Bibliothèque 2 voies et projet 3 voies ESS AMT/PHL1140/AUDAX PR330MO

[karaba]

J'aurais mit un coup de peinture sur les jardinières un peu défraichis, ça donne quoi les mesures ?

C’est prévu.
Toute la terrasse est à rafraîchir, enduit de lissage plus habillage jardinières, carrelage sol, peinture façade
Etc…..
Pour l’instant cela n’affecte pas les mesures

[karaba]

Mesures distorsions PHL à fort niveau avec micro ECM_8000
Pour ces mesures le caisson de 27/38 cm n'est pas posé sur le caisson de grave, le baffle step est bien visible vers 500hz.




[mastro]

Mesures distorsions PHL à fort niveau avec micro ECM_8000
Pour ces mesures le caisson de 27/38 cm n'est pas posé sur le caisson de grave, le baffle step est bien visible vers 500hz.

bonsoir Hervé ,

j'ai retrouvé quelques unes de mes anciennes mesures de distos PHL 1140 , H2 et H3 sur un Forum .

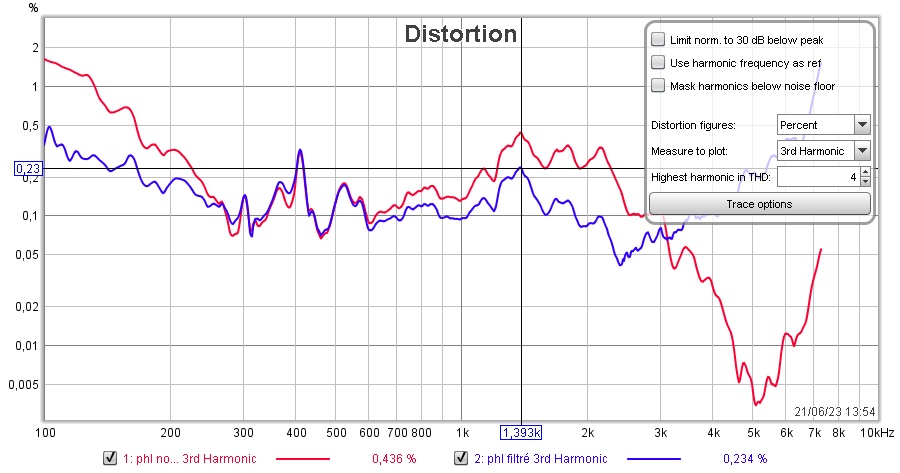

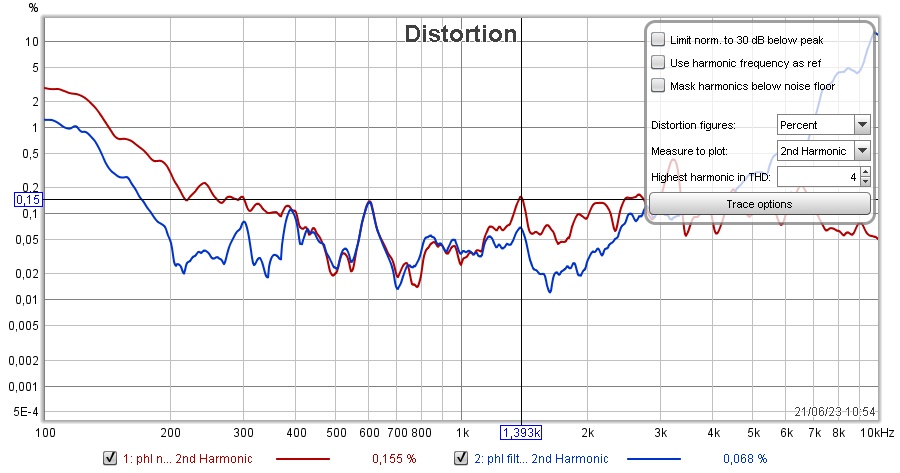

voici en comparaison des mesures de distorsions H2 et H3 du PHL 1140 réalisées avec un micro Earthworks M30 à un niveau SPL similaire (98db Spl  à 1m)

Hp non filtrés (courbe rouge) et filtrés en LR4 acoustique à 1.6khz (courbe bleue):


une analyse rapide confirme :
que la mesure H3 de ton PHL 1140 mesurée par l'Ecm 8000 est très proche de celle mesurée sur mes HP avec un M30.

la H2 faible du PHL 1140 (confirmée avec un M30) , permet de démontrer normalement, que les mesures H2 réalisées avec des micros Ecm 8000 sont fausses car la distorsion H2 des capsules ecm 8000 est plus elevée que celle du HP mesuré.
(très souvent constaté autour de 1% à 100 db)


visiblement ton micro ecm 8000 s'en sort pas trop mal à 100db même pour la H2 :-)



une mesure de distorsion du PHL filtré en 48db phase lin serait très intéressante pour voir si la H3 baisse encore plus qu'avec
un LR 24db/oct  (2R)

[mastro]

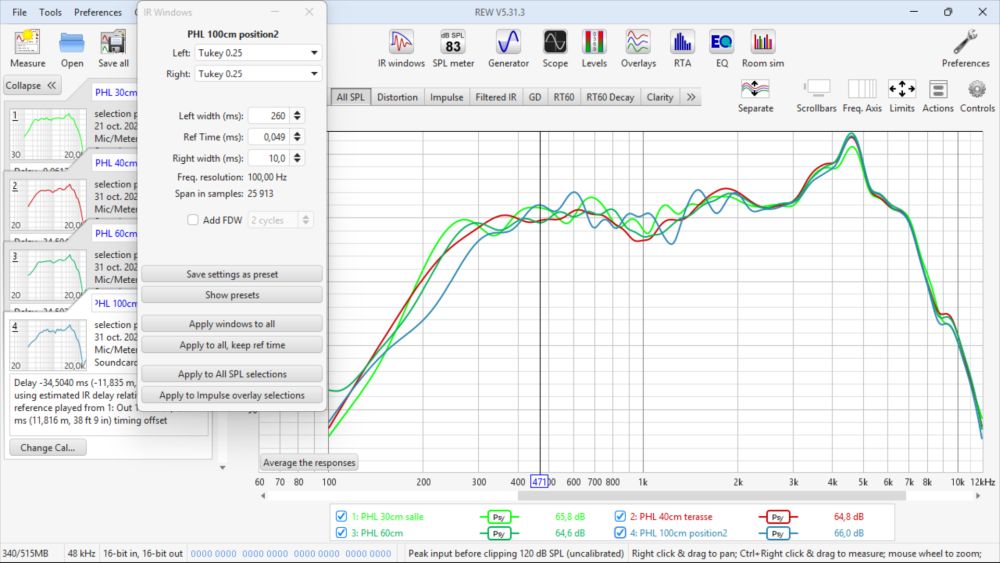

pour illustrer la problématique des mesures dans les salles d'écoute non traitées voici un graphe de mesures multipoints à 1m dans la salle et à l'extérieur sur la terrasse.

les mesures du PHL effectuées dans la salle à cette distance de 1m sont très perturbées par la salle.

les fenêtrages ne suffisent toujours pas pour visualiser la courbe de réponse du HP avec le baffle step.

à l'extérieur sur la petite terrasse c'est déjà mieux , mais encore visiblement perfectible sous 400hz .....


la position de la dernière mesure semble la plus correcte .



l' affichage des mesures à été réalisé avec un fenêtrage de 10ms :

[mastro]

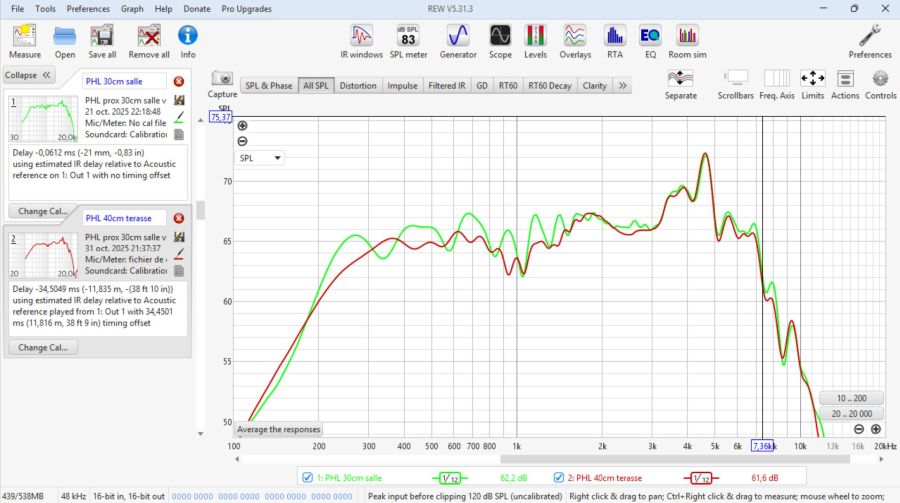

mesures prox du Phl à 30cm dans la salle et 40cm sur la terrasse :

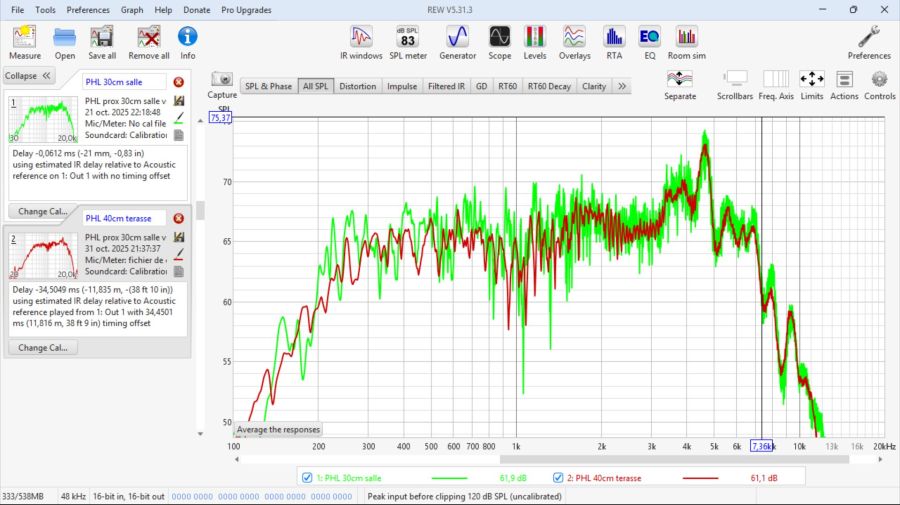

graphe 1 sans aucun lissage ni fenetrage

graphe 2 avec lissage 1/12 et fenetrage 10ms

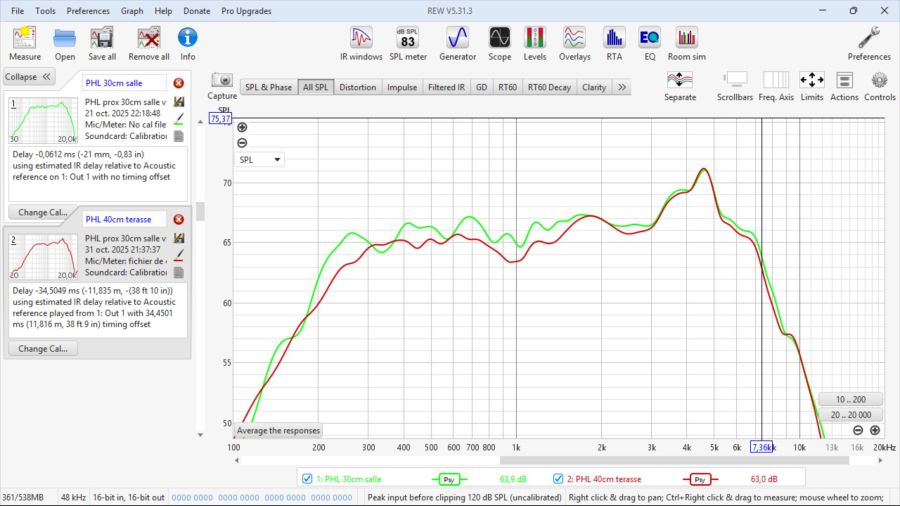

graphe 3 avec lissage Psy sans aucun fenetrage

[mastro]

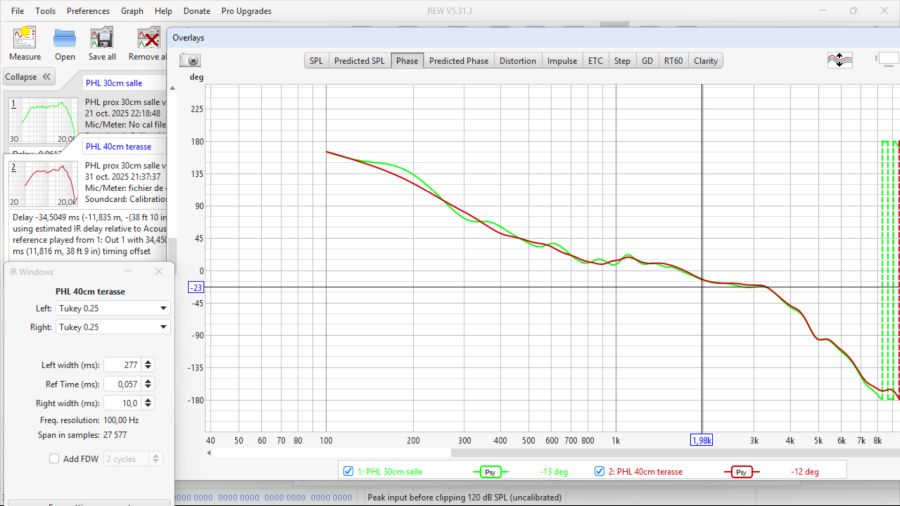

phase mesure phl ( lissage psy , fenêtrage 10ms) , courbe verte : 30 cm salle vs courbe rouge : 40 cm terrasse :

[mastro]

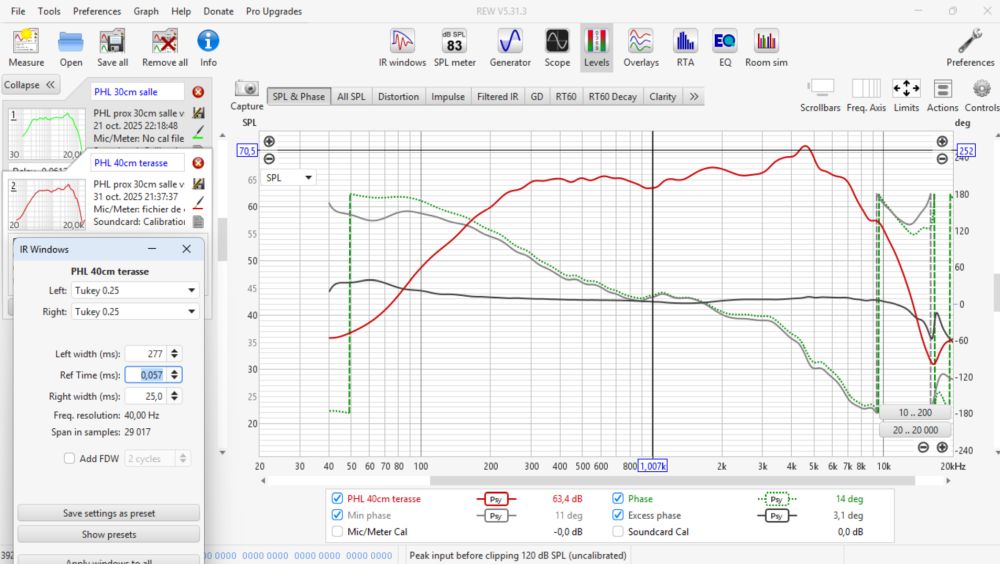

phases prox 40cm terrasse , lissage psy , fenêtrage 25ms :


la mesure à 40cm sur la terrasse est très propre mais elle n'intègre pas encore totalement l'effet baffle step .

[RM8Kinoshita]

Ça bosse dur on dirait.
.

[mastro]

Ça bosse dur on dirait.
.

oui merci , ca progresse visiblement plus rapidement en terrasse ,et dans ce contexte ,  y a que le voisinage d'Hervé qui pourrait préférer les mesures en salle . ;-)


la seule mesure réalisée à 60cm est trop perturbée par des bruits extérieurs .

pour l'instant seule la mesure à 40cm est ok pour moi .

ca devrait être déjà bon , si Hervé choisi une FC de 400hz en Fir >= 48db/oct

[mastro]

test d'affichage des graphes en Pieces jointes visiblement un peu trop flous dans les anciens messages...


mesures prox 10cm du PHL en salle et en terrasse :    (avec différents lissages et fenêtrage 10ms )
