RE: Mon clone Sugden A21 SE en construction
(15/03/2023-10:32:10)didierS a écrit : Pour rester dans la même famille de condensateur de sortie, Nichicon LKG TYPE-2 (Gold Tune), il y a cette référence en 50V : LKG1H103MESCBK (snap-in, diam. 35 mm).
https://www.mouser.fr/ProductDetail/Nich...sRew%3D%3D
@didier Ok pour celui de sortie c'est exactement celui que j'avais mis dans mon précédent message.
Concernant celui de l'alim ? qu'en penses-tu ?
MAL205658103E3 (kemet) ou ALP22A103CD063 (vishay) ce deux derniers ont un esr très bas (il me semble adapté au filtrage alim)
(15/03/2023-10:05:07)escartefigue33 a écrit : Sur les derniers cuivres Chinois que j'ai achetés, Réf. S37500B/2018.11 les BD139 s'implantent sans problème.
Si ce n'est pas le cas, il est possible de réduire un peu la largeur des pattes avec un disque diamant.
Le diamètre max. des capas de 10.000µF/63V est 30mm selon la sérigraphie, mais on peut implanter un 10.000/63 snap-in (diam. 35mm), ça passe juste, les transistors de puissance sont soudés sous la carte, donc ça ne gêne pas.
Cdt,
Gérard
Tu as raison je vais faire comme cela. Merci
Stream : Volumio sur RPI3+hifiberry digi+ pro, Qobuz. DAC :SML SM100,Ampli: LM3886 basé sur les kits neurochrom DoIT Right, alim SMPS, focal Aria926
Clone Sugden A21 en cours de réalisation.
Messages : 308
Sujets : 17
Inscription : 06/04/2018
enregistré
15/03/2023-11:07:34
(Modification du message : 15/03/2023-11:16:31 par didierS.)
RE: Mon clone Sugden A21 SE en construction
Le second condensateur (Kemet ALP22A103CD063) n'est pas un snap-in !
Quant au Vishay (MAL205658103E3), il semble très bien.
Sinon, il y a la possibilité de déporter l'alimentation dans le boîtier, ce qui offrirait plus de choix (pont de diodes, condensateurs) et serait peut-être bénéfique pour le résultat final...
Messages : 126
Sujets : 4
Inscription : 28/11/2022
enregistré
RE: Mon clone Sugden A21 SE en construction
(15/03/2023-11:07:34)didierS a écrit : Le second condensateur (Kemet ALP22A103CD063) n'est pas un snap-in !
Quant au Vishay (MAL205658103E3), il semble très bien.
Sinon, il y a la possibilité de déporter l'alimentation dans le boîtier, ce qui offrirait plus de choix (pont de diodes, condensateurs) et serait peut-être bénéfique pour le résultat final...
oui en effet j'y avait pensé, mais dans ce cas on reste à 10000uf ou on monte à 20000, est-ce vraiment utile/nécessaire ?
Stream : Volumio sur RPI3+hifiberry digi+ pro, Qobuz. DAC :SML SM100,Ampli: LM3886 basé sur les kits neurochrom DoIT Right, alim SMPS, focal Aria926
Clone Sugden A21 en cours de réalisation.
Messages : 308
Sujets : 17
Inscription : 06/04/2018
enregistré
RE: Mon clone Sugden A21 SE en construction
Nécessaire, certainement pas, mais utile, peut-être !
Par contre, l'éloignement du pont de diodes du signal musical à traiter ne peut pas nuire. Et en aval, ça laisse pas mal de choix pour l'utilisation de condensateur(s) plus efficace(s) en filtrage. La capacité, dans le cas présent, ne devrait pas être fondamentale, plutôt une ESR et un effet selfique faibles, ce que permettent certains bons gros condensateurs de 10 000µF... ou plus. Par contre, le prix de revient de l'ampli en pâtira forcément ; histoire de compromis une fois encore !

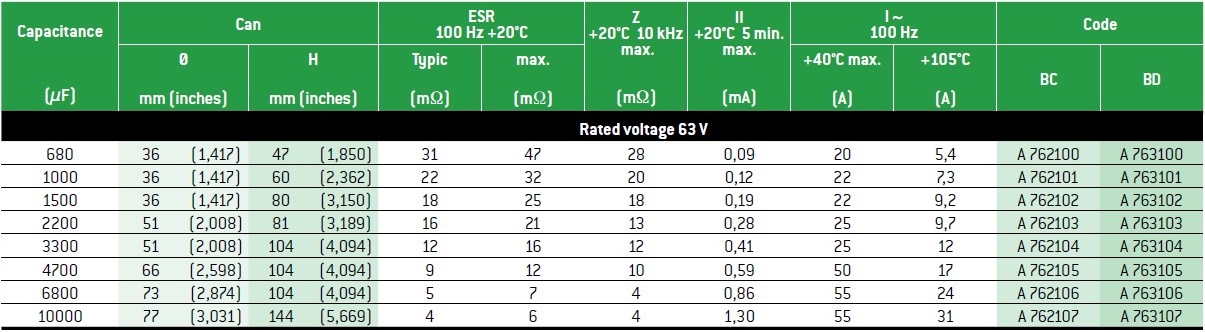

Voir ci-dessous les caractéristiques d'un condensateur FELSIC 105 TFRS de 10 000µF/63V (pour rester dans les mêmes capacités) :
Messages : 126
Sujets : 4
Inscription : 28/11/2022
enregistré
RE: Mon clone Sugden A21 SE en construction
(15/03/2023-12:44:04)didierS a écrit : Nécessaire, certainement pas, mais utile, peut-être !
Par contre, l'éloignement du pont de diodes du signal musical à traiter ne peut pas nuire. Et en aval, ça laisse pas mal de choix pour l'utilisation de condensateur(s) plus efficace(s) en filtrage. La capacité, dans le cas présent, ne devrait pas être fondamentale, plutôt une ESR et un effet selfique faibles, ce que permettent certains bons gros condensateurs de 10 000µF... ou plus. Par contre, le prix de revient de l'ampli en pâtira forcément ; histoire de compromis une fois encore !
Voir ci-dessous les caractéristiques d'un condensateur FELSIC 105 TFRS de 10 000µF/63V (pour rester dans les mêmes capacités) :
je vais dans un premier temps respecter le "standard", et en fonction du résultat peut être sortir le condo du PCB.
le Condo de 180pf dans la boucle de CR, on le garde en Ceramique ou autre ?
Merci Didier
Stream : Volumio sur RPI3+hifiberry digi+ pro, Qobuz. DAC :SML SM100,Ampli: LM3886 basé sur les kits neurochrom DoIT Right, alim SMPS, focal Aria926
Clone Sugden A21 en cours de réalisation.
Messages : 65
Sujets : 4
Inscription : 06/02/2009
enregistré
RE: Mon clone Sugden A21 SE en construction
Bonjour , je voudrais savoir si la consommation de cet ampli est constant .
Il tire toujours 1 A quelque soit la charge ou la modulation ? Merci ...
Messages : 308
Sujets : 17
Inscription : 06/04/2018
enregistré
RE: Mon clone Sugden A21 SE en construction
@ Georges
Sur le schéma de l'ampli, le condo de contre-réaction est un 150pF mais il me semble que Christian (christian24) a modifié cette valeur...
Sinon, un bon condensateur au mica serait parfait !
Messages : 126
Sujets : 4
Inscription : 28/11/2022
enregistré
15/03/2023-17:23:04
(Modification du message : 15/03/2023-17:24:25 par gvida.)
RE: Mon clone Sugden A21 SE en construction
(15/03/2023-17:17:46)didierS a écrit : @ Georges
Sur le schéma de l'ampli, le condo de contre-réaction est un 150pF mais il me semble que Christian (christian24) a modifié cette valeur...
Sinon, un bon condensateur au mica serait parfait !
il me semble qu'il l'avait fait passer a 1nf, le gap me semble important.
@Christian ?
(15/03/2023-16:11:28)florisound a écrit : Bonjour , je voudrais savoir si la consommation de cet ampli est constant .
Il tire toujours 1 A quelque soit la charge ou la modulation ? Merci ...
je laisse les sachants répondre
Stream : Volumio sur RPI3+hifiberry digi+ pro, Qobuz. DAC :SML SM100,Ampli: LM3886 basé sur les kits neurochrom DoIT Right, alim SMPS, focal Aria926
Clone Sugden A21 en cours de réalisation.
Messages : 457
Sujets : 23
Inscription : 13/03/2021
enregistré
RE: Mon clone Sugden A21 SE en construction
(15/03/2023-17:17:46)didierS a écrit : @ Georges
Sur le schéma de l'ampli, le condo de contre-réaction est un 150pF mais il me semble que Christian (christian24) a modifié cette valeur...
Sinon, un bon condensateur au mica serait parfait ! Oui, j'ai passé à 1nF suite à un petit dépassement et rebond sur front montant en signal carré à 1KHz. Il me semble que Gérard utilise cette valeur aussi.
Citation :Bonjour , je voudrais savoir si la consommation de cet ampli est constant .
Il tire toujours 1 A quelque soit la charge ou la modulation ? Merci ...
Bonjour,
Le bias est réglé à 1,25A par canal. Tant que l'on reste en pure classe A, l'alimentation débite un courant constant. Si l'on s'approche de l'écrêtage on sort de la classe A et le courant peut augmenter au delà du bias, mais on est très proche de la puissance maximale de l'ampli à ce moment là.
Cordialement,
Christian
Messages : 1.900
Sujets : 29
Inscription : 13/01/2014
enregistré
15/03/2023-22:46:10
(Modification du message : 15/03/2023-22:49:55 par jsilvestre.)
RE: Mon clone Sugden A21 SE en construction
(14/03/2023-15:46:51)gvida a écrit : Bjr
Encore une fois, je vous met à contribution avant de passer commande chez Mouser.
Si vous avez un peu de temps d'y jeter un coup d'oeil, Panier Mouser des fois que j'ai fais de mauvais choix ....
Par avance merci
Georges
[url=https://drive.google.com/drive/folders/1H648XDszPWzXcso7IA5t4CMF87OWgF0R?usp=sharing][/url]
Vérifie bien les dimensions des composants et de leurs pattes pour être sur qu'ils rentrent sur le circuit imprimé. Si tu ne l'as pas déjà il serait préférable d'acheter le circuit imprimé avant les composants...
joël
(15/03/2023-15:12:17)gvida a écrit : le Condo de 180pf dans la boucle de CR, on le garde en Ceramique ou autre ?
Autant éviter les céramiques, polystyrène ou mica seraient mieux.
joël
|
