Mon clone Sugden A21 SE en construction
#1
Mon clone Sugden A21 SE en construction
Bonjour à tous,

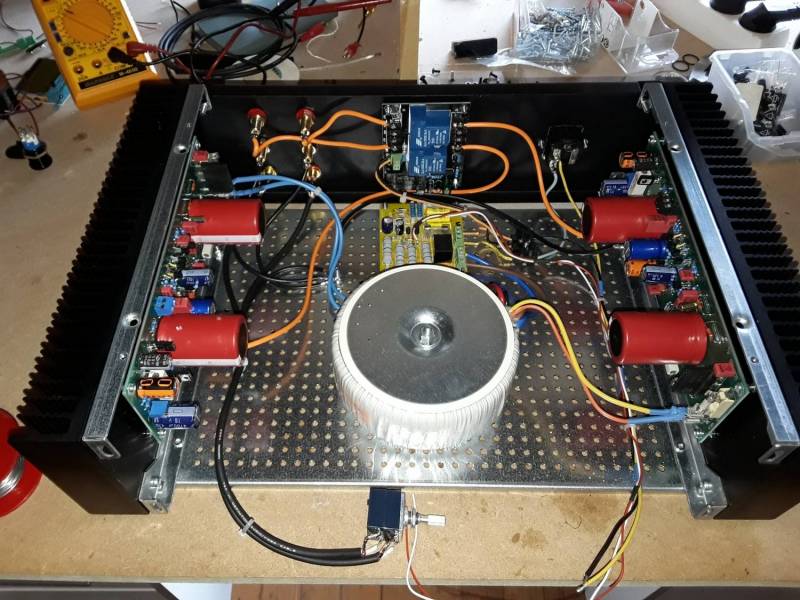

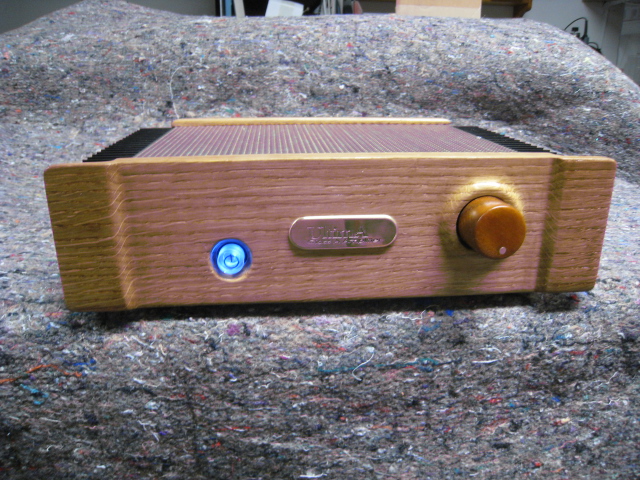

Quelques photos de cette construction. Le transfo fait 500VA ...

Christian


Pièces jointes Image(s)

Répondre
#2
RE: Mon clone Sugden A21 SE en construction
C’est bien joli tout ça !
Cordialement,

Dominique T

http://unepassionaudiophile.fr/
Répondre
#3
RE: Mon clone Sugden A21 SE en construction
Bonjour,

C’est en effet bien joli.

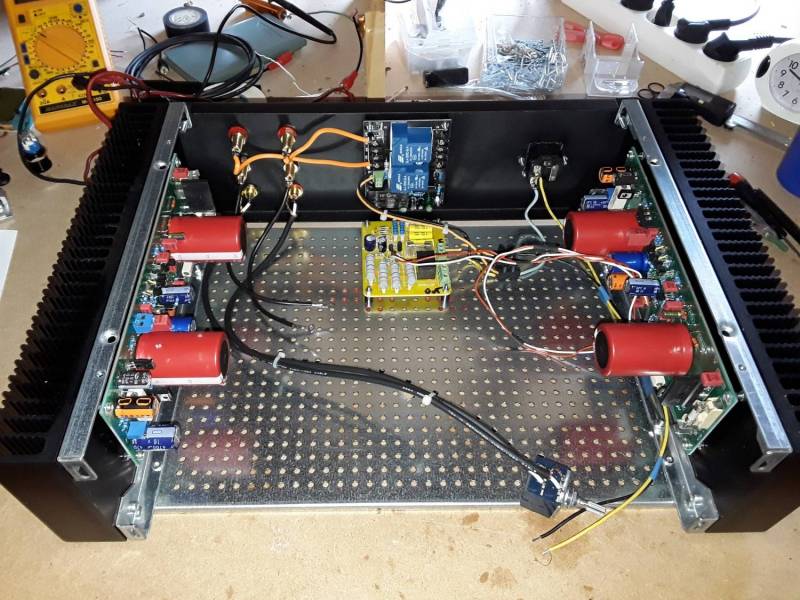

Quel est donc cette carte sur le fond du boîtier, protection HP? Et celle qui est jaune au milieu? En zoomant, je n’arrive pas à voir les composants dessus.

Amicalement
Alain
Répondre
#4
RE: Mon clone Sugden A21 SE en construction
Bonjour,
J'ai acheté les mêmes cartes China, pas encore montées, je compte bien comparer avec mon clone perso qui fonctionne si bien.
Pourquoi un si gros transfo ?
Le A21SE travaille en courant constant, 1A Par côté, un transfo de 160VA est largement suffisant.

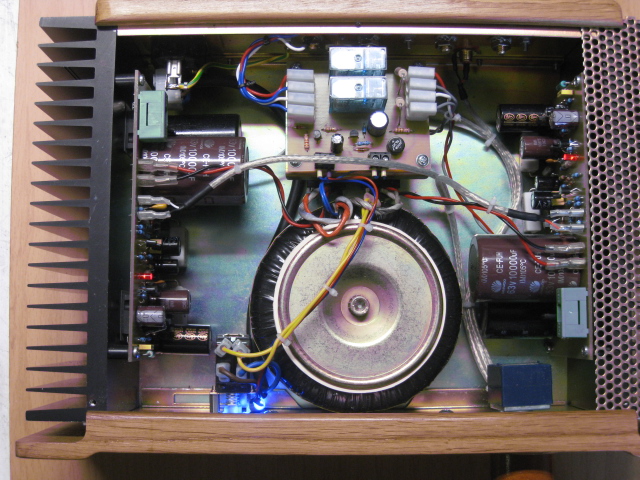

Mon cuivre perso mesure un peu plus de la moitié des cuivres Chinois...



cdt,
Gérard
NAS Synology, RaspberryPI 3B+ carte Allo Digione MiniDSP nanodigit 2x8, 2 DAC DIY Wolfson dual 8741, ampli grave clone Quad 405 alim SMPS, amplis médium/aigu Spectral DMA90, enceintes DIY "Papillon" V1, Jedi, Jack Russel audiophile.
Répondre
#5
RE: Mon clone Sugden A21 SE en construction

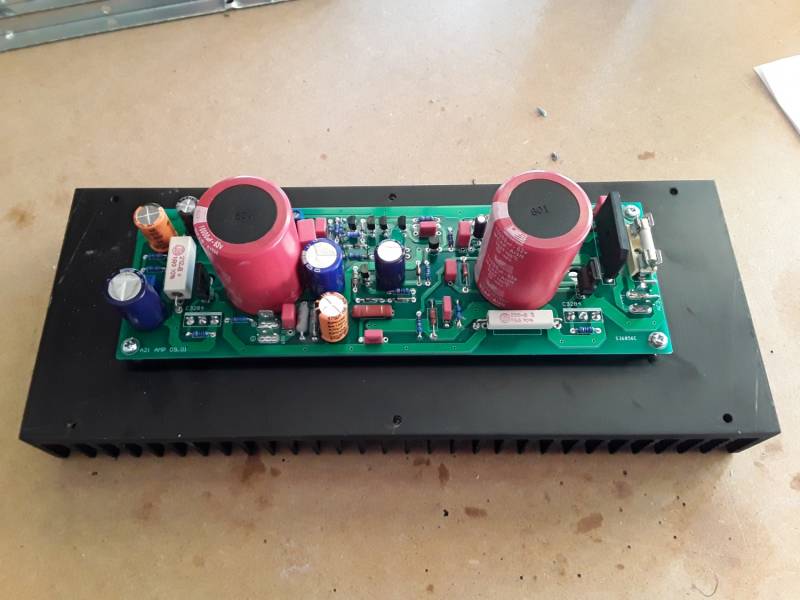

Merci Dominique et Alain. La carte du fond est une protection HP utilisée ici pour éviter le cloc du aux condensateur de sortie de chaque ampli. Donc une temporisation. La carte sur le chassis est le # soft start #. J'ai acheté les pcb ( d'excellente qualité ) sur ali.....ess. Les autres composants chez Mou..er. Les transistors sont appairés en sortie et sur le petit ampli qui attaque la partie puissance. J'ai déjà testé les cartes amplis. Sur signal carré à 1 khz je n'observe pas démarrage d'oscillation sur le front montant. Le courant de repos est réglé à 1 A. Reste à écouter en voie médium ( pav 15 cellules) puis en voie grave sur onken 360l + 416 8A.

Amicalement
PS
Bonjour Gérard,

J'ai les mêmes pcb que toi ( chinois). J'ai pris 500 VA pour le transfo par surdimensionnement. L'ampli original utilise un 500 VA aussi.
Répondre
#6
RE: Mon clone Sugden A21 SE en construction
Je suis impatient de lire les résultats d'écoute...
Sur l'ampli que j'ai cloné, le transfo d'alimentation n'était pas un 500VA, je ne crois pas que ça rentre dans la boîte.
A mon avis, pas plus de 250VA.
1A par côté x par 50V = 100VA
Il n'y a pas grand intérêt à mettre plus gros, 160VA offrent une marge de sécurité suffisante, c'est ce que j'ai monté sur le mien.
Cdt,
Gérard
NAS Synology, RaspberryPI 3B+ carte Allo Digione MiniDSP nanodigit 2x8, 2 DAC DIY Wolfson dual 8741, ampli grave clone Quad 405 alim SMPS, amplis médium/aigu Spectral DMA90, enceintes DIY "Papillon" V1, Jedi, Jack Russel audiophile.
Répondre
#7
RE: Mon clone Sugden A21 SE en construction
Je l'ai lu sur le modèle Signature ici :

https://www.on-mag.fr/index.php/topaudio...re-class-a

Ceci dit, je trouve que ça fait beaucoup de tirer en permanance 100 VA sur un transfo 160 VA, il doit chauffer pas mal. Mais effectivement ça doit passer.

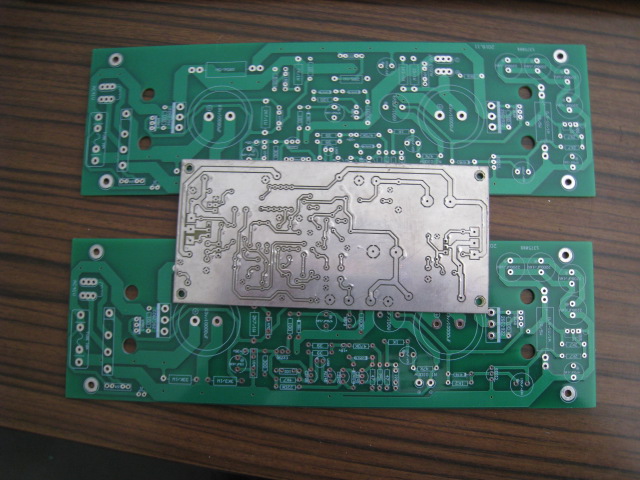

Tu tires toi-même tes pcb ? Perso, je fais les typons et les envoie pour insolation et gravure. Le résultat est très bien mais sans sérigraphie. Là, vu le prix des pcb ça vaut pas le coup de s'embêter.

Cdlt
Répondre
#8
RE: Mon clone Sugden A21 SE en construction
Je suis intéressé par le résultat d’écoute sur les 15 cellules….
Cordialement,

Dominique T

http://unepassionaudiophile.fr/
Répondre
#9
RE: Mon clone Sugden A21 SE en construction
Je gravais moi même mes PCB quand j'étais à mon compte, surtout pour une question de rapidité, je pouvais produire un prototype dans l'après-midi.
Aujourd'hui, ça ne vaut plus le coup et je suis à la retraite.

Sur mon clone de Sugden, ce qui chauffe le plus, ce n'est pas le transfo, mais les dissipateurs qui sont à peu près à 50°C avec une TA de 20°.

Un transfo torique de qualité peut fonctionner en continu aux 2/3 de sa puissance nominale.



Cdt,
Gérard
NAS Synology, RaspberryPI 3B+ carte Allo Digione MiniDSP nanodigit 2x8, 2 DAC DIY Wolfson dual 8741, ampli grave clone Quad 405 alim SMPS, amplis médium/aigu Spectral DMA90, enceintes DIY "Papillon" V1, Jedi, Jack Russel audiophile.
Répondre
#10
RE: Mon clone Sugden A21 SE en construction
Je suppose que les composants qui équipent cette carte ne sont pas ce qu’il faudrait, en terme de qualité ?

https://fr.aliexpress.com/item/329963245...445bumWFt5
Cordialement,

Dominique T

http://unepassionaudiophile.fr/
Répondre
