pav grave replié J. FOURCADE - LargeBande - 01/08/2023
111
RE: pav grave replié - LargeBande - 01/08/2023
111
RE: pav grave replié - Carolus - 01/08/2023

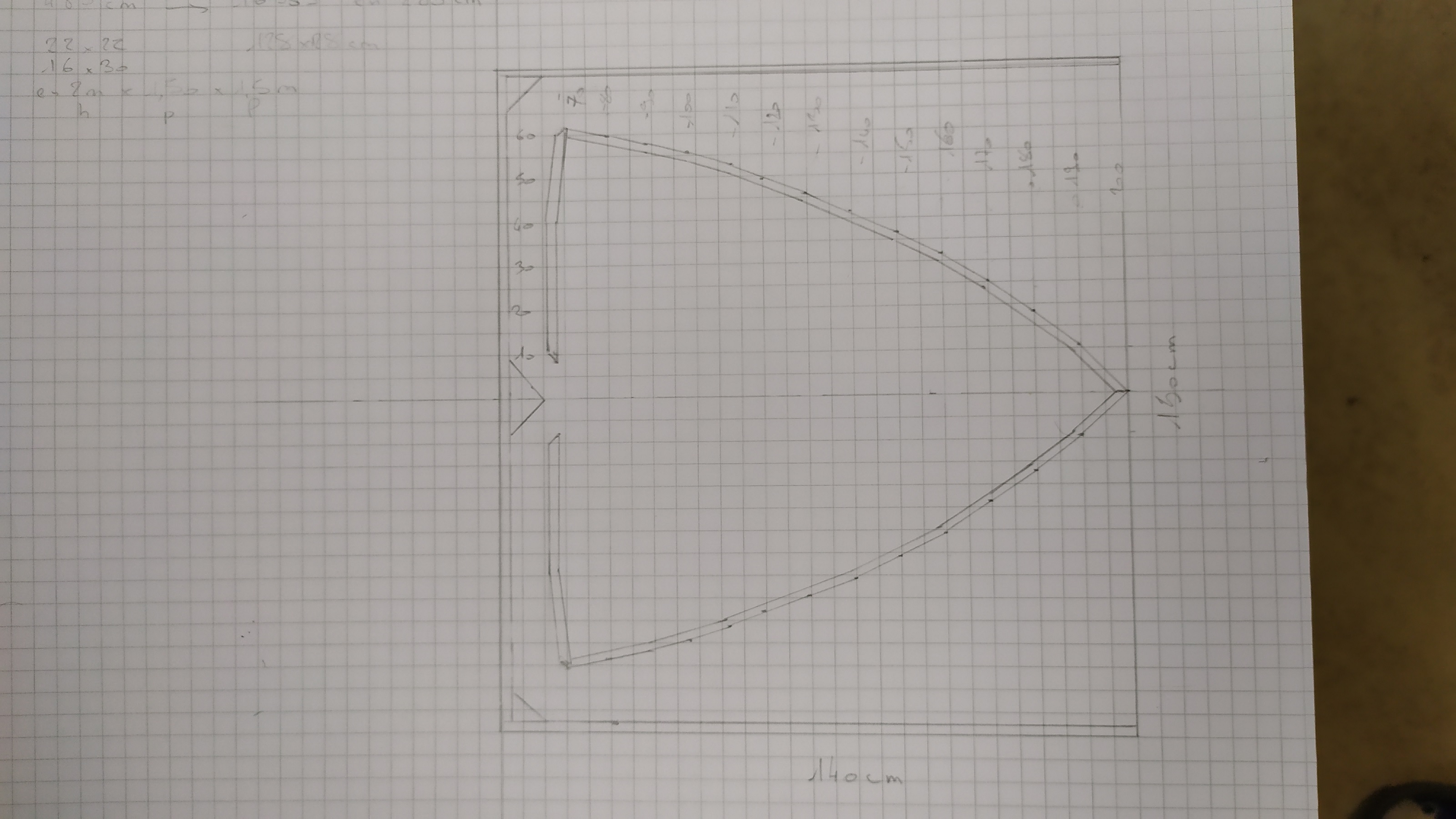

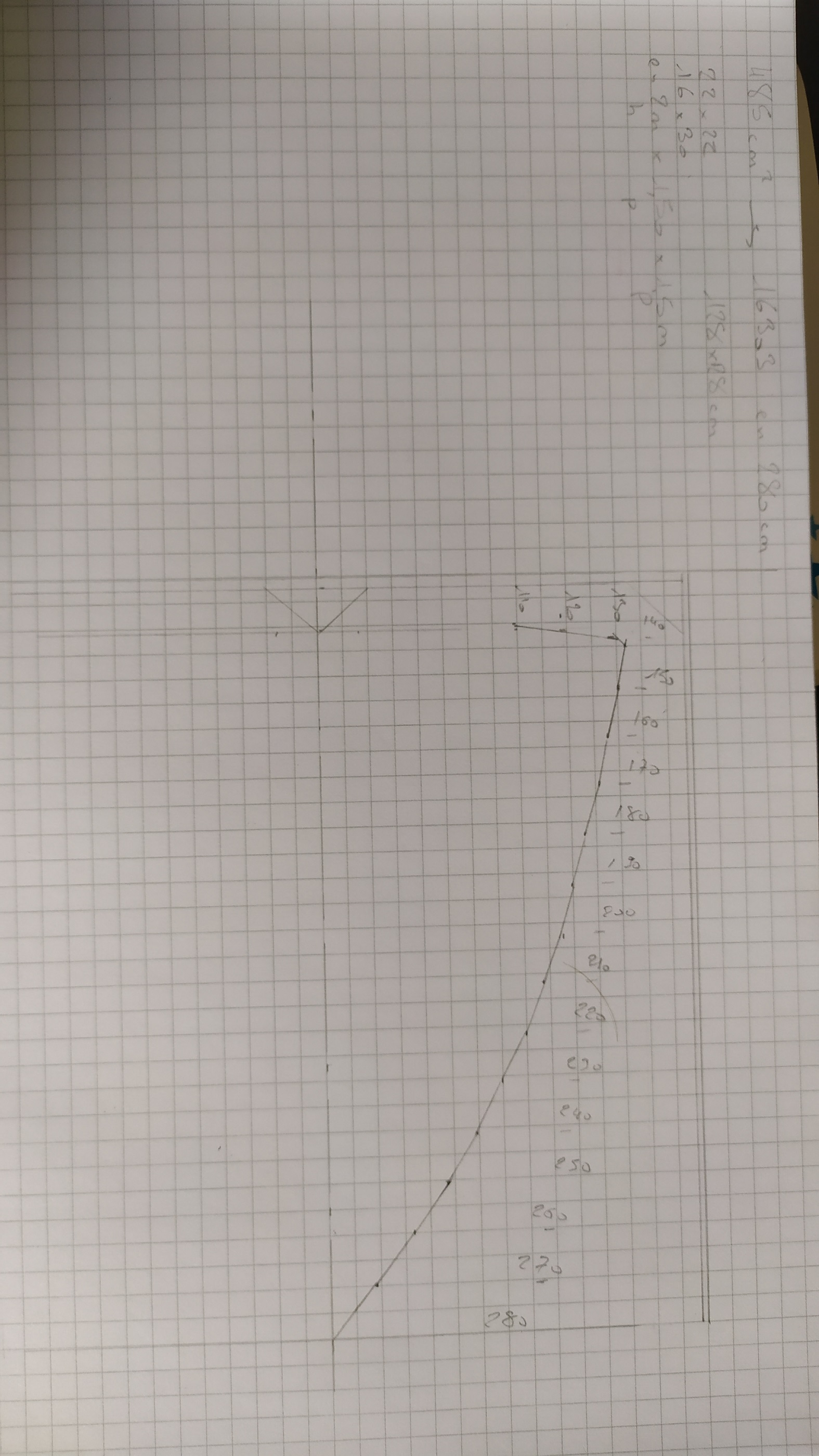

(01/08/2023-09:06:22)LargeBande a écrit : ....j'aimerais confectionner le pavillon suivant .....
....Le problème est de le replier dans cet espace sans rupture de profil. Comment faire?....
Patrick
Hey Patrick
C'est simple (mon expérience en construction 4 unités WE66A) ...
Une 1° technique
pour une face ou feuile)Collage & mise en tension (avec traverses et serres joints) de deux (ou plusieurs) feuilles de "contreplaqué/triplex" (3mm) sans quelles glisse sur la base (moule) de la courbe d'expansion ....
Allez, salukes ... et bonne chances.
Karel
RE: pav grave replié - Fred Lainé - 01/08/2023
Bonjour Patrick
qu'est ce que tu veux faire ? une sorte de Klipschhorn ?
Avec 150 cm de large, ça donnerait ça, en premier essai.
Tu t'embêterais moins en mettant deux 38 cm l'un au dessus de l'autre
RE: pav grave replié - LargeBande - 01/08/2023
111
RE: pav grave replié - Carolus - 01/08/2023
(01/08/2023-11:43:34)Fred Lainé a écrit : .....une sorte de Klipschhorn ?
Cela semble un concept Klipsch (un plis): "La Scala" ou "La Belle" ..... ou?
Attention au point "140" .... La section me semble fort réduit (suite au renfort triangle épais)
RE: pav grave replié - tonipe - 01/08/2023
Je sais tracer les pavillons à la CAO, mais avec le délai du 15/08 je ne proposerai rien.
Ce que je peux faire, c'est mettre à jour ce chapitre : https://www.petoindominique.fr/php/pavcoude.php
Avec la simulation HornResp, j'ai eu de meilleurs résultats à la simulation avec une loi d'expansion exponentielle, et des sections droites bien perpendiculaire à la ligne neutre.
Les différences se voient bien avec Ang = 0
Avec Ang = 1Pi, 2Pi ou 4Pi tout semble identique...
RE: pav grave replié - Fred Lainé - 01/08/2023
Tiens, une sorte de Scala bodybuildée : 150 cm de large, 106 cm de haut, 140 cm de profond, avec 2 HP l'un sur l'autre
RE: pav grave replié - Audaxix - 01/08/2023
Bonjour
Vous le connaissez sûrement déjà, mais au cas où. Dans la revue Audiophile, Mr Cõng-Thé avait décrit la réalisation de deux pavillons d’extreme grave avec deux coudes.
https://forums.melaudia.net/attachment.php?aid=28267
https://forums.melaudia.net/attachment.php?aid=28268
Beau projet que le votre.
Alain
RE: pav grave replié - jefourcade - 01/08/2023
Salut Patrick,
Tu dis avoir 2m en vertical. Mais j'imagine que tu vas mettre d'autres HP sur le pavillon.
D'autre part, tu dis avoir 1.5 m en largeur. Ta pièce ne fait que 3 m de large ?
Cdl
Jean
