De turlut:"sur le filtre présenté par gillesni, on est bien d'accord, c'est entre le préampli et les amplis ?"
Oui, entre les deux. Sous réserve que les impédances s'accordent, et en particulier que les impédances d'entrée des amplis ne soient pas trop basses, ou l'impédance de sortie du préampli trop haute.

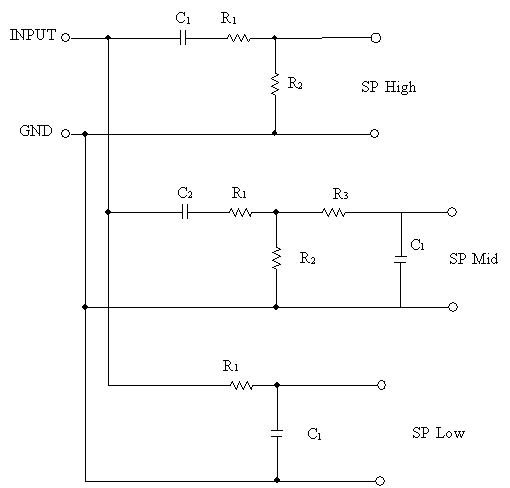

En fonction des impédances des amplis et préampli, la valeur choisie couramment pour la somme des deux premières résistances (série/parallèle R1+R2) est de plus ou moins 10kOhms, selon les valeurs normalisées des résistances disponibles.
On peut d'ailleurs parfaitement remplacer ces résistances par un potentiomètre de la valeur de leur somme. Mais une fois les réglages effectués, on a tout intérêt à le remplacer par des résistances ( les résistances couche métal PR02 2W de chez Selectronic conviennent très bien si on ne dispose pas des Skeleton).
Vue le peu de composants engagés, Kaneda dispose même ce type de filtre en le séparant pour chaque voie dans des petits boitiers directement soudés sur le câble correspondant, voir à l'intérieur de chaque ampli directement derrière la prise d'entrée, de façon à diminuer la longueur des câbles et le nombre de contact.

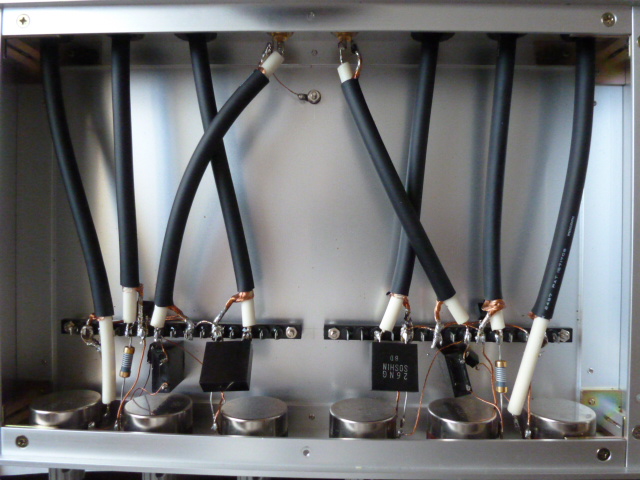

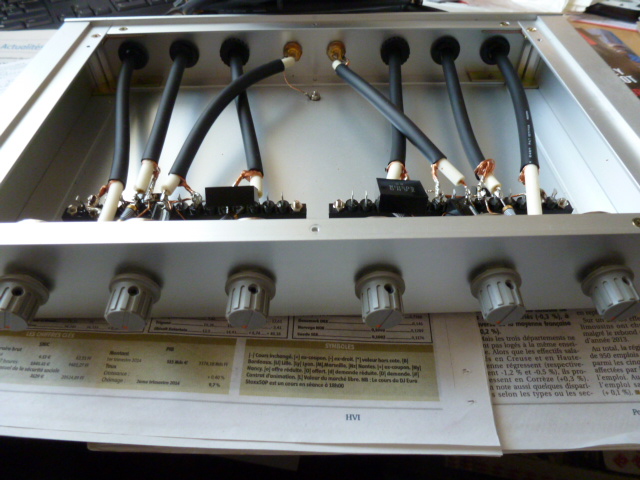

Ci dessous des photos de celui qui m'a servi à la mise au point d'un système 3 voies:
On voit très bien que tous les câbles de sortie sont soudés, et depuis que j'ai fait les photos, c'est aussi le cas des câbles d'entrée.
Lorsque c'est au point, dire que ca fonctionne est peu dire...
Je ne peut pas affirmer que ce type de filtre convienne à tout type de système, mais un système tel celui que tu présentes me parait tout à fait adapté.
On peut commencer par faire des essais avec n'importe quel type de résistance et des condensateurs de qualité correcte, mais sans plus, pour un coût dérisoire. Et si ça fonctionne, on se procure les résistances et les condensateurs qui vont bien...
Je ne serai pas là dimanche prochain, mais si le programme s'y prête, j'en amènerai un modèle à Ablon lors d'une prochaine séance.
Cordialement
Gilles
