IDEA

[Patrick]

Merci Alain
Claudio est un super pro
Toujours à la recherche de quelque-chose à inventer ou faire revivre
Cordialement
Patrick

[JCB]

Bonjour Argo,
J'ai un énorme doute sur la présence de C2 // a R12 de ton schéma. Ne devrait elle pas être // à R11=10k
Cdt

[Argo]

Bonjour Argo,
J'ai un énorme doute sur la présence de C2  // a R12 de ton schéma. Ne devrait elle pas être // à R11=10k
Cdt

Waouh, comment ai je pu faire cette erreur, la précipitation sans doute...

Merci pour ta vigilence!

[Argo]

je n'ai rien inventé,Argo le principe ca tourne partout depuis 25 ans
je voulais juste une seule couple de Lmosfet pour chauffer les 2Nxxxx de 300W vite fait

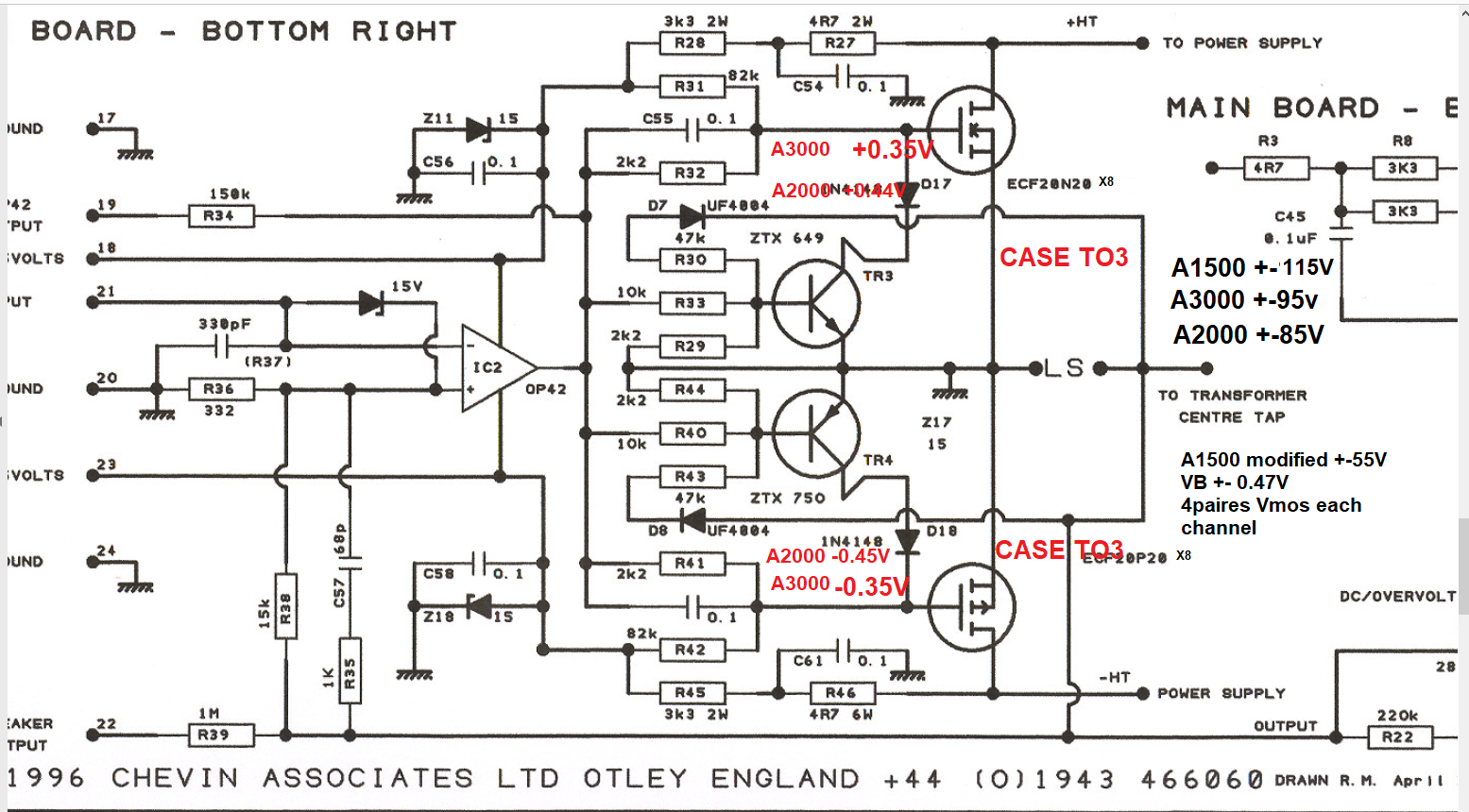

regardez le schéma Chevin, c'est le gros  4U A6000
les 2U  A1500/2000/3000 un seul OP42 par canal 8 paires Lmosfet , le A3000 c'est 2300W/2ohm canal le A1500 c'est 1900W 4 ohm etc etc
le même schéma pour A1500/A2000/A3000/double pour A6000 etc etc etc
un seul OP42 drive 16 lateral  mosfet Exicon
la CR retourne sur le OP24 et assure l'offset je l'ai spécifiée au premier post
ces amplis sonts dans les bon souvenirs de plusiers prestataires
et toujours adoptée par les passionnée du home cinéma


Bonjour

Bien sûr, le temps n'est plus à l'innovation (dans le domaine analogique tout au moins), mais de s'amuser à reproduire ce qui a été déjà fait et qui
fonctionne bien.

Cdt

[JCB]

@ Argo,
<< la précipitation sans doute...>>
Sans aucun doute dans mon esprit

[italia]

c'était juste un jeux de un apres midi , rien de sérieux,
enfin  mon idea primitive plus simple merci aux composants prévu
le schema post 1 erronée drain source inversée!!!!
Le databook Hitachi :http://www.bitsavers.org/components/hitachi/_dataBooks/1985_D11_Hitachi_Power_MOSFET_Data_Book.pdf
 comparée au schéma de Argo , jint un datasheet des 20A et fichier simulation se intéresse

  exicon mosfet.zip (Taille : 9,29 Ko / Téléchargements : 107)
  ecf20n20.pdf (Taille : 1,41 Mo / Téléchargements : 146)
j'ai un Chevin A2000 tout d'origine voulez qq mesures ???
en plus des performances des Lmos
le principe du common floating rail j'adore
car tous les boitiers TO3 sont vissée au châssis dissipateur sans mica graisse isolants etc
c'est la masse! fini les doigts dans le cambouis! ca j'ai deja donnée
 je voulais juste profiter des Lateral  mosfet pour tester les gros bébés de 300W,
mais il fallait des gros radiateurs pour aller au but,
on verra ca plus tard
le Hiraga de Alain c'est top , bien meilleur au mien même !
(j'ai pas de résistances ne condo de course hein juste des transistors nos triée)
Patrick merci  il faut bien que je m'occupe , je m'amuse avec ces jouets germanium et silicium!!!

[JM Plantefeve]

je n'ai rien inventé,Argo le principe ca tourne partout depuis 25 ans
je voulais juste une seule couple de Lmosfet pour chauffer les 2Nxxxx de 300W vite fait
regardez le schéma Chevin, c'est le gros  4U A6000
les 2U  A1500/2000/3000 un seul OP42 par canal 8 paires Lmosfet

Bonsoir Italia,

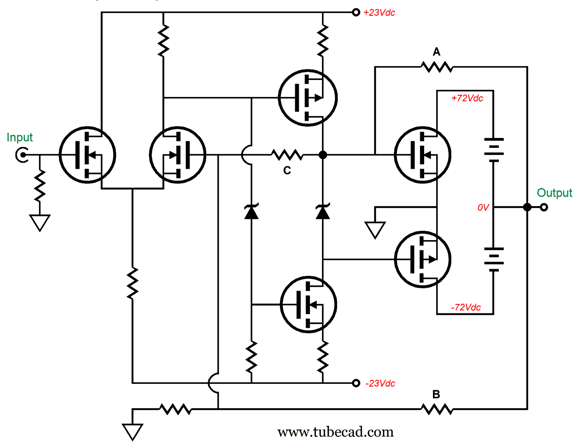

Pour qu'un ampli op +/-15V puisse driver un push-pull à plus haute tension, il faut une structure de schéma particulière. Par exemple la structure Trans-Nova de chez Acoustat ou Hafler qu'on retrouve sur ce Chevin. Ce n'est aucunement le cas sur ton croquis au post #1.

Structure Trans-Nova ( TRANSconductance NOdal Voltage Amplifier ) :

Bien à toi, Jean-Marc.

[italia]

je voye les transistors TR3 TR4 limiteur courant cut off pas en amplification,


[JM Plantefeve]

je voye les transistors TR3 TR4 limiteur courant cut off pas en amplification,

Les transistors amplificateurs de ce Trans-Nova sont les Lateral Mosfet Exicon montés en source commune.

[italia]

je voye les transistors TR3 TR4 limiteur courant cut off pas en amplification,

Les transistors amplificateurs de ce Trans-Nova sont les Lateral Mosfet Exicon montés en source commune.

ce que je me tue a répéter  depuis le début, un OP et des exicon Lmos  Lateral mosfet
un OP 42 fait le job pas besoin de VAS compliquée
coefficient température négatif stable sans prise de tète comme les vericales depletion etc coefficient positif
et surtout pas de graisse thermique dans les doigts royal pour un depanneur pro
