CBT24*SB65 c'est parti !

[Willy]

Bonsoir Claude,

Chez Bricovis, boite française tu trouveras ton bonheur ; vis ,écrou frein, etc...

[Jaffar]

Dominique ; il s'agit de fixer des saladiers plastique dont l'épaisseur sous la vis doit être de l'ordre du mm . Tout serrage en force se soldera par une rupture . Il faudra donc que j'y aille mollo ; il n'est pas question ici "d'étirer" la vis . Un peu de vernis fera l'affaire ... je pense

[JRBLUES]

Enfin j'ai reçu mes façades ! En fait elles étaient arrivées le 23 décembre mais l'artisan avait pris les dimensions internes de la boite ...
Hier soir j'ai commandé des boulons btr et des écrous M3.5 chez conrad . Il n'y a pas beaucoup de choix dans cette dimension et surtout pas d'écrou frein . Avez vous des idées pour empêcher lesdits écrous de se desserrer ?

Il me reste pas mal de TAF !

Bonjour Jaffar,

Normalement avec une double rondelle éventail , ça devrait le faire.

Sinon  ce je pratiquais pour remplacer les écrous nylstop : il suffisait de "scier"  l'écrou par un trait de scie sur un des six pans   jusqu'a mi-diamètre de resserrer légèrement les deux parties et réaliser ainsi un frein fendu et ça fonctionnait à merveille , mais avec des écrous de 3,5, mission presque impossible.

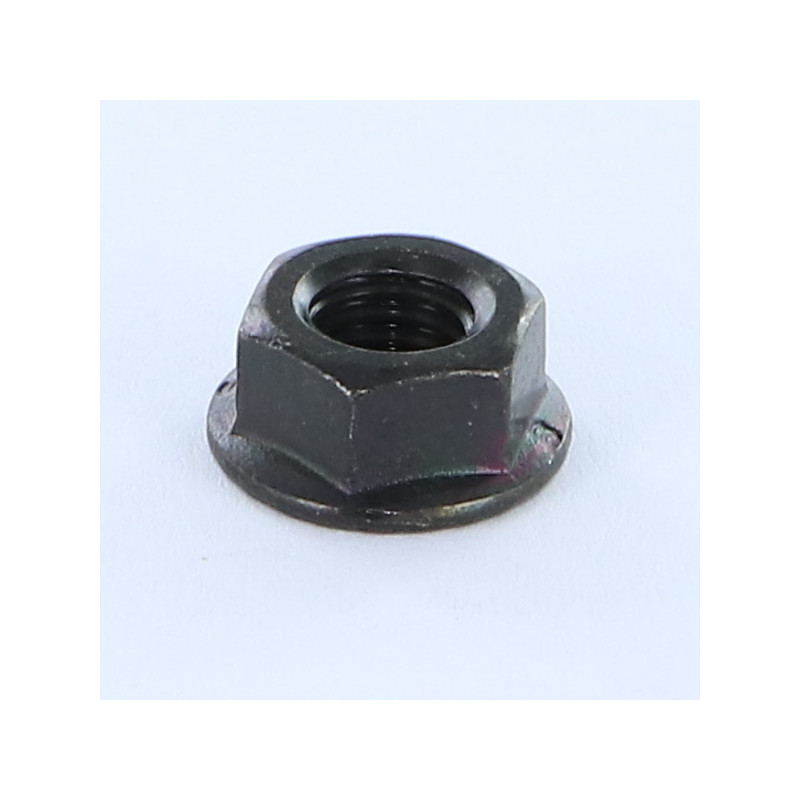

Sinon en D= 4 il existe ceci:         http://www.vis-express.fr


0.
Belle journée

JR

[Jaffar]

Bonjour et merci pour tous vos conseils .
Hélas ces petits hps nécessitent une visserie en M3.5 . Et comme je le disais précédemment il n'y a pas grand chose de dispo en boulonnerie dans ce diamètre . En visserie bois il y a plus de choix . Vernis ou frein filet feront l'affaire .

Personne n'a regardé mon schéma de câblage ?

[Jaffar]

Bonjour . J'ai pris beaucoup de retard pour des tas de raisons liées au projet lui même ( comme des livraisons de boulons et d'écrous dont les filetages n'étaient pas compatibles ) et d'autres d'ordre perso . Mais j'ai repris le manche et ce weekend je commence à monter les hps sur le façades .
J'étais embêté pour commander les résistances nécessaires aux divers ponts diviseurs ; en effet j'avais calculé des valeurs de 1.6 , 1.9 , et 4.2 ohm . Mais ces valeurs n'existent pas et je me torturais pour savoir comment bidouiller ça . Et puis en fait en refaisant mes calculs je me suis aperçu que je pouvais utiliser les valeurs de 1.5 , 1.8 et 3.9 ohm qui elles sont dispos . Donc il faut remplacer les valeurs initiales du schéma au message 25 par ces nouvelles valeurs .

Ma question est la suivante : pensez vous que des résistances de 20 watt seront suffisantes ?

[xnwrx]

Salut Jaffar,
Je t'avoue que je n'ai pas compris les calculs du schéma de câblage.
Toutefois, tu ne peux pas avoir plus du 1/4 de puissance globale dans la branche des résistances puisqu'elle semble disposer d'une résistance plus importante que les autres. Donc si tu prends des résistances de 20W c'est que tu peux au minimum dissiper 4 fois plus au global. Et tes résistances sont en série. Donc à priori tu est plus que margé.

[Jaffar]

Cool . Donc pas besoin de doubler le truc ( ceinture et bretelles ) en faisant des montages série/parallèle pour augmenter la puissance à dissiper . Je commande donc ça ce weekend . Manquera plus que le câble . Il me faut du cuivre argenté isolé ptfe ( je sais , ça va en faire sourire ... ) .

[xnwrx]

Lorsque je disais que je n'ai pas tout compris aux calculs des atténuations, c'est d'une part parce que tu sembles raisonner en tension, et d'autre part parce que tu n'as pas le même nombre de HP par branches/sous-branches. Je ne sais pas comment tu t'en est sortie, mais le nombre de HP et donc la surface émissive par groupe n'est pas identique, donc le niveau SPL pour chaque groupe pour une même tension injectée n'est pas le même (au delà de toute atténuation). En gros le calcul n'est pas trivial.

[Jaffar]

C'est bien ça : calculs en tension et atténuation progressive par groupe de HPs de plus en plus en plus petits . Keele explique ça bien dans ses "CBT papers" ainsi que dans la notice de montage de feu la CBT36 . Le calcul n'est pas trivial mais j'y suis arrivé alors que j'ai arrêté les maths et la physique après la prépa . Un bon ingénieur comme toi devrait y arriver   . Disons que les données de base sont connues ( tensions dans chaque hp et nombre de hp par segment ) ; reste plus qu'à déterminer les valeurs des résistances . Sachant qu'il n'y a pas "une" valeur mais quasi une infinité de valeurs possibles . Reste à itérer les calculs pour tomber sur des valeurs dispos dans le commerce . Cette dernière partie j'ai mis du temps à le comprendre ; je suis pas ingé !

J'ai commencé le montage des hps sur les platines métalliques . Et ça se fait pas tout seul ... Les btr sont en norme impériale 7/68' . Il m'a fallu trouver l'embout ad hoc . Heureusement LR a référencé un assortiment ( 15.90 roros ) d'embouts à la mords moi le ... Les écrous sont enfin au bon filetage .
Quelques photos

[Ha-Re]

amusant l'effet optique de ta deuxième photo, on dirait qu'il y a une boite avec hp orientés membrane intérieure et aimant visible extérieur
