*L’U-Boot refait surface*Suite

Réajustement des tensions chauffage tubes, 12,6 et 8 v.




---

Tout ça en écoutant France Culture avec des tubes bien sûr, bon son, bons sujets.



---

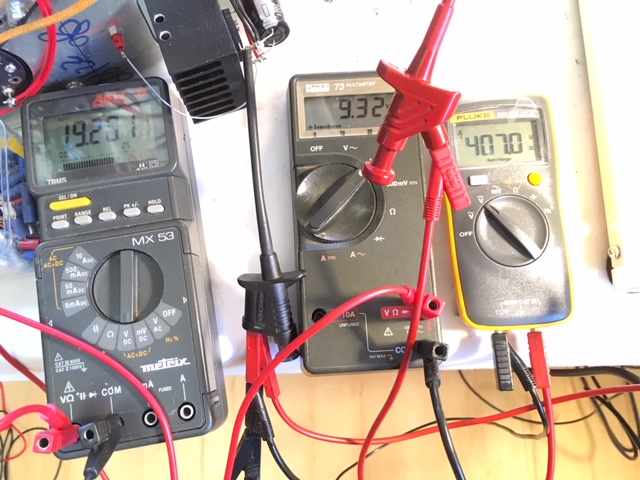

Voilà toutes les mesures sont bonnes, on peut aller se coucher.

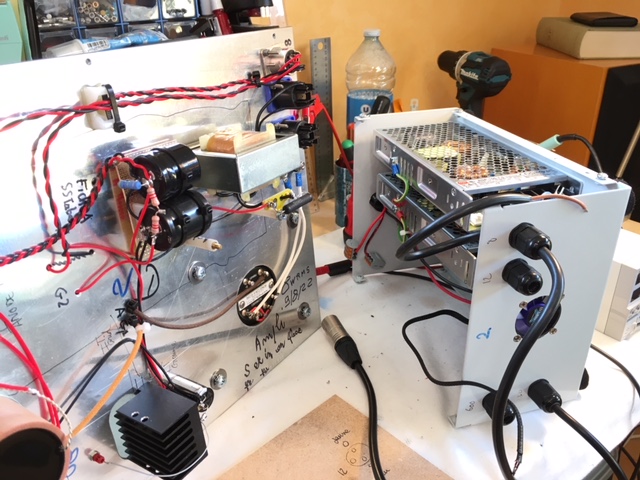

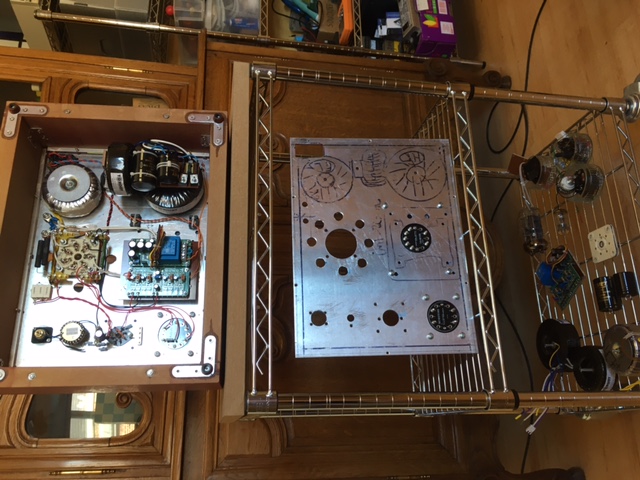

A noter l’utilisation d’alims à découpage réglables  MeanWell pour les filaments.
A noter AUSSI la mise à la terre du châssis et la mise au châssis du zéro volt de toutes les alims.

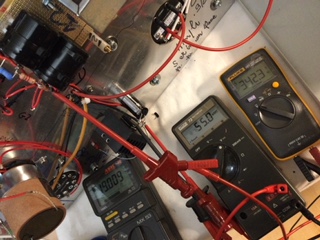

Tension cathode tube entrée
Tension cathode tube driver
Alim 400v en charge.



La suite verra arriver le 1050v de l’étage de sortie puissance.

Tres curieux de la puissance et du son à venir , car je n’ai jamais entendu de Tetrode pure et les premières centaines de volts sont perdues à cause de l’effet dynatron.

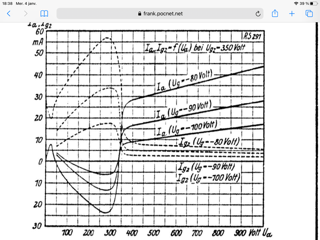

Voire la zone à gauche sur le graphique :



Avec un point de fonctionnement à 1000v 80ma il y a de l’espace pour le swing, mais quand même, intrigué je suis.

Bon c’est qd même cool ces gros vieux tubes

[gillougillou]

*L’U-Boot refait surface*Suite

Aujourd’hui on monte en tension.
Le câblage est adapté pour la HT en fil isolé silicone.





Montée à 800v anode,  -50v g1,  60ma polarisation.
G2 330v 5ma très bien ne rougit plus car très en-dessous de sa P max.



[gillougillou]

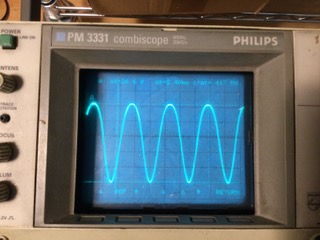

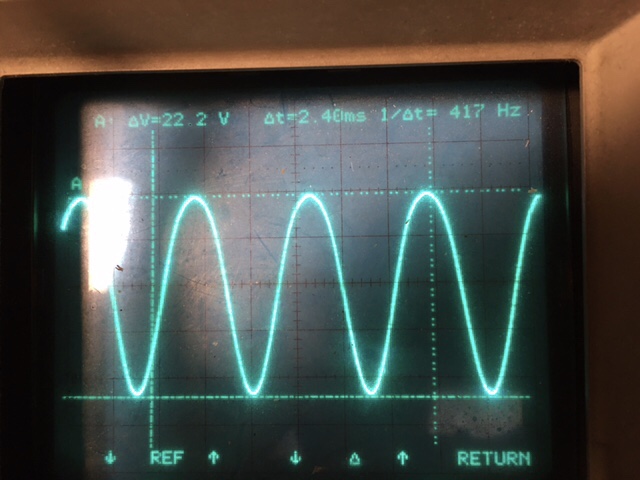

Un petit coup de scope ds ces conditions, 800v anode avec 60ma, 330v g2 avec 5 ma, -50v g1.



Puissance RMS de 8 watts.



L’écretage, différent du mode triode, se passe bien sans effet bizarre du au régime tétrode.
Je me demandais avec l’effet dynatron ce qui se passerait.

Prévisions pour demain : passer en 1000v anode et 80ma polarisation, et des watts en plus !

Gillou.

[Klaus Balzer]

1000 volts , il faut garder les mains dans les poches , sinon çà fait très mal .
Belle réalisation en tout cas .

[HREric]

C'est prometteur Gilles.
Beau travail!

[gillougillou]

1000 volts , il faut garder les mains dans les poches , sinon çà fait très mal .
Belle réalisation en tout cas .

Bonjour, ce n’était pas prévu car je pensais me limiter à 600v en mode triode.
Mais ce gros vieux tube de caractères  l’exige car mode Tetrode impératif.
J’étais du métier mais ça ne doit pas rendre trop hardi.

Et je suis étonné des milliers d’amplis asiatiques , 211 ou 845, en circulation, avec un bon 1000v.
Cependant les isolants modernes sont efficaces, et la construction j’espère adhoc , le tout est de ne pas mettre les pattes dedans.

Un autre truc qui m’a marqué, les télévisions des années 50-60 fermées derrière par un espèce de carton bois multipercé, (Isorel?) , soit 5 mm entre nous et les kilovolts quand on se cachait derrière, gamins.


Gillou.

[gillougillou]

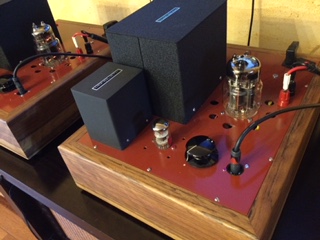

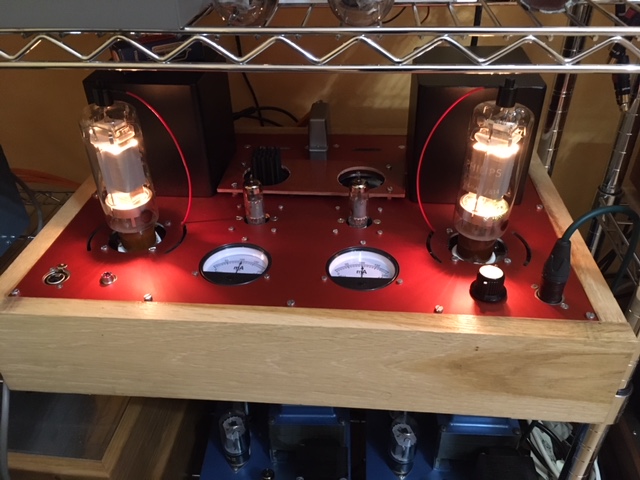

Petits souvenirs pour Klaus qui aime la 6c33





Gillou

[gillougillou]

*L’U-Boot refait surface*Suite

Salut.

Et voilà nous sommes à 1020v anode, g1 -55v ( bias par résistance cathode 750 ohms), 73ma courant de repos, 340v g2 Avec Ig2 4ma.

La dissipation du tube est de 75watts pour des datas de 110watts maxi.

Pour respecter la grand mère, je redescendrai de quelques watts.

On peu parler d’un ampli de 10w rms en SE tétrode.

Ça parait conforme au vu de la partie gauche des courbes qui fait perdre du swing.

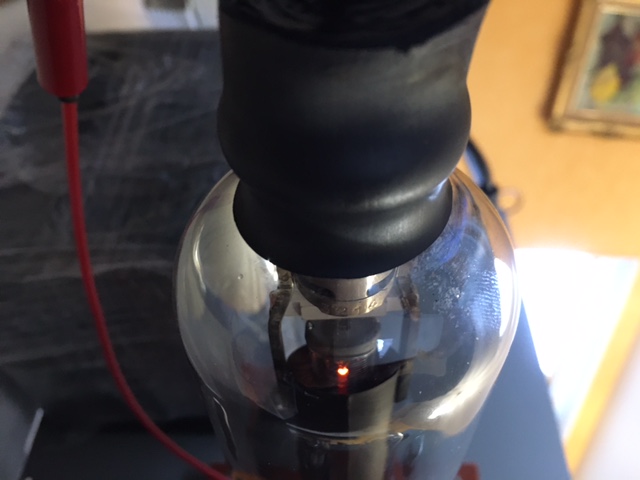

Reste à mettre au propre sécurisé toute cette petite affaire et à trouver comment isoler le haut de la rs291 élégamment.

Gillou

[Grand_Floyd]

Bonjour Gilles,

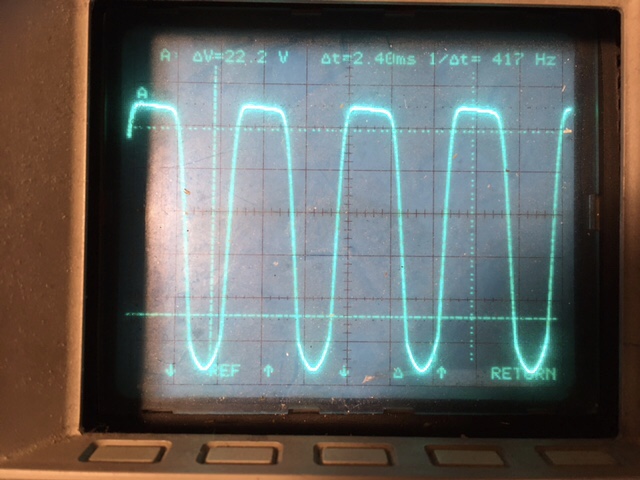

La sinusoïde est pas mal déformée : alternance négative plus pointue que la positive. As-tu fait des mesures de distorsion?

[gillougillou]

Bonjour Christian, jusqu’à 8w c’est symétrique, là j’ai poussé un peu pour voir le comportement et on commence à écrêter côté positif.
Mais ça ne s’entend pas encore vraiment.

Ça me permet de voir ce qu’il à ds le ventre.

J’attends un Scope qui donne la distorsion, à vue de calcul 5% à 8w 10% à 10w.

C’est une vielle tétrode…..
