Détecteur de bourdonnement

[Jean-Louis P]

Bonjour

Un montage astucieux et pas trop compliqué pour partir à la chasse au hum https://www.diyaudio.com/forums/equipmen...umboy.html

Cdt
Jean-Louis

[escartefigue33]

Bonjour,
Intéressant mais un peu compliqué..
Dans le même but, le TAPIR d'Elektor est un outil très pratique que j'utilise souvent. Il permet de traquer les ronflettes, détecter les rayonnements parasites, déterminer le positionnement des transformateurs, trouver l'emplacement idéal des bornes d'entrée sur un ampli ou ler sens d'un condensateur au papier, vérifier le fonctionnement d'un transformateur ou de tout autre appareil alimenté par le secteur en captant et en rendant audible le courant qui le traverse.
Il permet aussi de trouver à quel endroit un câble est coupé, vraiment très pratique.

Hélas, il est assez délicat à assembler vu l'utilisation de composants SMD, en plus il semble qu'il ne soit plus disponible.
Le schéma est toutefois extrêmement simple et il peut être réalisé avec des composants traversants sur une plaquette pastillée.
Il nécessite l'emploi d'un casque de bonnes dimensions qui descend bien, n'importe quel casque Hi-Fi fait l'affaire.


  Tapir.pdf (Taille : 700,9 Ko / Téléchargements : 495)

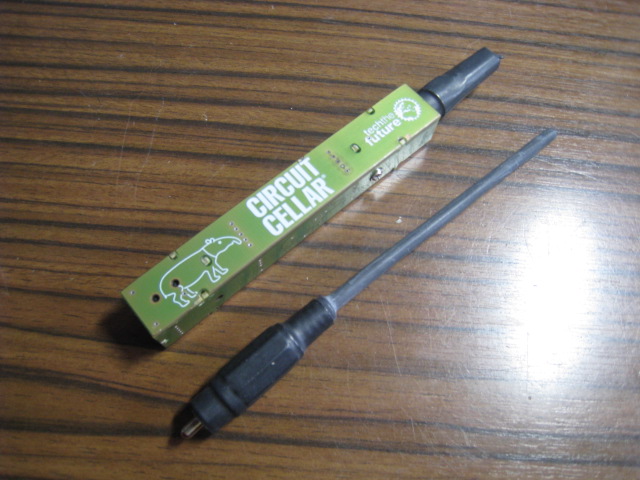

Voici le mien, alimenté par une seule pile R3 avec sa bobine et son antenne.


  Tapir.pdf (Taille : 700,9 Ko / Téléchargements : 495)

Cdt,
Gérard

[rhr9]

Bonjour, B
Intéressant mais un peu compliqué..
Dans le même but, le TAPIR d'Elektor est un outil très pratique que j'utilise souvent. Il permet de traquer les ronflettes, détecter les rayonnements parasites, déterminer le positionnement des transformateurs, trouver l'emplacement idéal des bornes d'entrée sur un ampli ou ler sens d'un condensateur au papier, vérifier le fonctionnement d'un transformateur ou de tout autre appareil alimenté par le secteur en captant et en rendant audible le courant qui le traverse.
Il permet aussi de trouver à quel endroit un câble est coupé, vraiment très pratique.

Hélas, il est assez délicat à assembler vu l'utilisation de composants SMD, en plus il semble qu'il ne soit plus disponible.
Le schéma est toutefois extrêmement simple et il peut être réalisé avec des composants traversants sur une plaquette pastillée.
Il nécessite l'emploi d'un casque de bonnes dimensions qui descend bien, n'importe quel casque Hi-Fi fait l'affaire.

Voici le mien, alimenté par une seule pile R3 avec sa bobine et son antenne.

Cdt,
Gérard

Bonjour Gérard,
concernant le TAPIR, est-ce que T2 et T3 sont bien des BC547 ( sur le schéma ) et non des BC847 comme il apparait dans la liste des composants ?

Cordialement,
@ + Philippe

[escartefigue33]

Bonjour,
Le BC847 est la version CMS (SOT23) du BC547.
Comme je l'ai déjà écrit, on peut réaliser ce montage sur une plaquette à trous type "Véroboard" en employant des composants traversants plutôt que des CMS, difficiles à utiliser pour celui qui n'est pas équipé.
Dans ce cas, on emploiera le BC 547, évidemment.
Pour le transistor d'entrée, il faut choisir un faible bruit.
Je crois que j'ai dessiné un cuivre pour la version "traversant" , il faut que je cherche un peu.

Cdt,
Gérard
