26/10/2021-12:04:48 (Modification du message : 26/10/2021-12:23:37 par Pequod123456.)
RE: Cata HIRAGA
(26/10/2021-12:02:21)didierS a écrit : Ok, merci pour ton retour !
Donc pour résumer :
TP2788 = Nec 2SA627/2SD188 => Toshiba 2SB688/2SD718 TP9634 = Nec 2SC1096/2SA634 => Toshiba 2SC2238/2SA968
Aujourd'hui, les 2SD844 se font très très rares !
J'ai égalemnt remarqué que ta carte ampli est montée avec un autre trimmer que le Cosmos RA12P.
Oui, impossible de trouver les RA12P de Cosmos... J'ai cherché partout.... En vain. Tu as un plan ?
(26/10/2021-12:04:48)Pequod123456 a écrit :
(26/10/2021-12:02:21)didierS a écrit : Ok, merci pour ton retour !
Donc pour résumer :
TP2788 = Nec 2SA627/2SD188 => Toshiba 2SB688/2SD718 TP9634 = Nec 2SC1096/2SA634 => Toshiba 2SC2238/2SA968
Aujourd'hui, les 2SD844 se font très très rares !
J'ai égalemnt remarqué que ta carte ampli est montée avec un autre trimmer que le Cosmos RA12P.
Oui, impossible de trouver les RA12P de Cosmos... J'ai cherché partout.... En vain. Tu as un plan ?
J'ai encore les transistors que William Walther m'avait vendu dans les années 80.... Au moins je suis sur que ceux là ne sont pas des copies à 3 balles...
Pour les trimmers Cosmos RA12P, je suppose qu'il te faudrait des versions de 500 Ω. Je ne les ai pas sous la main mais d'ici quelques semaines je pourrai t'en proposer deux. Je te ferai signe...
Par contre, les photos de tes transistors sont surprenantes ! Les D718 ne semblent pas sortir d'une usine Toshiba. Les dimensions ne correspondent pas à celles indiquées par le fabricant. Et où est donc passé le rang hFE (vs B688) de ces transistors ? Même chose pour les drivers...
J'ai eu une discussion il y a quelques temps avec un revendeur très connu de Hong Kong et selon lui, des matrices de dice (die au pluriel) auraient été rachetées à Toshiba après la fin de la commercialisation de certains transistors, permettant ainsi à un fondeur tiers de prolonger la vie de ces derniers. Alors, s'ils t'ont été vendu par William Walter, peut-être bien que tes transistors correspondent à ce schéma ?
Il faudrait faire quelques tracés de caractéristiques pour voir s'ils ressemblent à ce qui est attendu.
(26/10/2021-13:13:36)didierS a écrit : Pour les trimmers Cosmos RA12P, je suppose qu'il te faudrait des versions de 500 Ω. Je ne les ai pas sous la main mais d'ici quelques semaines je pourrai t'en proposer deux. Je te ferai signe...
Par contre, les photos de tes transistors sont surprenantes ! Les D718 ne semblent pas sortir d'une usine Toshiba. Les dimensions ne correspondent pas à celles indiquées par le fabricant. Et où est donc passé le rang hFE (vs B688) de ces transistors ? Même chose pour les drivers...
J'ai eu une discussion il y a quelques temps avec un revendeur très connu de Hong Kong et selon lui, des matrices de dice (die au pluriel) auraient été rachetées à Toshiba après la fin de la commercialisation de certains transistors, permettant ainsi à un fondeur tiers de prolonger la vie de ces derniers. Alors, s'ils t'ont été vendu par William Walter, peut-être bien que tes transistors correspondent à ce schéma ?
Il faudrait faire quelques tracés de caractéristiques pour voir s'ils ressemblent à ce qui est attendu.
Oui , je serais très intéressé par les trimmers. Ce sont effectivement des 500Ω Fais moi signe. ...
Concernant les Transistors, je les avais acheté à la MDA quand ils avaient déménagé rue de chine... ca remonte !
(24/10/2021-13:57:09)6336A a écrit : Et tu laisses 0.33 Ohm, cela n'a rien à voir avec le courant de repos, qui ne dépend que des 33K entourées en bleu.
Bonsoir Jean-François,
Je pense que le courant de repos au dernier étage est aussi lié aux 0,33Ω de ces résistances. D'ailleurs je viens de vérifier sous LTspice. A peu près toutes les résistances (sauf celles du réseau de contre-réaction) ont leur importance à ce propos. L'essentiel étant les bons courants de repos respectivement aux quatre étages de transistors, et pas seulement au dernier.
Citation :D’après vous : Quel autre(s) composant(s) a t'il pu fumer en amont ?
Il est tout à fait possible que ton dérapage ait pu cramer également le PNP de puissance, et même son driver.
Citation :Mon 1,8 A de courant de repos est-il grave ? Dois-je monter la 0,33 ohm à 0,47 Ohm et ainsi descendre ?
C'est trop. Pour ces radiateurs, 1,5A convient. Et tu laisses 0.33 Ohm, cela n'a rien à voir avec le courant de repos, qui ne dépend que des 33K entourées en bleu.
Une fois des totors hs remplacés (bon courage, à moins d'en avoir en stock) refaiS ta mesure aux bornes de la 0.33. Si tu trouves toujours 600mV, fait passer les 33K à 39K.
Bonjour Jean François, me revoilà....
J'ai fais passer les 33K à 39 k , maintenant j'ai 350mV aux bornes de la 0.33 ohm soit légèrement au dessus de 1A . (à 33K j'avais 550mV) . Je redescend à 36K ? Qu'en penses-tu ? Sur le papier avec 36K je devrais me retrouver à 450mV comme l'autre canal...
Merci
Alain
Bonjour Alain
L'idéal pour t'éviter de trop tâtonner serait que tu montes provisoirement deux pot. de 47K montés en R variables. Tu les règles à 47K, et tu baisses petit à petit jusqu'à ce que tu obtiennes les 450mV sur chaque 0.33.
Mais je pense qu'avec 36K tu ne devrais pas être loin, de toute manière.
Les mathématiques sont l'art de donner le même nom à des choses différentes. (Henri Poincaré)
Bonjour,
Je suis en train de ranimer un Hiraga 20W appartenant à un membre du forum.

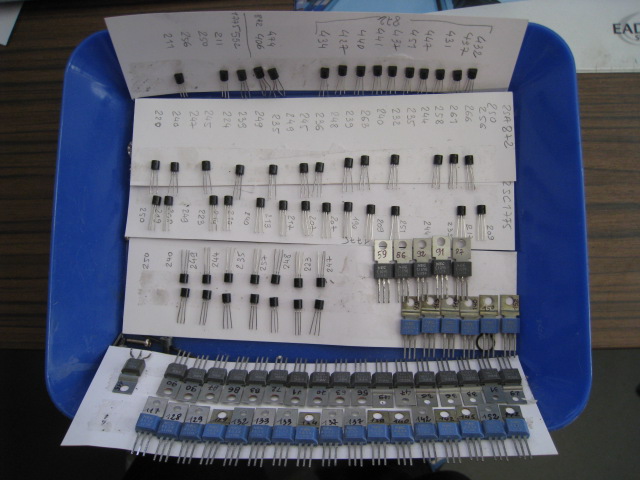

J'ai trié en gain une bonne centaine de transistors.
J'ai obtenu des paires qui matchent parmi les 2SA872 et 2SC1775, les drivers 2SA634 et 2SC1096 sont plus difficiles à appairer, les PNP ayant un gain statique bien plus faible que les NPN.
Pour les transistors de sortie, les 2SD718 et 2SB788, ils sont introuvables, il faut trouver des équivalences en plus moderne.
Le principal problème, c'est qu'il y a un canal qui fonctionne déjà avec les transistors d'origine, si je change les transistors finaux d'une seul côté, je vais obtenir un ampli boiteux...
Il est toujours possible d'obtenir le fonctionnement en changeant la valeur de quelques résistances, mais là encore, le résultat risque d'être hasardeux.
Attention aux transistors qu'on trouve sur la baie, il y a énormément de contrefaçons.
cdt,
Gérard
NAS Synology, RaspberryPI 3B+ carte Allo Digione Signature, DAC SMSLSU9 ampli Hiraga 30W modifié, enceintes DIY "Papillon" V2, enceintes Martin Logan Scénario, Jedi, Jack Russel audiophile.
De toute manière lorsque les transistors ne sont plus en productions, on a toutes les chances se tomber sur des chinoiseries des contrefaçons mondialistes.
A moins de tomber sur un vieux stock... mais faut pas trop rêver, c'est un peu comme pour certains tubes. Ça fait plus de 30 piges que l'on tape dans le NOS.
