Bonsoir à tous, ce lundi j'ai eu le plaisir d'avoir la visite de JRBLUE, qui a bien voulu pendre une journée, sur ces vacances, pour venir jeter une oreille à mon système, et gouter à ma cuisine  . Nous nous étions déjà croisé lors de rassemblements MELAUDIA, et avions un peu échangé à l'époque, mais pas suffisamment pour faire vraiment connaissance, maintenant c'est chose faite.
Lors de cette journée, nous avons écouté différents types de musiques: blues, jazz, classique... mes disques ainsi que les siens, bien évidemment. Malheureusement le temps passe vite, et nous n'avons passé en revu qu'une petite partie de nos disques respectifs. Mais quelle belle journée, et ensoleillée qui plus est...

Comme toujours ces moments sont des moments privilégiés, permettant des échanges sur notre passion commune, il est vrai que Jean René et moi même partageons une vision de "l'audiophilie" proche, même si nos parcours nous ont amenés à des choix différents.
Je crois que ce type de rencontres est très important, cela éviterait nombres des chamailleries que l'on peut lire depuis quelques temps sur le forum. Pour ma part, ma porte est toujours ouverte...

Quant au compte rendu de cette journée, je laisse le soin à Jean René d'exprimer, s'il le souhaite, son sentiment et son ressenti.

Bon, je dévoile un peu, je pense que le, maintenant fameux (all over the world???) K209 GRAND FLOYD a encore marqué les esprits...
Encore merci à Christian mais aussi Dominique pour le travail réalisé.
Stéphane M.

[hicham]

bonjour Stéphane , pas trop chaud !
En espérant que tu vas bien ,je souhaiterais savoir quelles modifications as tu réalisé  a l'intérieur de tes vots (si y a eu),amortissement ,épaisseur  quantité qualité ,renfort, évent ou autres…si tu as quelques photos de l'intérieur sur la modif cela me ferait plaisir!. car je commence a douter du travail réalisé sur les notres.
Si d'autres votistes peuvent me donner leur idées aussi cela sera gentil.
 Merci infiniment
Hicham et Valérie

[ALTECMANIAC]

bonjour Stéphane , pas trop chaud !
En espérant que tu vas bien ,je souhaiterais savoir quelles modifications as tu réalisé  a l'intérieur de tes vots (si y a eu),amortissement ,épaisseur  quantité qualité ,renfort, évent ou autres…si tu as quelques photos de l'intérieur sur la modif cela me ferait plaisir!. car je commence a douter du travail réalisé sur les notres.
Si d'autres votistes peuvent me donner leur idées aussi cela sera gentil.
 Merci infiniment
Hicham et Valérie

Bonjour Hicham, aujourd'hui 30°!! A propos de mes caisses VOT 825 pour rappel, celle-ci sont, à minima d'origine HI FI SERVICE, importateur historique d'ALTEC en France, mais possiblement d'origine américaine (inserts HP au pas américain). Elle sont donc parfaitement conformes au plan d'origine, sans vis, mais pointées et agrafées.
C'est pour cela que je n'ai fait aucune modification des caisses, juste boucher le trou de l'ancien filtre, remettre de la laine de verre, là où elle avait disparue mais j'ai ajouté un rideau de thibaude sous le HP, à descendre en pente douce vers l'avant de la caisse. Lors de leur installation chez moi, j'avais une grosse coloration, après plusieurs essais, il a suffit de poser les enceintes sur des pavés de STIRODUR pour la supprimer, avant les caisses étaient sur roulettes.
Ayant fabriqué une paire de 825 en CP de 25mm avec sablage du pavillon, du pan incliné et de toute la façade arrière, et pour avoir comparé, je n'ai pas constaté que ces dernières apportaient une quelconque amélioration...je suis même très surpris par l'absence de vibration de mes caisses actuelles, quand je les utilise pleine bande, et même à fort niveau, si je pose la main sur les parois arrière et latérales, je ne ressens qu'une faible vibration...
Donc de mon point de vue, si vous posséder des caisses d'origine, conformes au plan, les renforts et amortissements en place sont, de mon point de vue, suffisants, concernant la thibaude sous le HP, il faut essayer, même si dans ma configuration elle ne doit pas changer grand chose, puisque je n'utilise pas la partie bass-reflex (coupure 148Hz).
Stéphane M.

[hicham]

Désolé de te répondre si tard j'étais de corvée de barbecue( belle famille)
J'écoute souvent depuis quelques temps chez un un ami mordu de musique classique  et de jazz un mélomane de 70 ans une paire de petite Graham dont l'équilibre tonale et a couper le souffle que je n'arrive pas je t'avoue a trouver sur notre installation a part les fréquences basses ce qui est normal vu la taille!!.
J'ai presque des  regrets d'avoir lâché mes El8t vu la richesse harmonique qu'ils produisaient
J'ai réussi peut être a les faire descendre un peu bas sans trainage grâce au citation 16 mais au dépriment peut être du raccord du 902?!
Concernant la thibaude sous le hp je me suis contenté dernièrement d'un simple drap très épais s'arrêtant a 5cm du sol intérieur car la thibaude me bouffait trop d'infos et me rendait le son un peu (allemand)
A ton avis  cette énergie qui  est plus importante dans cette zone et ce que  va falloire  passer a un 1,4 pouce, ou  mettre un plus petit ampli pour le 515 ,ce qui est peut être dommage  pour certaine situation et sachant que mon caisson était prévu que pour des films car (lourdeur).
Si tu passe par le 04 je suis le rois des épices et de la bonne bière.
amicalement.
Hicham et Valérie.
A très bientôt et bon dimanche.

[ALTECMANIAC]

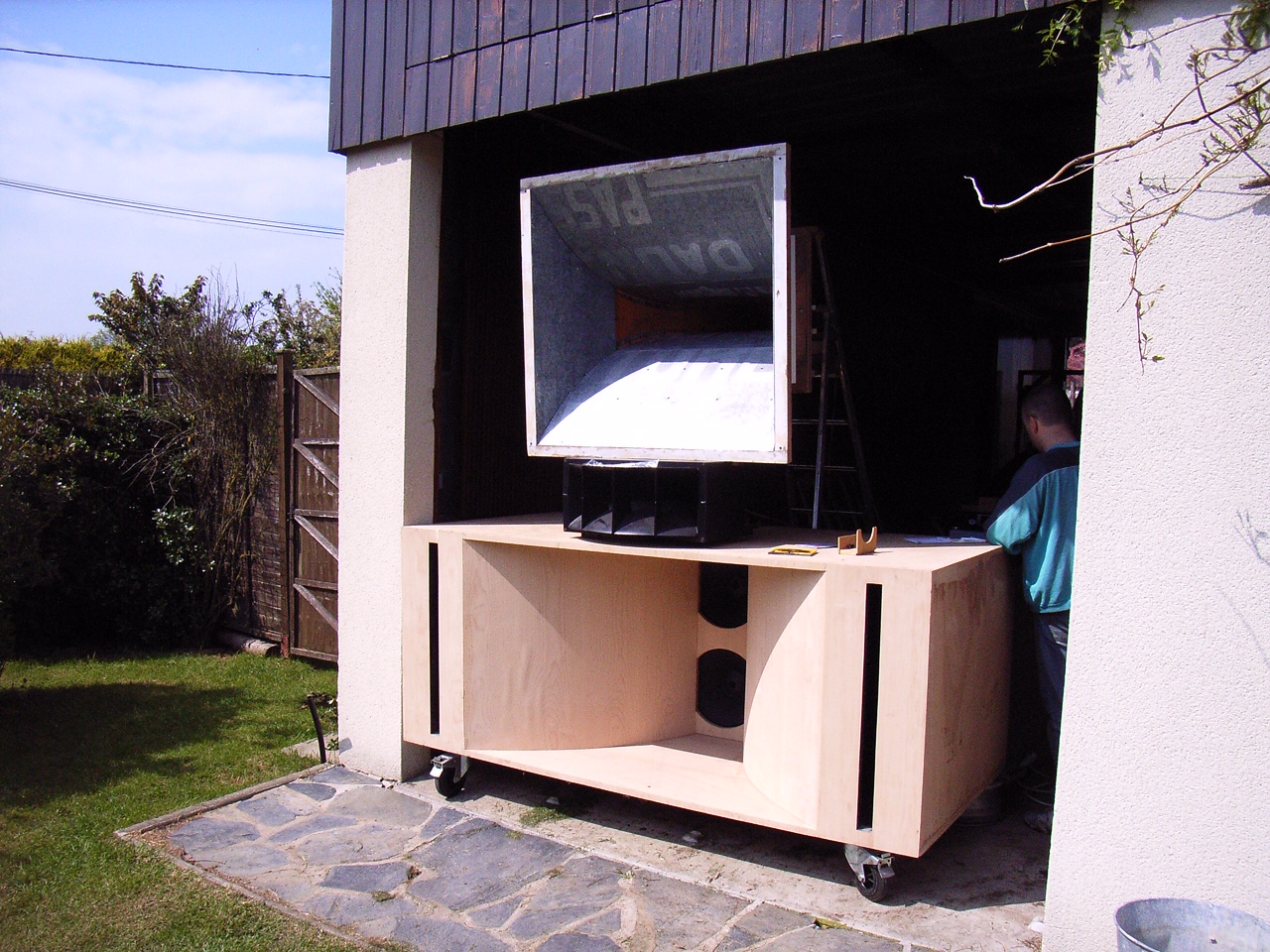

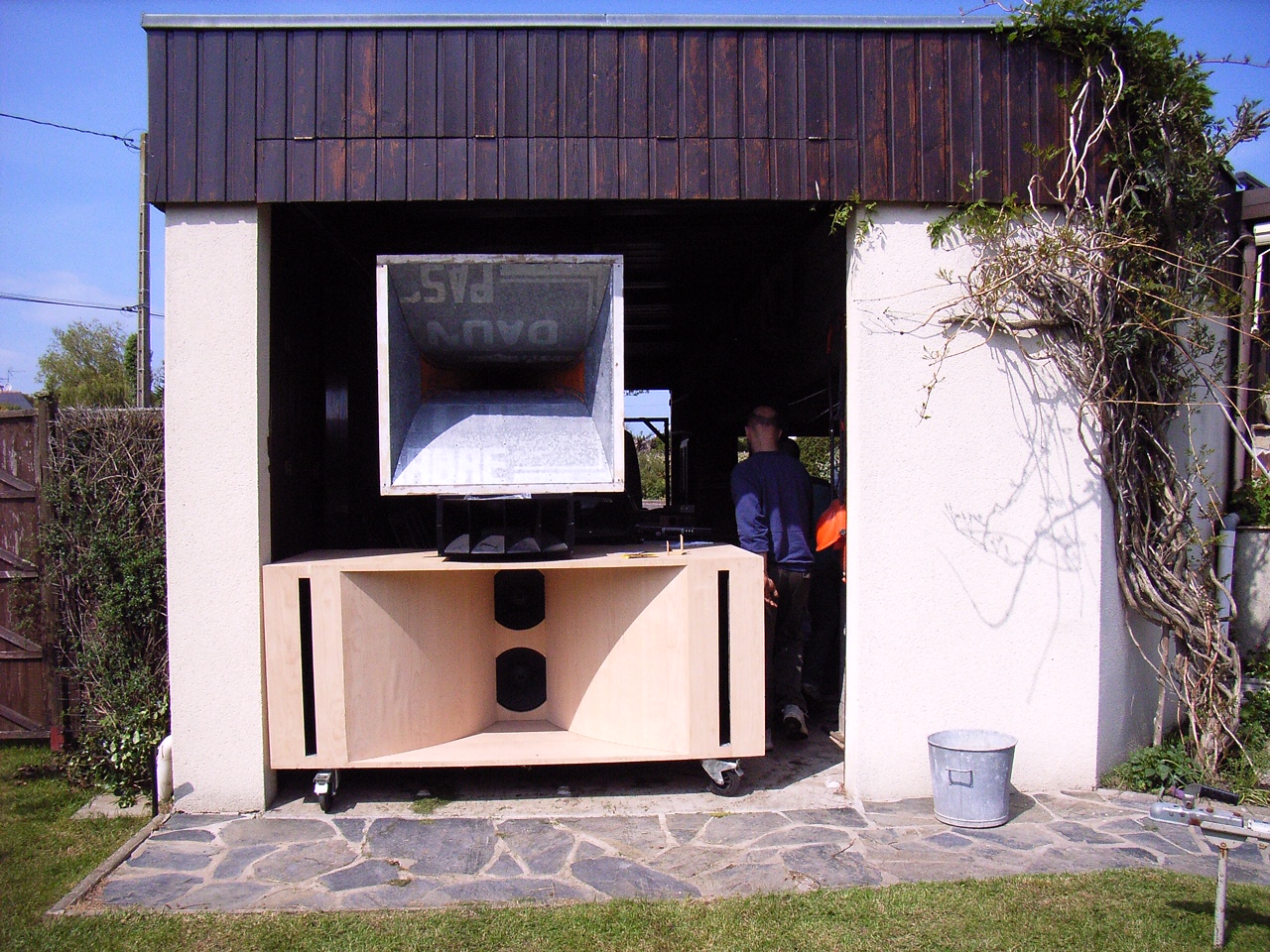

Bonsoir à tous, un ami vient de retrouver les images d'un montage que nous avions réalisé durant le jolie mois de mai 2006 (wouahh 15 ans déjà...  );

- Caisse ALTEC 211, surement chargée avec 2x421-16G
- Pavillon type WE66 monté en JBL 2440 ou 41 MEYER SOUND
- Pavillon 511-B monté en ALTEC 802-8D
- Filtre actif DBX DRIVE RACK PA
- Amplis: ????

Résultat d'écoute époustouflant, malgré une électronique loin d'être à la hauteur, mais le fait que cela soit dehors, avec un niveau d'écoute généreux et une grande distance d'écoute, j'en garde un souvenir incroyable.





Stéphane M.

[Bamboufou]

Excellent Stéphane , est ce que c'était a la même période que l'écoute faite dans le jardin d'une église ?

[ALTECMANIAC]

Bonjour à tous, comme évoqué dans le sujet sur la visite de Jean-René/JRBLUES, j'avais décidé suite à l'échange avec Jean HIRAGA et BRUNOP lors de ma visite, de retravailler la partie médium du filtre passif de mes A5X (de conception JH, mais chut, fo pas l'dire).
En effet dans le schéma d'origine prévu pour du 8 ohms, il y a 2 résistances, une de 33 ohms, que je n'ai pas touché, et une autre qui devait être réglée par une résistance variable. Ne maîtrisant pas complètement le sujet, j'ai dans un premier temps adapté les valeurs des self et condo à l'impédance de 16 ohms théorique tout en conservant la valeur de 33 ohms d'origine, mais fixant la deuxième valeur à l'oreille, celle-ci jouant sur la linéarisation globale, comme on va le voir, supprimant la réponse en cloche du pavillon. Pour baisser le niveau global du pavillon j'ai mis en sortie du filtre un réseau d'atténuation calculé, avec une résistance série et une autre en parallèle, et c'est de cela dont il est question aujourd'hui. Je précise qu'a l'époque, je n'ai fait aucune mesure, la flemme de sortir le matériel...
L'Object de mon échange avec JH et Bruno était sur ce réseau d'atténuation, en effet je ne comprenait pas que personnes utilisant ce filtre, ne mettaient pas de réseau en sortie, alors qu'ils utilisaient des pavillons et compressions aux rendements proches des miens. Suite à nos échanges, j'ai donc décidé de supprimer ce réseau, et de jouer sur les 2 valeurs des résistances précédemment citées, mais pour ceci, j'ai ressorti tout le matériel du parfait mesureur, rallumer mon PC en XP, sortie le pied et le micro de la naphtaline.
Voici donc les résultats des mesures, à noter qu'elles n'ont aucune valeur en elles même, elles n'ont servi que pour faire des comparaisons de niveau, et de permettre de voir ce qu'il se passe...

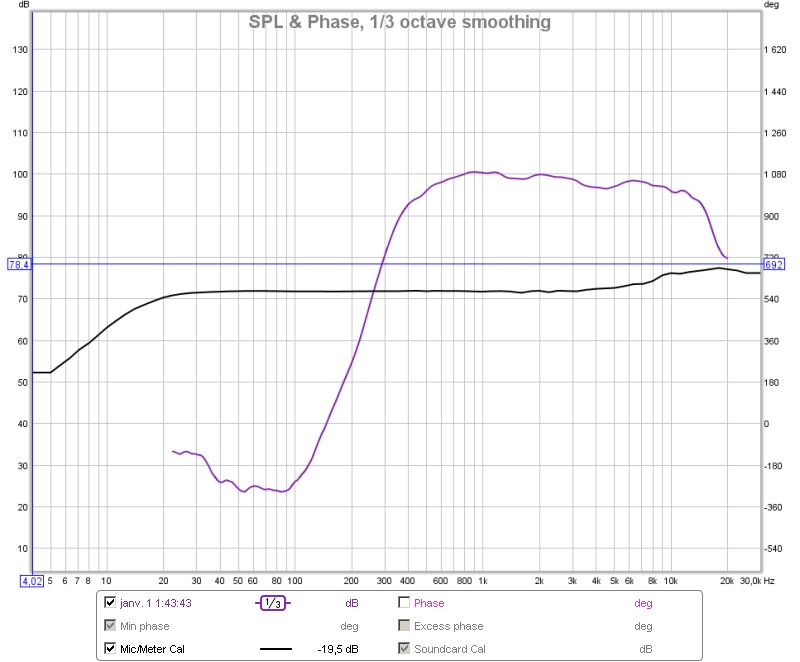

La mesure du filtre à l'origine:

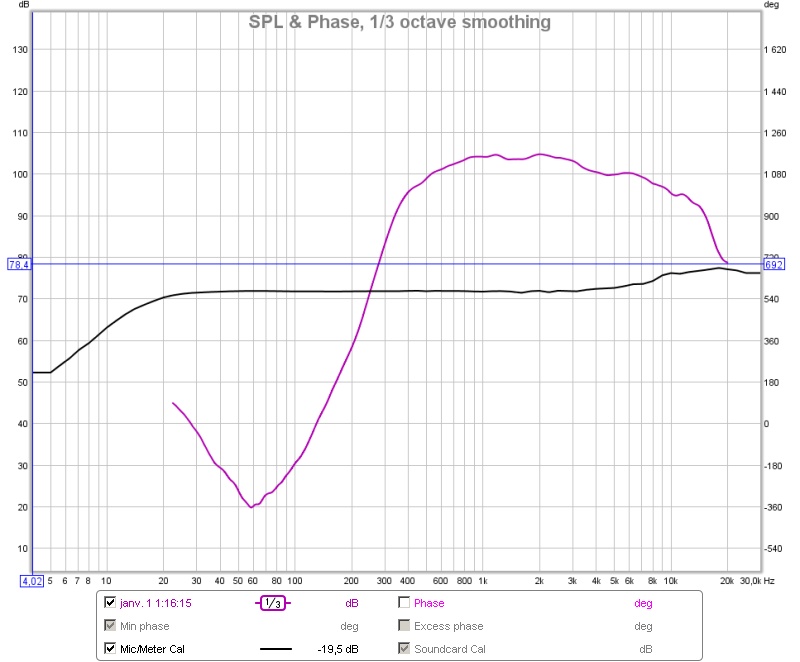

Le même mais sans le réseau d'atténuation, on voit bien la différence de niveau:

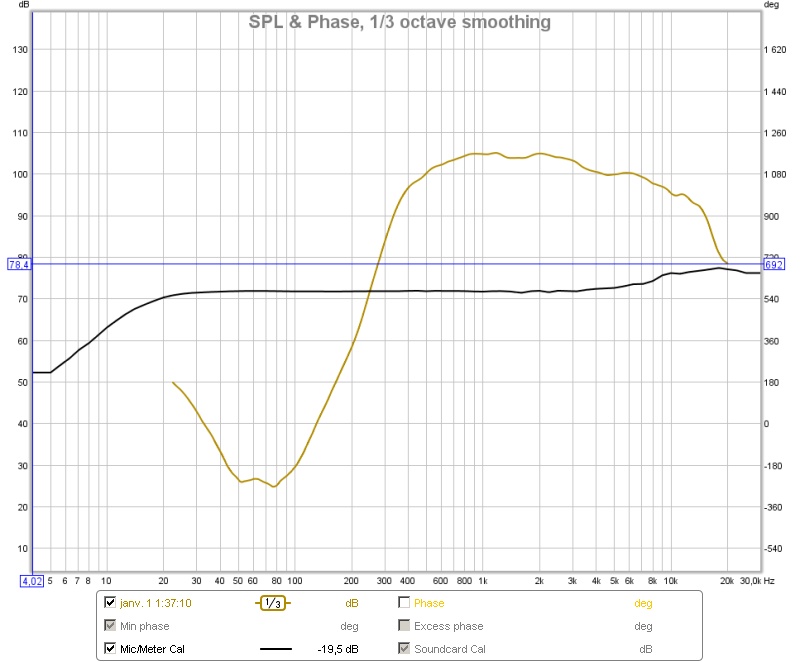

Là j'ai ajouté 12.5 ohms à la résistance de 33: le niveau global ne bouge pas, mais la fréquence de coupure basse bouge: légère remontée de niveau...



Ici, j'ai remis la résistance à 33 ohms, mais ajouté 25 à la deuxième, le résultat est probant:



J'ai gardé ce dernier réglage, et j'écoute depuis avec, pour l'instant les différences sont ténues, dernièrement j'ai ressorti un vieux CD compilation d'ENNIO MORICONE en AAD sans compression, et sur la musique du MARGINAL, le haut bois prend nettement mieux sa place, sinon les pianos sont moins froids, froideur que j'attribuais, peut-être à tord aux pavillons non terminés.
Les écoutes continuent.
Stéphane M.

[JRBLUES]

Bonjour à tous, comme évoqué dans le sujet sur la visite de Jean-René/JRBLUES, j'avais décidé suite à l'échange avec Jean HIRAGA et BRUNOP lors de ma visite, de retravailler la partie médium du filtre passif de mes A5X (de conception JH, mais chut, fo pas l'dire).
En effet dans le schéma d'origine prévu pour du 8 ohms, il y a 2 résistances, une de 33 ohms, que je n'ai pas touché, et une autre qui devait être réglée par une résistance variable. Ne maîtrisant pas complètement le sujet, j'ai dans un premier temps adapté les valeurs des self et condo à l'impédance de 16 ohms théorique tout en conservant la valeur de 33 ohms d'origine, mais fixant la deuxième valeur à l'oreille, celle-ci jouant sur la linéarisation globale, comme on va le voir, supprimant la réponse en cloche du pavillon. Pour baisser le niveau global du pavillon j'ai mis en sortie du filtre un réseau d'atténuation calculé, avec une résistance série et une autre en parallèle, et c'est de cela dont il est question aujourd'hui. Je précise qu'a l'époque, je n'ai fait aucune mesure, la flemme de sortir le matériel...
L'Object de mon échange avec JH et Bruno était sur ce réseau d'atténuation, en effet je ne comprenait pas que personnes utilisant ce filtre, ne mettaient pas de réseau en sortie, alors qu'ils utilisaient des pavillons et compressions aux rendements proches des miens. Suite à nos échanges, j'ai donc décidé de supprimer ce réseau, et de jouer sur les 2 valeurs des résistances précédemment citées, mais pour ceci, j'ai ressorti tout le matériel du parfait mesureur, rallumer mon PC en XP, sortie le pied et le micro de la naphtaline.
Voici donc les résultats des mesures, à noter qu'elles n'ont aucune valeur en elles même, elles n'ont servi que pour faire des comparaisons de niveau, et de permettre de voir ce qu'il se passe...
La mesure du filtre à l'origine:



Le même mais sans le réseau d'atténuation, on voit bien la différence de niveau:



Là j'ai ajouté 12.5 ohms à la résistance de 33: le niveau global ne bouge pas, mais la fréquence de coupure basse bouge: légère remontée de niveau...



Ici, j'ai remis la résistance à 33 ohms, mais ajouté 25 à la deuxième, le résultat est probant:



J'ai gardé ce dernier réglage, et j'écoute depuis avec, pour l'instant les différences sont ténues, dernièrement j'ai ressorti un vieux CD compilation d'ENNIO MORICONE en AAD sans compression, et sur la musique du MARGINAL, le haut bois prend nettement mieux sa place, sinon les pianos sont moins froids, froideur que j'attribuais, peut-être à tord aux pavillons non terminés.
Les écoutes continuent.
Stéphane M.

Bonjour Stéphane,

Bravo pour cette remise sur "métier" ... des fois ça tient à peu de chose .

Tu sais, seul on peut aller très vite, mais ensemble on va beaucoup plus loin ...

Bonne continuation dans ta quête du graal.

Jean-René

[GM-70]

Bonjour Stéphane

je vois une belle courbe medium
Avec mes pavillons Altec 805 et moteur 299 j'ai une  bosse a 1200 hz
Aurait tu le schéma de ton filtre que je jette un oeil pour comprendre la cellule de compensation
j''ai le schéma de Jean Hiraga via William Walter mais je ne sais pas si c'est le meme
Et encore bravo pour ton CR sur votre visite dans le nord
Super comme partage surtout avec Jean et André
A ces VOT  c'est une loupe   le moindre  maillon en travers est ca le dit tout de suite
et aussi bien quant tout est a peut pres en ligne  et la c'est une merveille mais pas du plug an play
Didier

[nicolasd]

J'ai gardé ce dernier réglage, et j'écoute depuis avec, pour l'instant les différences sont ténues, dernièrement j'ai ressorti un vieux CD compilation d'ENNIO MORICONE en AAD sans compression, et sur la musique du MARGINAL, le haut bois prend nettement mieux sa place, sinon les pianos sont moins froids, froideur que j'attribuais, peut-être à tord aux pavillons non terminés.

Si tu peux mesurer tes hp, simule le filtre dans Vituix ou Xsim, c'est pratique pour avoir une idée du bazar avant de câbler ...
