Estrade d'encoignure - caisson de basse

[Dominique-Tanguy]

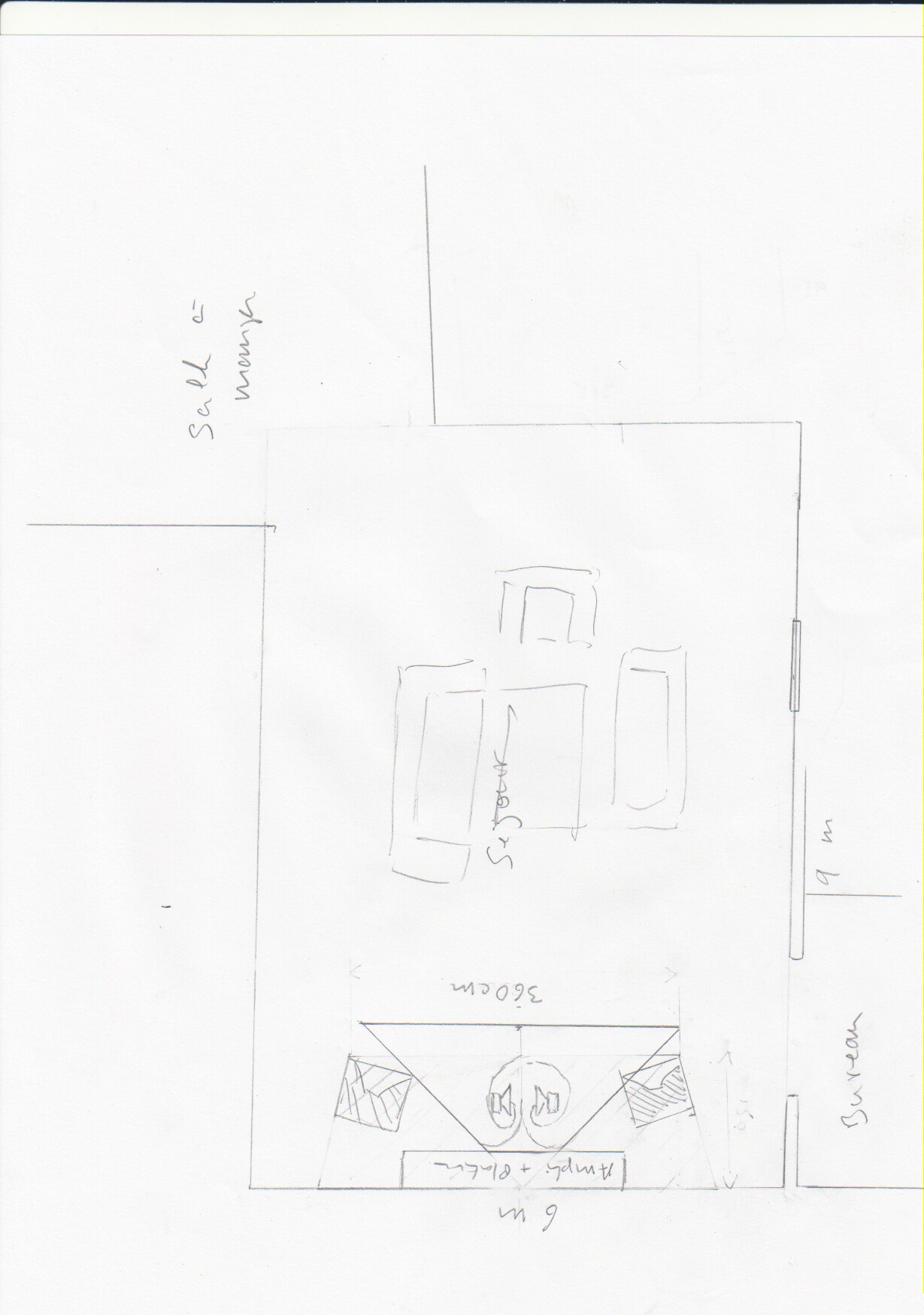

Voici une deuxième solution qui me plait beaucoup mieux, car mes VOT restent posées au sol et je peux garder mon meuble HIFI derrière l'estrade.

[Dominique-Tanguy]

Sous réserve de la faisabilité de la solution évoquée ci-dessus, et après avoir étudié la solution de Jean-Paul (http://www.melaudia.net/ecoutejeep10.php), je me demande si je n'aurais pas intérêt à faire monter le caisson de basse jusqu'à 160 Hz, zone de relais avec le pavillon court des VOT. Je pourrais ensuite optimiser l'accord de l'évent pour linéariser la bande 160-650 Hz.
J'envisage de modifier mon filtre série en version 4 voies, d'après le dernier schéma proposé par Dominique.

[olivecsm]

Bonjour Dominique,

avec une estrade de type JeepFont, l'intérêt des VOT me semble très très limité,
à la limite passer à des 816, mais autant partir sur une autre charge, pav' ou BP, en DIY,

tu pourras revendre les VOT comme j'ai fait pour les miennes, et réduire l'encombrement,
bon si tu tiens vraiment à conserver tes VOT, tu peux tjs les poser à l'horizontal.

Nota : perso mes BP actuel tapent plus fort que des VOT et sont plus nuancés, AMA les VOT n'ont de réel sens qu'utilisées seules, si c'est pour ajouter unes estrade ou un sub, autant partir sur une autre charge.

[Dominique-Tanguy]

Rien n'empêche de procéder par étape... Des pavillons pour couvrir le bas médium seraient évidemment la solution ultime, mais que j'envisagerai peut-être plus tard.

Par ailleurs, je n'envisage pas une estrade complète, mais réduite (telle qu'évoqué avant) et je ne connais pas encore ses performances en terme de gamme de fréquences.

[Dominique]

Bonjour Dominique-Tanguy,

J'envisage de modifier mon filtre série en version 4 voies, d'après le dernier schéma proposé par Dominique.

Je réagis à ton propos sur ce fil :
- https://forums.melaudia.net/showthread.p...9#pid10139

[olivecsm]

Salut Dominique,

oui il faudra en effet procéder par étape,
et ne pas songer à changer tout d'un coup, au risque de se retrouver sans rien,

mes propos étaient plutôt :
- tant qu'à faire une estrade, autant qu'elle descendent plus que les VOT ou qu'un simple BP, donc pas beaucoup d'alternative sur ses dimensions imposantes,
- la VOT sera imposante pour le peu qu'elle va couvrir chez toi, ne conserver que son pavillon façon Altec 816, c'est plus petit et ça marcherait tout aussi bien au dessus de 160 hz,
- en effet il est possible ensuite d'envisager un pavillon de bas médium comme le 803 pour reprendre directement au dessus de l'estrade et se paser complètement de ce second 38,

disons que je pense que si c'est pour couvrir la bande passante au dessus de 160 hz et jusqu'à X khz, autant ne pas utiliser un 38 qui sera fatalement moins bon sur cette zone qu'un simple 21 ou une CP 2" sur très grand pavillon, et reserver ces 38 à l'estrade.

Le souci d'une estrade réduite ou d'un pavillon tronqué, c'est de retrouver l'équivalent de la courbe des VOT avec 2 plateaux, un qui représente le fonctionnement BR et l'autre la charge pavillon,
la VOT est typique, elle fait un plat de ~50 hz à 200 hz, puis le pav' prend le relais,

ton souhait si je comprends bien serait de faire un pavillon qui couvre 50 - 200 hz pour te passer du comportement BR de la VOT, en gros pour du 50 hz, bouche de 310 mm,
le pavillon fera avec T=0.5 seulement 60 cm de pf et 90 cm de large,
à T=0 on passe déjà à pf = 100 cm, largeur iso (et par côté)


Bonne continuation
Olivier

[Dominique-Tanguy]

Bonjour Olivier,
Pour clarifier, j'ai déjà les VOT dont je suis content, mais il me manque quasiment un octave de 30 à 60 Hz. Comme expliqué au début du fil, je cherche un moyen de compléter les VOT pour couvrir cette partie du spectre.
Cordialement,
Dominique

[jeanmichellcl]

Bonjour,

Voici en fichier attaché sous forme de fichier excel les plans au sol d'un pavillon estrade stéréophonique d'encoignure.

La hauteur du pavillon (perpendiculaire à la vue figurée sur le plan) sera égale au diamètre (actif) du haut-parleur.
La gorge du pavillon fera 100mm de large et sa hauteur sera égale au diamètre du haut-parleur.

Cordiales salutations,

Jean-Michel Le Cléac'h

[Dominique-Tanguy]

Cher Jean-Michel,
Merci beaucoup pour ce travail. C'est vraiment très sympa d'avoir fait le calcul si rapidement. Sans vouloir abuser de votre temps, sauriez-vous sans y passer trop de temps dire quelle bande passante on pourrait obtenir (-3db) avec un 416-8C?

[jeanmichellcl]

Sans vouloir abuser de votre temps, sauriez-vous sans y passer trop de temps dire quelle bande passante on pourrait obtenir (-3db) avec un 416-8C?

Bonjour,

Du fait que le pavillon est enroulé et qu'il y a d'une part une chambre de compression et d'autre part une cloison médiane séparatrice (que l'on peut réaliser avec des tasseaux ronds espacés 2 à 2 d'une distance égale à leur diamètre) une estimation (basée sur une simulation grossière sous Hornresp) indique qu'on peut tabler sur une bande passante s'étendant de moins de 35 Hz à plus de 300Hz.

Cordiales salutations,

Jean-Michel Le Cléac'h
