RE: optimisation d'un filtre passif pour enceinte à 2 voies
Bonjour,
Après avoir vu l'égalisation d'impédance du haut-parleur de grave Altec 416-8B monté dans l'enceinte Grande Onken, passons maintenant à l'égalisation d'impédance du moteur TAD TD2001 monté sur le pavillon J321.
Le problème de l'égalisation d'impédance d'un moteur à chambre de compression monté sur un pavillon est différent de celui d'un haut-parleur de grave monté dans une enceinte bass-reflex.
Avec le haut-parleur de grave ce que l'on doit corriger c'est surtout la remontée de la courbe d'impédance aux fréquences où le filtre passif passe-bas intervient en atténuation, c'est à dire au dessus de la fréquence de coupure du passe-bas . Dans la plupart des cas on ne se préoccupe pas de corriger les pics d'impédance aux fréquences inférieures à 100 Hz qui sont dues au principe de fonctionnement du bass-reflex.
Avec un moteur à chambre de compression monté sur un pavillon, la courbe d'impédance montre deux ou plusieurs pics d'impédance entre 200Hz et 3000Hz c'est à dire dans un intervalle de fréquence où se trouve la fréquence de coupure du filtre passif passe-haut.
Ne pas corriger l'impédance de ces pics revient à faire fonctionner à certaines fréquences le filtre passe-haut comme s'il était chargé par une impédance pour laquelle il n'a pas été calculé. Il ne suffit pas non plus comme on le voit écrit trop souvent pour calculer le filtre de considérer la seule impédance du haut-parleur à la fréquence de coupure du filtre...
Il est souhaitable que l'impédance de charge présenté par le haut-parleur et son réseau d'égalisation d'impédance qui lui est mis en parallèle soit la plus constante possible dans un très large intervalle de fréquence autour de la fréquence de coupure prévue pour le filtre.
Voici sous forme de fichier texte du nom de
"impédance_TD2001_&_J321.txt"
les valeurs du module et de la phase de l'impédance en focntion de la fréquence obtenues lors de la mesure de l'impédance par LIMP du couple TAD TD2001 et pavillon Musique Concrête J321.
impédance_TD2001_&_J321.txt (Taille : 12,46 Ko / Téléchargements : 557)
Vous pouvez ouvrir le classeur excel précédemment utilisé pour l'égalisation du grave
"egalisation_impedance_grave.xlsx"
et en faire une copie sur votre ordinateur sous le nom de
"egalisation_impedance_aigu.xlsx"
Nous allons maintenant travailler sur cette feuille de calcul "egalisation_impedance_aigu.xlsx".
Dans un premier temps ouvrons la page "impédance_haut_parleur" et plaçons notre pointeur en case A3.
Dans une autre fenêtre ouvrons le fichier texte
"impédance_TD2001_&_J321.txt"
et copions son contenu dans le clipboard (on peut par exemple faire [CTRL] [A] puis [CTRL] [C])
plaçons nous dans notre classeur excel en case A3 de la page
et faisons [CTRL] [V]

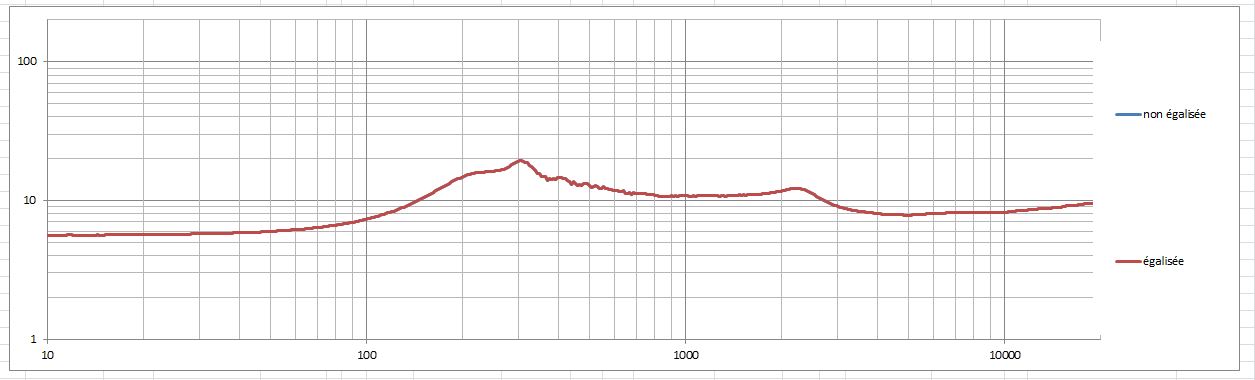

A la page "Egaliseur_impedance" si toute les valeurs de R1, R2,R3 et R4 sont mises à 10000000 (1 million ou plus), la courbe rouge se superpose à la courbe bleue qui est la courbe d'impédance obtenue par l'utilisation de LIMP .
Dans le prochain message nous allons voir comment égaliser les pics visibles sur cette courbe aux alentours de 250Hz et de 2200Hz.
Cordiales salutations,
Jean-Michel Le Cléac'h
