RE: FILTRE SERIE : Partage d'expériences
Bonjour Dominique-Tanguy,
Cela ne suffit pas de considérer l'impédance réelle du Hp relevée sur la courbe d'impédance mesurer.
La courbe d'impédance que tu a obtenue par la mesure montre la remontée selfique aux hautes fréquences dont j'ai parlé. Elle necessite une linéarisation par 1 ou 2 réseaux RC (voir ma simulation donnée dans un message précédent).
Dans un but péagogique considérons un filtre passe-bas constitué d'une simple self de 3 millihenry en série avec le 416.
J'ai rapidement calculé le niveau reproduit par le HP (si celui si avait une courbe de réponse plate) dans 2 cas:
1) on considère une impédance linéarisée du 416 soit soit 9ohms
2) on considère l'ensemble de la courbe d'impédance réelle non linéarisée du 416.

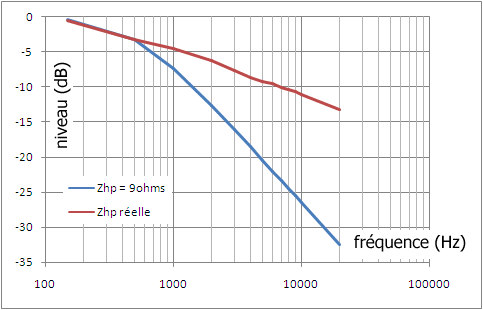

Voici le résultat.
Comme on le voit dans le cas où l'impédance n'est pas linéarisée la pente d'atténuation est beaucoup plus faible que la pente de 6dB/octave d'un filtre du premier ordre. L'erreur sur le niveau atttendu est de 20 décibels à 20kHz.
C'est pour cette raison qu'il faut linéariser la remontée selfique de l'impédance du 416.
Cordiales salutations
Cela ne suffit pas de considérer l'impédance réelle du Hp relevée sur la courbe d'impédance mesurer.
La courbe d'impédance que tu a obtenue par la mesure montre la remontée selfique aux hautes fréquences dont j'ai parlé. Elle necessite une linéarisation par 1 ou 2 réseaux RC (voir ma simulation donnée dans un message précédent).
Dans un but péagogique considérons un filtre passe-bas constitué d'une simple self de 3 millihenry en série avec le 416.
J'ai rapidement calculé le niveau reproduit par le HP (si celui si avait une courbe de réponse plate) dans 2 cas:
1) on considère une impédance linéarisée du 416 soit soit 9ohms
2) on considère l'ensemble de la courbe d'impédance réelle non linéarisée du 416.
Voici le résultat.
Comme on le voit dans le cas où l'impédance n'est pas linéarisée la pente d'atténuation est beaucoup plus faible que la pente de 6dB/octave d'un filtre du premier ordre. L'erreur sur le niveau atttendu est de 20 décibels à 20kHz.
C'est pour cette raison qu'il faut linéariser la remontée selfique de l'impédance du 416.
Cordiales salutations
Dominique-Tanguy a écrit :Pour le 515-8G, la mesure a montré un résultat qui ne semblait pas imposer de linéraisation. Je trouve 9 Ohms à la fréquence de coupure théorique (voir courbe jointe).
J'ai peut être mal compris tes explications. Je rappelle que je ne suis pas un professionnel de l'électronique...
Cordialement,
Dominique Tanguy
