Pavillon Iwata 1 pouce - François-D - 09/06/2020
Bonsoir ami Mélaudistes.
J'ai modélisé un pavillon Iwata, suivant l'article décris dans le livre de Jean Hiraga.
Je prévois une version 2 pouces
A votre service
François-D
RE: Pavillon Iwata 1 pouce - Dominique-Tanguy - 09/06/2020
C'est chouette ! Je suppose qu'il faut une grande imprimante 3D pour sortir des pièces pareilles ?
RE: Pavillon Iwata 1 pouce - François-D - 10/06/2020
Dominique-Tanguy a écrit :C'est chouette ! Je suppose qu'il faut une grande imprimante 3D pour sortir des pièces pareilles ?
Bonjour Dominique, oui en effet cela demande de grande imprimante surtout pour la version 2 pouces, pour la version 1 pouce, c'est un peut plus facile a trouver.
Bonne journée
Francois-D
RE: Pavillon Iwata 1 pouce - xcdm - 10/06/2020
Bonjour, cela m’intéresse, c’est génial de proposer cela.
Bonne jounée
Xavier
RE: Pavillon Iwata 1 pouce - françois/ EAR - 10/06/2020
Bonjour,
Ceci m'intéresse également, quelles sont les dimensions hors-tout, en "gros"?
RE: Pavillon Iwata 1 pouce - nicolasd - 10/06/2020
François-D a écrit :Bonsoir ami Mélaudistes.
J'ai modélisé un pavillon Iwata, suivant l'article décris dans le livre de Jean Hiraga.
Le pav Iwata décrit est un 2" ... comment tu es passé à 1" ? je ne pense pas qu'une simple homothétie suffise ...
RE: Pavillon Iwata 1 pouce - François-D - 10/06/2020
nicolasd a écrit :François-D a écrit :Bonsoir ami Mélaudistes.
J'ai modélisé un pavillon Iwata, suivant l'article décris dans le livre de Jean Hiraga.
Le pav Iwata décrit est un 2" ... comment tu es passé à 1" ? je ne pense pas qu'une simple homothétie suffise ...
Bonsoir.
Oui j'ai effectué une simple homothétie, c'est peut être empirique, mais c'est ce que j'ai fait sur mes pavillons bois, et ça fonctionne très bien.
Et je ne suis pas un spécialiste, mais la on parle de circulation de fluide, l'air dans ce cas, et je ne voit pas ce qui pourrait gêner le bon fonctionnement de ce pavillon, l'expansion reste identique, il n'y a que les dimensions qui change.
Si un spécialiste peut me démontrer que j'ai tord,(c'est possible)j'attend avec impatience les explications.
François-D
RE: Pavillon Iwata 1 pouce - François-D - 10/06/2020
françois/ EAR a écrit :Bonjour,
Ceci m'intéresse également, quelles sont les dimensions hors-tout, en "gros"?
Bonsoir .
D'abord merci pour l’intérêt sur le sujet.

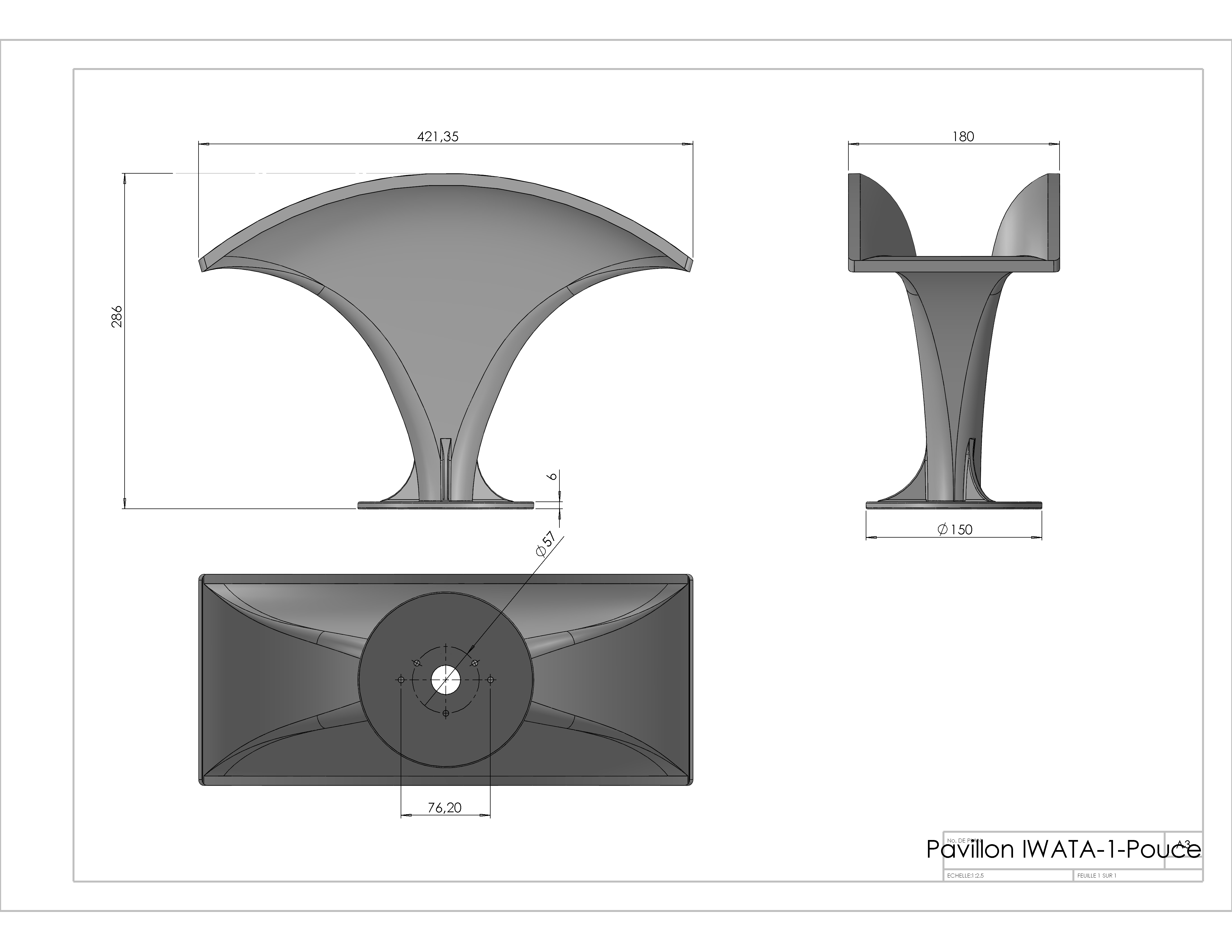

Les dimensions sont hauteur 180 mm profondeur 286 mm et largeur 422 mm.
Je fais des recherches autour de moi pour chercher une personne équipé d'une imprimante 3D de grand format.
Ci joint le plan avec les dimensions hors tout
François-D
RE: Pavillon Iwata 1 pouce - gebesoft - 10/06/2020
Bonjour à tous,
Pour les intéressés aussi le 500wood Onken
RE: Pavillon Iwata 1 pouce - François-D - 10/06/2020
Bonsoir.
Le pavillon 500 wood Onken est pas mal aussi, je vais le modéliser, et l'avantage de ce pavillon c'est qu'il est peut être de le fractionner, ce qui permettrais, de le réaliser en plusieurs partie, ce qui faciliterais , la réalisation,car ne nécessitant pas une imprimante de grande dimensions, a voir.
François-D
