Une vieille connaissance - brunop - 02/12/2018

Le preampli "le tube" vous dit quelque chose?
Parlons-en.
Jean HIRAGA nous a pondu dans le N°25 de L'AUDIOPHILE un preampli
avec un tube ECC 83 par canal.

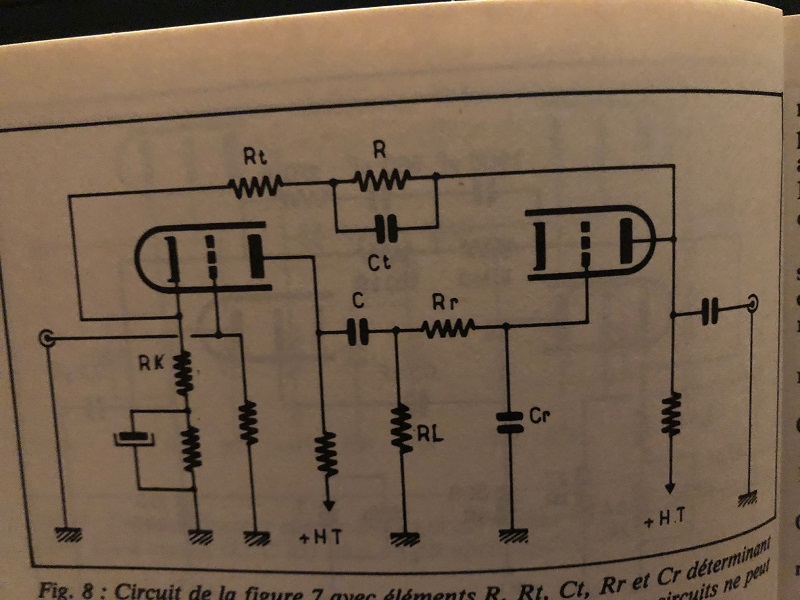

Je rappelle brièvement le schéma:
-Deux étages d'une ECC83 avec une RIAA en deux temps ,la correction grave ,active, entre la cathode du tube d'entrée et la plaque du tube de sortie.
La correction aigu ,en passif, entre les deux tubes.
Avec un contacteur à trois positions trois entrées différentes qui passent toutes par le deuxième tube non contre réfactionné.
Les tubes sont utilisés dans une partie très linéaire (400V pour l'entrée
470 pour la sortie)
Bref cette réalisation m'a toujours intriguée et j'ai eu récemment l'occasion d'en acquérir un, ça fait 15 ans que je cherche!!

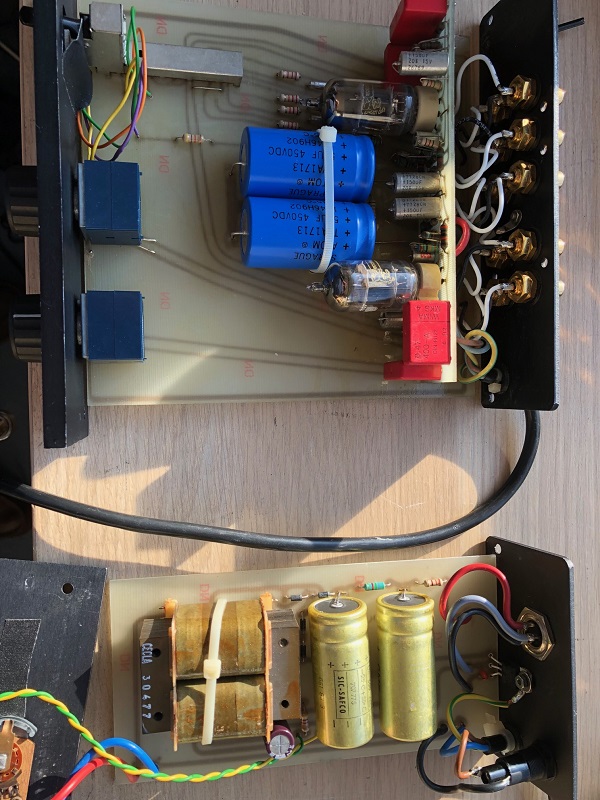

Je vous présente des photos avant et après modification.

La dernière photos représente une partie de ce qui a été changé.

Je n'ai pour l'instant testé la bête que sur le linéaire et c'est très encourageant .
C'est surtout le RIAA que je dois tester mais il n'y a pas de raison.
Bruno


RE: Une vieille connaissance - Dominique-Tanguy - 02/12/2018

Visiblement, tout le monde ici se fout de ton Tube ?

Très belle restauration, j'ai hâte d'ėcouter ça devant le 211...

Je ne vois pas les composants Degawa.


RE: Une vieille connaissance - PierreRa - 02/12/2018

Mais non on ne s'en fout pas Smile
Suis intéressé, encore un sujet à suivre !
Un p'tit schéma ? puisqu'on a apparemment plus accès à l'Audiophile.


RE: Une vieille connaissance - calivin - 02/12/2018

Moi je suis avec un grand intérêt.


RE: Une vieille connaissance - Grand_Floyd - 02/12/2018

Rectification : ce n'était pas l'Audiophile N°25 mais le 24 !


RE: Une vieille connaissance - Dominique-Tanguy - 02/12/2018

J'en ai utilisé pendant plusieurs annėes, couplė avec un Hiraga 20 watts. Je l'ai vendu il y a longtemps...

Il ne faudrait pas vendre, mais là, on risque de se retrouver comme Bruno, avec un appartement transformė en musėe...


RE: Une vieille connaissance - brunop - 02/12/2018

Non Dominique il n'y a pas de module DEGAWA, n'empêche il est quand même
traité en conséquence.
La jeune génération ne connait pas ce produit mais à notre époque c'était mythique.
Alors j'ai écouté ce preampli avant modif puis après ;c'est qd même étonnant ,pas encore testé le RIAA.
Les chimiques sont remplacés par des BLACKGATES, les condo" tantale " par des MUSES et les WIMA MKS (mylar)
par des WIMA MKP10+STYROFLEX.
Je retrouve le plan de principe et je le poste.
Bruno


RE: Une vieille connaissance - PierreRa - 02/12/2018

Cool !


RE: Une vieille connaissance - brunop - 02/12/2018




RE: Une vieille connaissance - jys - 02/12/2018

PierreRa a écrit :Cool !
que voilà un beau circuit tout en équilibre et finesse...on est dans la Zen-schématèque...
https://forums.melaudia.net/attachment.php?aid=23244
