H-frame bois ou tuyau d’égout ? - escartefigue33 - 17/12/2020
Bonjoir,
Je ne sais plus qui a prétendu un jour qu'il n'y avait aucune raison pour qu'un h-frame carré descende moins que le même circulaire.
Eh bien, toujours soucieux d'une vérité implacable, j'ai comparé les deux ce jour.

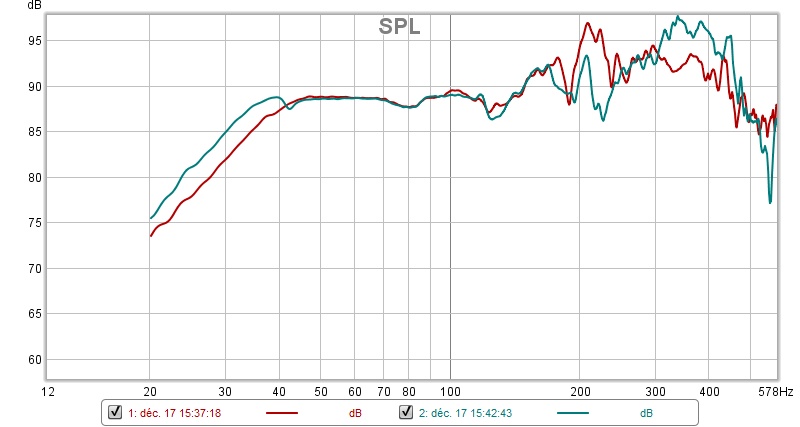

En rouge le H-frame carré en bois, en vert le H-frame rond en tuyau de chiottes.
Même HP (Alpha15A) même profondeur, mêmes conditions de mesure.
IL faut se rendre à l'évidence, il se passe quelque chose dans les coins...
cdt,
Gérard
RE: H-frame bois ou tuyau d’égout ? - Patrick - 17/12/2020
Bonsoir Gérard?
Je vois que tu n’arrêtes pas de chercher.
Ça fait plaisir.
Cordialement
Patrick
RE: H-frame bois ou tuyau d’égout ? - forr - 17/12/2020
escartefigue33 a écrit :En rouge le H-frame carré en bois, en vert le H-frame rond en tuyau de chiottes. Même HP (Alpha15A) même profondeur, mêmes conditions de mesure. IL faut se rendre à l'évidence, il se passe quelque chose dans les coins...Des bruits de chasse. Je sors.
RE: H-frame bois ou tuyau d’égout ? - Grand_Floyd - 17/12/2020
J'avais essayé le H-Frame carré en bois et lui trouvais un manque d'énergie. Je pense que tu as raison Gérard, il se passe quelque chose dans les coins. L'onde doit être un peu étirée. il faudrait pouvoir voir cette onde. Peut-être un truc tout bête comme générer de la fumée devant le H-Frame permettrait d'y voir plus clair si j'ose dire : https://www.thomann.de/fr/stairville_af_40_dmx_mini_fog_machine.htm?glp=1&gclid=CjwKCAiAoOz-BRBdEiwAyuvA635tPh5fVmF3JQ_p3a3WqmWODU9rH1fgTdye2wM5o7o_Vzqjwgja5RoC4AQQAvD_BwE
RE: H-frame bois ou tuyau d’égout ? - jeanmichelb - 17/12/2020
escartefigue33 a écrit :En rouge le H-frame carré en bois, en vert le H-frame rond en tuyau de chiottes.Les petits coins ?
IL faut se rendre à l'évidence, il se passe quelque chose dans les coins...
RE: H-frame bois ou tuyau d’égout ? - escartefigue33 - 17/12/2020
J'arrête pas de le dire, le PVC est un matériau de premier choix en acoustique,
Ma première enceinte en PVC de 14mm d'épaisseur, soudée à l'air chaud date de la fin des années 70 je l'ai encore.
J'ai même fait un clone d'Elipson 1303 en PVC soudé dans les années 80.
La densité du matériau est très supérieure à celle du bois.
Mais dans le cas du H-Frame, je pense que c'est la forme qui fait la différence, le HP mesure 385mm de diamètre, il faut fraiser le tuyau pour l'encastrer, la surface totale du tuyau est utilisée, pas d'ondes stationnaires.
Pour les amateurs de pavillons, on doit faire des choses sympas avec le PVC.
Chauffé vers 90 degrés dans une étuve, on le forme comme on veut, une fois refroidi, il garde la forme.
De plus, il se soude très bien à l'air chaud.
Cdt,
Gérard
RE: H-frame bois ou tuyau d’égout ? - Grand_Floyd - 17/12/2020
Quand j'aurai un moment je referai un essai de mes H-Frame après avoir bouché les coins avec des calles en bois. Ça fera un octogone irrégulier mais ça se rapprochera de ton tuyau de chiotte.
RE: H-frame bois ou tuyau d’égout ? - PFB - 17/12/2020
38cm de diamètre? dites, vous faites de sacrées caisses...
PFB
RE: H-frame bois ou tuyau d’égout ? - gillesni - 17/12/2020
escartefigue33 a écrit :Bonjoir,
Je ne sais plus qui a prétendu un jour qu'il n'y avait aucune raison pour qu'un h-frame carré descende moins que le même circulaire.
Eh bien, toujours soucieux d'une vérité implacable, j'ai comparé les deux ce jour.
En rouge le H-frame carré en bois, en vert le H-frame rond en tuyau de chiottes.
Même HP (Alpha15A) même profondeur, mêmes conditions de mesure.
IL faut se rendre à l'évidence, il se passe quelque chose dans les coins...
cdt,
Gérard
Salut Gérard,
Dans les coins, peut-être, et peut-être aussi entre parois parallèles, et enfin peut-être parce que la surface du conduit n'est pas la même ?
Content de voir que tes papillons ont plu à Dominique. Il a de l'oreille, le garçon.
Tes papillons étaient déjà sympas il y a quatre/cinq ans, mais je suis sûr que tu as dû bien améliorer leur mise au point depuis mes passages.
RE: H-frame bois ou tuyau d’égout ? - escartefigue33 - 18/12/2020
PFB a écrit :38cm de diamètre? dites, vous faites de sacrées caisses...
PFB
Bonjour,
Le H-frame est constitué d'un tuyau de 40cm de diamètre et autant de longueur, surmonté du papillon, le total mesure 40x40x105 cm, même si c'est plus gros que des PSI, il ya plus volumineux, d'autant plus que l'allure est bien plus agréable qu'une simple caisse parallélépipédique.
Mais tous les égouts sont dans la nature...
Cdt,
Gérard
