(19/03/2025-12:07:33)6336A a écrit : ... N'est-ce pas, RM8 ?

(19/03/2025-12:07:33)6336A a écrit : Et ne vient pas dire que c'est du troll... C'est toi qui parles d'optimisation.

(18/03/2025-14:47:29)Ludovico a écrit : J'ai une AT33EV qui me comble. Tu as touché la tienne à combien ? Le prix pour la France est assez élevé.
PS: le gabarit de la Technics n'est pas très fiable. Mieux vaut utiliser un vrai protractor.

(19/03/2025-15:33:54)RM8Kinoshita a écrit : Question : comment quantifies-tu donc précisément le nombre d' "informations perdues à la lecture" ?

À ce que je sache, il y a peu de signaux musicaux en-dessous de 30Hz sur un vinyle, et quasiment rien pour ne dire rien du tout à 20Hz.

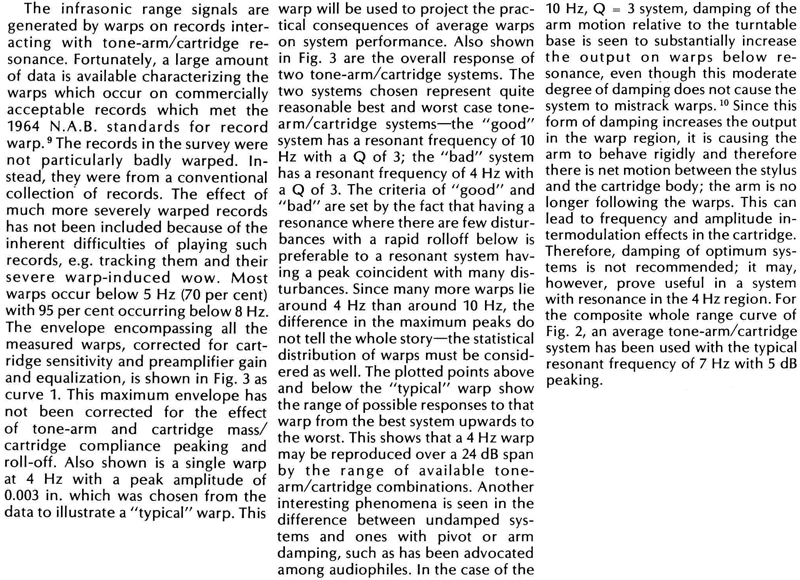

Comme je le disais, la documentation que je viens de poster nuance fortement les conclusions de ton message ci-dessus.

crdt.

(19/03/2025-12:07:33)6336A a écrit :

Citation :un gros travail d’optimisation à faire avec cette cellule

La 1ere chose à faire lors de l’optimisation d’une cellule est l’accord avec son bras.

Ce modèle a une compliance dynamique à 100Hz de 16x10-6 cm/dyne, donnée constructeur.
 A 10Hz, ce qui nous intéresse, cette compliance sera de l’ordre de 25x10-6 cm/dyne. On multiplie généralement par un facteur compris entre 1,6 et 1,8.
Donc pour une MC, c’est une cellule plutôt souple qui convient pour des bras de masse effective plutôt légers, moyens grand maximum.

Le bras technics a une masse effective de 12gr avec son porte-cellule d’origine donné pour 7,6gr. C'est une masse effective moyenne. En l’enlevant pour mettre le AT-LH11H, tu augmentes sa masse effective. Et c’est exactement ce qu’il ne faut pas faire avec une cellule souple.

Si tu conserves ton porte-cellule original, tu as 12gr + 7,6gr soit environ 20gr en ajoutant les vis et câbles. On se reporte sur le tableau ci-dessous, et on constate une fréquence de résonance de 7Hz, ce qui est déjà trop bas.



Avec le porte-cellule audio technica de 11gr, on ne connait plus la masse effective du bras. Il existe alors une méthode approchée très fiable :
On pèse l’ensemble porte-cellule + cellule montée, (tu dois dépasser les 19gr) on multiplie le tout par 1,3 soit 25gr, et on se reporte sur le tableau :

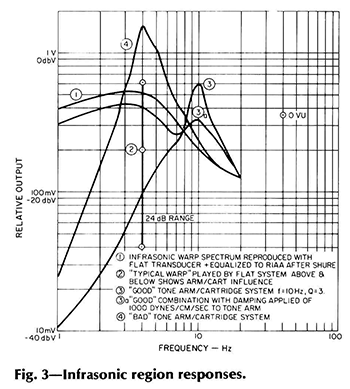

 Ce qui nous donne une résonance à un peu plus de 6Hz. Encore plus bas, et trop proche de la zone de voilure des disques, que voici :



Bref, cette cellule convient pour des bras de masse effective comprise entre 5gr et 10gr, afin d'avoir une résonance de 8Hz grand minimum, encore acceptable.

Le choix du prépré ou du transfo vient après. 12 ohm, c'est peu en bruit, soit 446 pV /√Hz. Le prépré devra avoir un bruit équivalent ou inférieur à son entrée. N'est-ce pas, RM8 ?

Et ne vient pas dire que c'est du troll... C'est toi qui parles d'optimisation.

Citation :On peut visualiser simplement cette résonnance avec un disque de mesure avec bruit blanc ou bruit rose large bande et une fft en temps réel avec REW. Le disque Elipson contient de tels signaux.

Citation :J’ai lu que la résonnance bras cellule devait se trouver entre 7Hz et 15Hz.
Selon ce que tu indiques entre 10 et 15Hz serait préférable.

(19/03/2025-10:09:49)RM8Kinoshita a écrit :

(18/03/2025-20:19:52)hicham a écrit : Bonsoir Rm8 et bonsoir a tous .
Enfin arrivée ,félicitations j'espère quelle te comblera.
de mon coté le mariage de la oc9xen avec la 1200 Technics n'était pas ouf je l'ai testé sur la linn ça n'a pas matché non plus ,au fait je regrette un peu cet achat elle quasi neuve elle a tourné je crois même pas 30 heurs, bon la xsl ne joue pas dans la même gamme de prix , je crois que je n'aime pas son caractère ,et comme beaucoup de constructeurs ont souvent la même signature sonore je me suis arrêté la.
En tous cas elle est belle et j'espère que tu pourras la dompter et qu'elle te séduira.

a bientôt pour tes avis.
Avec passion

Bonjour hicham,

Quels problèmes as-tu rencontré avec cette AT-OC9XEN petite sœur de la XSL ? Problèmes de montage, ou de charge électrique ?
Comment était-elle chargée chez toi ? Montée sur quelle coquille ?

As-tu soigné le montage en termes de précision, par exemple réglage de l'overhang / force d'appui / VTA ? (il faut les bons outils)



Par exemple, sur mon montage (malgré la mauvaise qualité de photo) c'est visible le bras est encore un poil haut,
le nez de la coquille "plonge" très légèrement (mais le réglage est fait sur un disque vinyle très fin ...) :




Sur les fora anglo-saxons, j'ai lu que les performances sonores optimales étaient obtenues au bout d'un temps de rodage mécanique d'une 50aine d'heures pour cette cellule.

crdt.
