RE: pav grave replié - LargeBande - 01/08/2023

111

RE: pav grave replié - Fred Lainé - 01/08/2023

C'est beau, mais très dur à faire, surtout les côtés.
Les dessus et dessous se plient sans trop de mal dans du contreplaqué cintrable.
Les côtés il faut faire des traits de scie pour arriver à le tordre dans les deux sens.
J'ai eu du mal pour mes 22a
Fred

RE: pav grave replié - LargeBande - 01/08/2023

111

RE: pav grave replié - Carolus - 01/08/2023

(01/08/2023-18:58:34)LargeBande a écrit : ..... Désolé, je dessine mal, ça ferait un truc comme ça :



Cdlt

... cela me semble être mon WE66A .... en une seul piece ....  magnifique projet.
Do it.
Karel

RE: pav grave replié - Jean-Louis P - 01/08/2023

Hello Patrick

En horizontal plus logeable et très facile à faire tu as https://forums.melaudia.net/showthread.php?tid=8061&pid=114732

Edit : Il semble que le lien du forum Klipsch ait changé, voir https://www.hometheatershack.com/threads/build-a-quarter-pie-bass-horn-easy.73321/

Cdt
Jean-Louis

RE: pav grave replié - nicolasd - 01/08/2023

(01/08/2023-18:58:34)LargeBande a écrit : Pour l'instant j'imagine un pav médium style e-jmlc 300 posé sur au dessus de la bouche du pav 606.
Je voudrais le pav 606 démontable dans le style des WE.
Ma pièce fait 6 m de large exploitable.
Merci à toi ,
Cdlt
Patrick

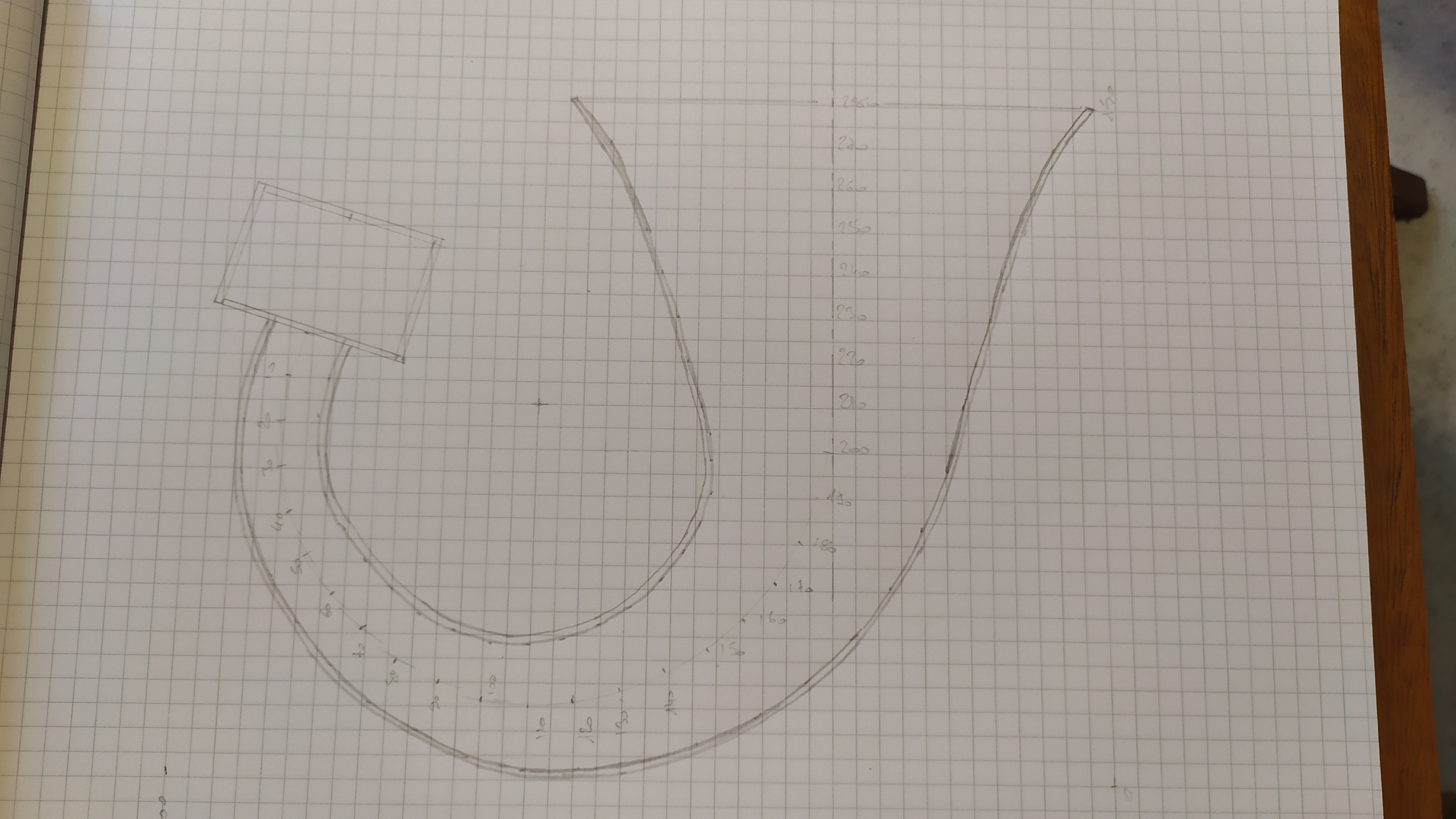

Désolé, je dessine mal, ça ferait un truc comme ça :
Cdlt

Si tu mets le pav de grave en vertical et que tu as la hauteur nécessaire, autant faire juste un coude à 90° . Ou sinon couché vu quevtu as de la largeur, mais limiter les enroulements...

RE: pav grave replié - Tup7RGazs5R2 - 02/08/2023

et en utilisant les coins du plafond et des murs (du fond et sur le côté) ça donnerait quoi pour faire un pavillon ? On part du centre de la pièce en haut (la compression collé au plafond) avec une planche en biais sur le plafond et le mur du fond, ensuite on descend avec une autre planche en biais entre le mur du fond et le mur de côté après en bas pour la bouche on fait un retour montant vers la position d’écoute. Cela serait assez facile à faire juste des tasseaux sur les murs pour pouvoir y fixer les planches et un bout droit vertical pour tenir la sortie du pavillon (vers l’intérieur de la pièce) . bon le conduit du pavillon serait triangulaire mais il serait aussi possible de casser l’arête interne du coin par une planche en biais (entre le mur du fond et celui de côté), il y aurait de la longueur et une bouche correcte, mais au niveau du son ça donnerait quoi ? Bon tout doit aussi  dépendre aussi de la construction des murs et du plafond (en dur ou placo et divers).

RE: pav grave replié - Fred Lainé - 02/08/2023

Patrick, ton pavillon pourrait ressembler à ça.
je suis parti d'un exponentiel 34 Hz, 30 cm par 16 cm jusqu'à 110 de haut par 146 de large, 280 cm de long.
J'ai fait une progression linéaire de 30 à 146
Ca rentre dans ton cahier des charge.
fred

RE: pav grave replié - LargeBande - 02/08/2023

111

RE: pav grave replié - jefourcade - 02/08/2023

Bonjour à tous,

Pour replier un pavillon, on peut utiliser la méthode employée sur les 15A et 66A. Voici un exemple de la méthode :

[Image: 606.JPG]

On remarque que la ligne médiane sur laquelle sont reportées les cotes des sections du profil est engendrée en enroulant une corde de longueur fixe sur un disque de rayon donné. En enroulant cette corde, sa longueur diminue et crée donc une courbe en forme de spirale.

La propriété fondamentale de cette courbe médiane est que sa tangente en tous points est perpendiculaire à la corde qui l'engendre.

J'ai simulé ton pavillon avec tes données dans HornResp, on obtient une bonne réponse. Il faut donc garder les caractéristiques du pavillon : hyperbolique avec un facteur de forme de 0.65.

[Image: reponse.JPG]

Tu trouveras ci-joint un tableur qui calcule la courbe de repliement. J'ai pris comme rayon du disque 0.1 m et comme longueur initiale de la corde 0.75m. J'ai commencé la courbure à 50 cm de la bouche. Voici ce que ça donne (sans les 50 cm de la bouche) :

[Image: Pav.png]


Ça rentre au chausse-pied. Tu peux jouer avec le tableur pour modifier les valeurs du rayon et de la longueur initiale.

Cdl
Jean
