RE: Au revoir NE5534 - œdicnème - 02/01/2024
(01/01/2024-20:40:10)Dominique a écrit : Bonsoir Julien,
- 816 pages , 2kg.
Ou alors ça by Douglas Self himself...
Il en est à sa troisième édition (2020) :
http://www.douglas-self.com/ampins/books/ssad3.htm
RE: Au revoir NE5534 - œdicnème - 02/01/2024
(01/01/2024-19:36:14)Julien a écrit : Ça m’intéresse hautement ; moi qui voulais bricoler un mini preamp phono avec un AOP.Une cellule n'est pas symétrique mais flottante.
Pas forcément symétrique (pas l’usage), mais simple et efficace….
Elle n'a donc pas besoin d'un préampli à entrée symétrique.
Celui-ci ne peut être utile que si la liaison entre la cellule et le préampli
est longue et symétrique. Ca n'a pas d'intérêt dans une installation domestique.
RE: Au revoir NE5534 - Dominique - 02/01/2024

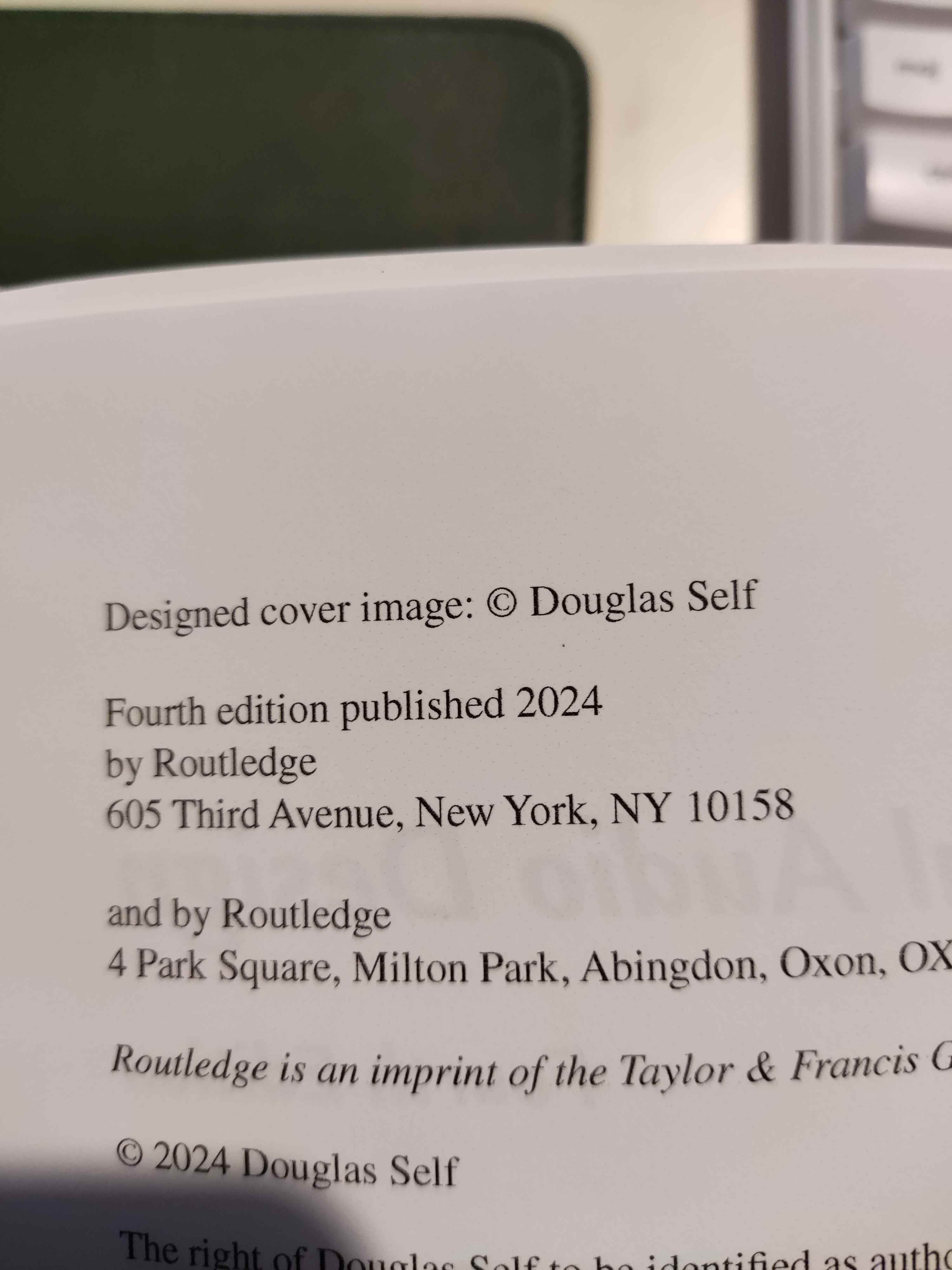

(02/01/2024-00:06:37)œdicnème a écrit : Il en est à sa troisième édition (2020) :- La quatrième est toute fraiche !
http://www.douglas-self.com/ampins/books/ssad3.htm
RE: Au revoir NE5534 - JCB - 02/01/2024
Meilleurs voeux à tous et toutes.
Il existe aussi, aux presses polytechniques et universitaires romandes, des livres de fond d'électricité, d'électronique, d'électroacoustique etc...
23 Ouvrages dont une bonne dizaine décortiquent des circuits et principes applicables à l'audio et plus encore.
RE: Au revoir NE5534 - jsilvestre - 02/01/2024
(31/12/2023-19:06:54)RM8Kinoshita a écrit : C'est évident (pour Bateman du moins, mais aussi pour d'autres) que le condensateur qui modifie le moins l'enveloppe harmonique du signal est gagnant.
Souvent l'oreille est un très mauvais juge en ce domaine, car elle préfère les colorations *plaisantes* ajoutées au signal. Type H2/H3 qui sont parfaitement visibles aux mesures.
Malheureusement c'est loin d'être aussi simple et c'est bien dommage...
Avec le numérique ajouter des harmoniques est un jeu d'enfant et l'audiophile pourrait choisir ses harmoniques favorites à volonté d'un simple click.
Pourquoi les appareils audio n'offrent pas cette possibilité?
joël
RE: Au revoir NE5534 - jsilvestre - 02/01/2024
(31/12/2023-19:42:02)œdicnème a écrit : C'est sous-entendre que c'est l'accordeur qu'était Bateman qui aurait du mener l'aspect audio-qualitatif de cette étude et non l'électronicien. Il a toutefois mis en évidence l'excellence des condensateurs NPO/COG qui a été favorablement accueillie chez les technaudiodiophiles ainsi que celle des chimiques bipolaires et l'effet d'en mettre deux en série. Il n'y a pas eu d'échos audibles de la part des subjectivistes, sans doute n'en ont-ils pas été bien informés.
Un technaudiophile a le droit d'ouvrir les oreilles aussi, dommage de ne pas le faire...
(31/12/2023-19:42:02)œdicnème a écrit :œdicnème a écrit :Self :chaque condensateur entre le rail d'alimentation et la masse comporte le risque d'injecter du bruit du rail dans la masse.Pourquoi, en la mettant sur le tapis, ne point en détailler la méthode ?
Ouh c'est vilain ça! En réfléchissant un peu il est possible d'avoir un découplage correctement réalisé sans injecter de bruit dans la masse! Mais il est vrai que c'est plus compliqué...
En fléchissant un peu, on peut penser à deux chemins différents.
2 solutions, ne pas laisser de courant autre que la musique passer par les masses ou bien il faut s'assurer que le courant soit constant et à faible bruit.
La première implique de multiplier les alimentations, une par AOP ou en soignant l'implantation et le routage du circuit imprimé pour un groupe de 2 ou 3 AOP. Pour cela il faut rapidement utiliser un circuit imprimé 4 couches ou plus.
Pour la deuxième tu trouveras un exemple de réalisation ici : https://forums.melaudia.net/showthread.php?tid=11864&pid=195037#pid195037
Dans la pratique un mélange des 2 peut aider.
joël
RE: Au revoir NE5534 - RM8Kinoshita - 02/01/2024
(02/01/2024-17:18:18)jsilvestre a écrit :(31/12/2023-19:06:54)RM8Kinoshita a écrit : C'est évident (pour Bateman du moins, mais aussi pour d'autres) que le condensateur qui modifie le moins l'enveloppe harmonique du signal est gagnant.
Souvent l'oreille est un très mauvais juge en ce domaine, car elle préfère les colorations *plaisantes* ajoutées au signal. Type H2/H3 qui sont parfaitement visibles aux mesures.
Malheureusement c'est loin d'être aussi simple et c'est bien dommage...
Avec le numérique ajouter des harmoniques est un jeu d'enfant et l'audiophile pourrait choisir ses harmoniques favorites à volonté d'un simple click.
Pourquoi les appareils audio n'offrent pas cette possibilité?
joël
Si si, je t'assure que c'est ce qu'on fait tous les jours en studio.
Il y a tous les plugins pour "shaper" le son des instruments, ajout de H2 pour la chaleur et le moelleux du son, de H3 pour la précision et le côté nerveux, incisif.
crdt.
RE: Au revoir NE5534 - Lna - 02/01/2024
Bsr,
"
(31/12/2023-18:08:59)jsilvestre a écrit : À mon avis le titre de son étude "Capacitor Sound" n'est pas très adéquat. Ce ne sont que des mesures de distorsions pas un seul test d'écoute et il ne parle pas de l'éventuelle corrélation entre ses mesures de distorsions et le son. C'est très intéressant pour faire des appareils non audio comme des appareils de mesures mais pour de l'audio l'intérêt est perdu...
D'autant plus que ses conclusions s'avèrent être des catastrophes pour l'oreille! "
Amha. Un câble est modélisable par par un assemblage de Résistance(s)/Capacité(s)/Inductance(s). Les condensateurs aussi.
Pour ma part et selon moi j'ai rien comme information en littérature Franco française pour l'audio de bien intéressante.
La littérature anglo-saxonne est plus pragmatique et est plus complète que la française. D. Self et quelques autres,
Hors audio R. Pease (traduite), Horowitz et Hill (traduite aussi) puis rien d'autre.
J'ai l'impression que l'on passe pour des feignasses ou des illettrés de la langue anglaise. Amazon nous répond comme éditeurs: Newnes, McGraw Hill. Pour les éditeurs français je connais les bouquins bah c'est pas aussi complet.
Snif.
La Lna
RE: Au revoir NE5534 - thierry38D - 02/01/2024
Et notre bon vieux LM833 ?https://www.ti.com/lit/gpn/LM833
RE: Au revoir NE5534 - RM8Kinoshita - 02/01/2024
Bonsoir,
(02/01/2024-00:14:11)œdicnème a écrit :(01/01/2024-19:36:14)Julien a écrit : Ça m’intéresse hautement ; moi qui voulais bricoler un mini preamp phono avec un AOP.Une cellule n'est pas symétrique mais flottante.
Pas forcément symétrique (pas l’usage), mais simple et efficace….
Elle n'a donc pas besoin d'un préampli à entrée symétrique.
Celui-ci ne peut être utile que si la liaison entre la cellule et le préampli
est longue et symétrique. Ca n'a pas d'intérêt dans une installation domestique.
Je pense que Julien parlait de la sortie du RIAA,
symétrique sur XLR ou asymétrique sur RCA,
les deux versions existent. My bad pour ne pas avoir posté les 2 liens
crdt.
