Démarrage d'une alimentation à découpage - calivin - 26/11/2017
Bonjour,
C'est une alimentation que l'on trouve sur les lecteurs CD ou DVD.
Sur le petit connecteur relié aux dominos (photo 2), c'est l'alimentation permanente ,de veille (5v et 12v).
Sur les autres connecteurs je n'ai rien.
Le fil blanc est au potentiel du fil noir. Si je le relie au fil rouge, je démarre ?
Référence "adapter tech std-d112" :
http://www.buyland.fr/store/popup_add_image.php?pID=2361&products_id=2361
Merci pour vos retours,
Vincent
RE: Démarrage d'une alimentation à découpage - italia - 26/11/2017
une alim veille fonctionne en permanence, 5V,
l'autre de puissance attend la commande , etat haut ou bas,
qui va sur un optocoupler ou un transistor ou au circuit de puissance lui meme directement.
la ref du circuit de puissance , celui qui est reliée au plus gros transfo???
RE: Démarrage d'une alimentation à découpage - Grand_Floyd - 26/11/2017
Bonjour Vincent,
Tu as quelle tension entre le blanc et le rouge?
Si c'est une entrée de commande,ça consomme peu.Essaye d'abord d'y mettre une résistance de 10K par exemple pour voir ce qui se passe,et diminuer la valeur si nécessaire,tout en contrôlant le courant qui y passe.
RE: Démarrage d'une alimentation à découpage - escartefigue33 - 26/11/2017
Bonjour,

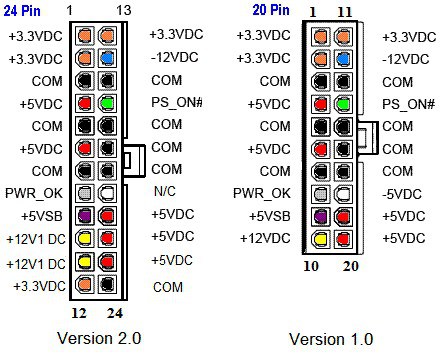

La borne qui permet le démarrage se trouve plutôt sur le gros connecteur blanc à 20 pins.
Tape "connecteur alimentation PC" sur gogol
Normalement, c'est la pin 14 qu'il faut relier à la masse (fil noir).
Le fil de commande peut être vert, blanc ou marron.
Gérard
RE: Démarrage d'une alimentation à découpage - escartefigue33 - 26/11/2017
POur préciser, les couleurs sont normalisées:
Le noir est le 0V
le rouge +5V
le blanc -5V
le jaune +12V
le bleu -12V
l'orange +3V3
le gris power OK (sortie)
Le violet +5V permanent (je crois)
le fil de commande est généralement le vert mais il peut avoir une autre couleur
Donc ton fil blanc pourrait être un -5V à zéro tant que l'alim n'a ps démarré.
Gérard
RE: Démarrage d'une alimentation à découpage - calivin - 26/11/2017
Bonjour Claudio, Christian, Gérard,
Merci pour vos réponses.
La réf d'un transistor proche du gros transfo est phx7nq60e.
La tension entre le fil noir et blanc est nulle, sans qu'il y ait continuité électrique entre les deux.
Donc 4,75 volts entre rouge et blanc.
Je vais essayer 10K entre rouge et blanc.
Le "gros" connecteur a 8 broches, c'est une réplication des connecteurs d'alim standards IDE et non un connecteur d'alim de PC.
Mais j'ai justement une alim de PC à pouvoir démarrer manuellement.
Vincent
RE: Démarrage d'une alimentation à découpage - italia - 26/11/2017
le faisceaux cache le transistor de commande on off sur la photo
c'est le fil blanc que il faut etat bas
reunir le blanc avec le jaune sur le petit connecteur voir photo
RE: Démarrage d'une alimentation à découpage - calivin - 26/11/2017
italia a écrit :le faisceaux cache le transistor de commande on off sur la photo
c'est le fil blanc que il faut etat bas
reunir le blanc avec le jaune sur le petit connecteur voir photo
Tu veux dire relier le blanc au noir sur le petit connecteur ?
Le jaune c'est 12 volts / noir.
Je fais une photo de la zone.

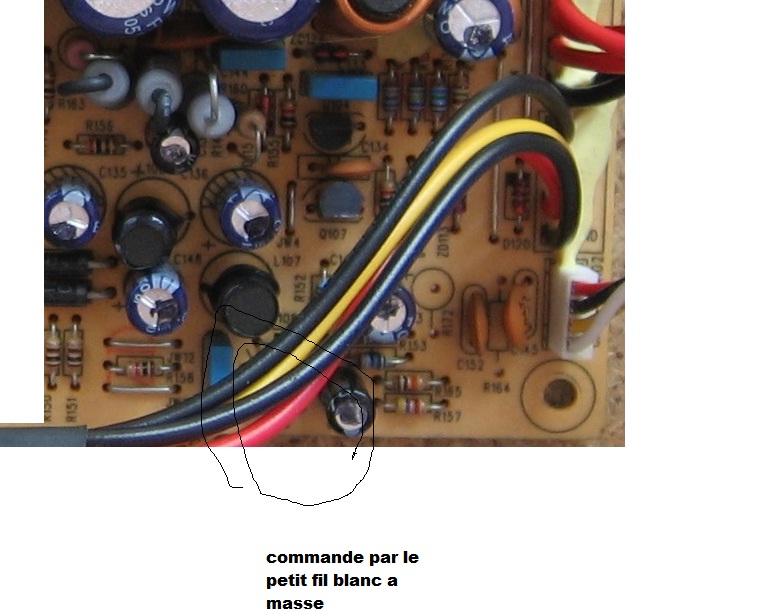

RE: Démarrage d'une alimentation à découpage - calivin - 26/11/2017
Vincent
RE: Démarrage d'une alimentation à découpage - Dominique - 26/11/2017
Bonjour Vincent,
Effectivement, cette alimentation fournie 4 tensions en sortie dont 2 en standby :
- DVDR520H service manual
