Trans-X, voila un autre montage intéressant et, à ma connaissance, de conception inédite.
Le courant de sortie du DN2540 est suivi d'un étage en transimpédance bâti autour de Tx qui fonctionne en grille commune : il y a une contre-réaction donne la courbe RIAA. L'anode de T1 devrait être à relativement faible impédance.
Le reste du circuit est plus classique. Une correction passive avec le réseau R1, C4, Rfg parfait la courbe RIAA et est suivie d'un cathode follower. Pour éviter de vilains clocs en sortie, je prévoierais une résistance de charge (100 kΩ en parallèle avec Dz1, Dz2.
EDIT (20:30) : j'ai corrigé mon post initial, je n'avais pas regardé de près les réseaux définissant la correction RIAA et avais écrit quelques bêtises. J'espère que s'il en subsiste, elles sont anodines...
*

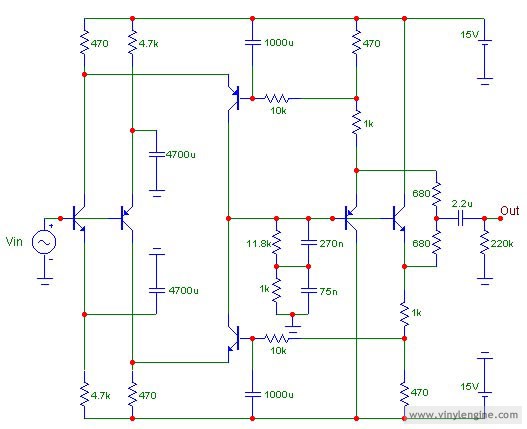

J'ai retrouvé un circuit tout transistors du à Hawksford et commercialisé par la marque LFD. Comme le premier schéma ci-dessus (le "RIAA cascode") et comme le PIP de Pink Triangle, il utilise une attaque en courant du réseau RIAA.
Le courant de sortie du DN2540 est suivi d'un étage en transimpédance bâti autour de Tx qui fonctionne en grille commune : il y a une contre-réaction donne la courbe RIAA. L'anode de T1 devrait être à relativement faible impédance.
Le reste du circuit est plus classique. Une correction passive avec le réseau R1, C4, Rfg parfait la courbe RIAA et est suivie d'un cathode follower. Pour éviter de vilains clocs en sortie, je prévoierais une résistance de charge (100 kΩ en parallèle avec Dz1, Dz2.
EDIT (20:30) : j'ai corrigé mon post initial, je n'avais pas regardé de près les réseaux définissant la correction RIAA et avais écrit quelques bêtises. J'espère que s'il en subsiste, elles sont anodines...
*
J'ai retrouvé un circuit tout transistors du à Hawksford et commercialisé par la marque LFD. Comme le premier schéma ci-dessus (le "RIAA cascode") et comme le PIP de Pink Triangle, il utilise une attaque en courant du réseau RIAA.
