alimentation symétrique
#1
alimentation symétrique
Bonjour à tous,

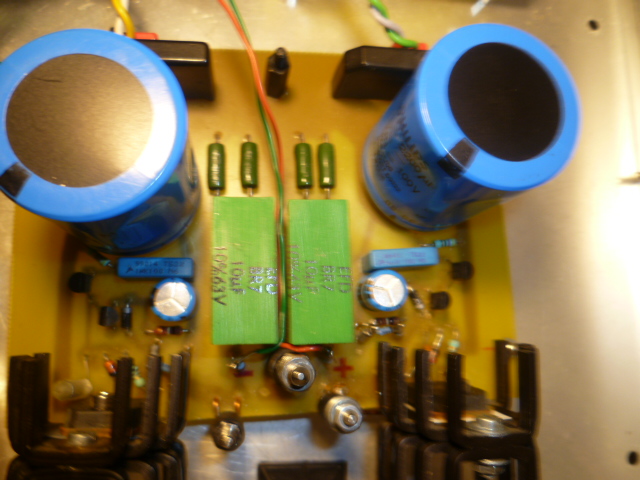

quelqu'un aurai t'il le schéma de cette alimentation symétrique 2 X 15 Volts

avec en sortie le couple : 2 SK 1058/ 2SJ 162 ?.

D'avance merci pour vos réponses.

Cordialement.

Dominique.


Répondre
#2
RE: alimentation symétrique
Bonsoir,

toujours à la recherche du schéma.

Dominique.
Répondre
#3
RE: alimentation symétrique
dom86 a écrit :Bonsoir,

toujours à la recherche du schéma.

Dominique.

Bonjour.
Cette alim, n'est pas dans une revue de l'audiophile nouvelle série.
Si j'ai le temps je regarde a ça, et si je trouve je te ferais un scan du schéma.
Bonne journée
François-D
Lecteur CD Sony XA3000ES - préamplificateur Kanéda - DCX2496 tweaker - Amplificateur DIY 2SK134-2SJ49 - Grave 26 cm Selac - Audiom 7K2 Focal - SMC1050N BEYMA + IWATA 1"- T925 FOSTEX
Répondre
#4
RE: alimentation symétrique
Bonjour,

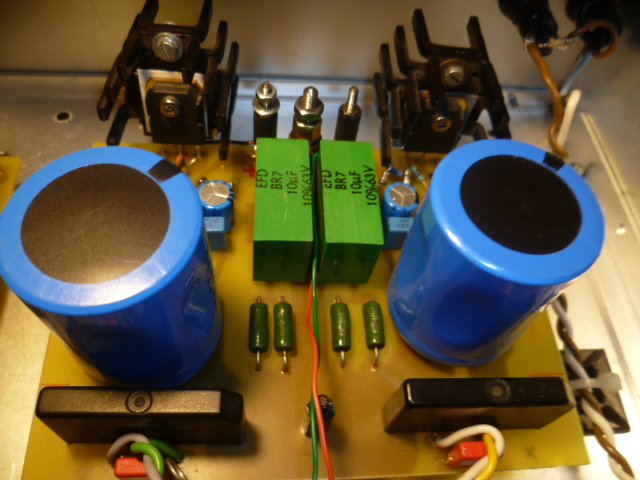

Si la seconde photo était un poil plus nette, on pourrait dessiner directement le schéma.
A mon avis, alimentation redressée/filtrée à régulation par transistor ballast NPN et PNP, référence par Zéner, peut être un transistor en générateur de courant sur la Zéner, ajustement de la tension par trimmer, rien de plus simple.
On peut faire beaucoup mieux avec quasiment le même nombre de composants, avec une référence de tension de précision genre TL431, schéma bien connu.
cdt,
Gérard
