Construction d'un pavillon 1505b

[catluce]

C'est parti je me lance dans la fabrication d'un 1505b cette fois- ci sans l'aide de mon beau-père ( ébéniste) pour le matériau j'ai choisi de l'isorel épaisseur 3mm plus facile à travailler pour les côtes j'ai trouvé beaucoup d'indications sur le forum. Voici les premières photos traçage des courbes decoupe des gabarits traçage sur l'isorel et decoupe des 120 pièces. Et enfin la dernière photo le système d'assemblage des cellules.
Suite prochainement

[catluce]

Assemblage de la première cellule


[HaH]

Bonjour Catluce,

Comme je comprends les photos, tu n'as pas fait d'angles sur les profils d'isorel ?

Tu te lances dans une sacrée aventure, bon courage.

[catluce]

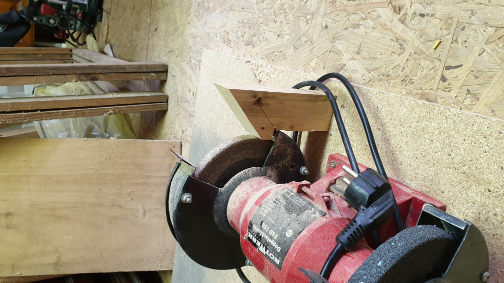

Si bien sûr mais là ce n'est que la decoupe sinon j'ai fait un petit montage sur un tour à meuler voir photo



[YvesA]

Bonsoir,
belle tentative !
à voir les photos et le nombre de râpes, il y a de l'équipement !
Courage et bonne réussite.

[catluce]

Merci et pour le matériel faut ce qu'il faut

[lutétien]

Bon courage, mais attention et ce n'est pas la première fois que je l'écris sur Mélaudia, l'angle du raccord d'onglet entre chaque face n'est pas constant, il est à 45° à la gorge si les faces du pavillon démarrent bien parallèlement à l'axe du pavillon mais après il y a une rotation. Elle est faible vu l'évasement mais pas négligeable et plus les parois sont épaisses plus cela va se voir. Le plan de raccord entre chaque face est une hélice .... pas facile à réaliser, heureusement il existe de l'enduit pour boucher le raccord qui baille.
Jean-Michel

[catluce]

Après la réalisation de plusieures cellules il n'y à pas trop de problèmes de ce côté mais effectivement la patte à bois est ton amie

[François-D]

C'est parti je me lance dans la fabrication d'un 1505b cette fois- ci sans l'aide de mon beau-père ( ébéniste) pour le matériau j'ai choisi de l'isorel épaisseur 3mm plus facile à travailler pour les côtes j'ai trouvé beaucoup d'indications sur le forum. Voici les premières photos traçage des courbes decoupe des gabarits traçage sur l'isorel et decoupe des 120 pièces. Et enfin la dernière photo le système d'assemblage des cellules.
Suite prochainement

Bonjour.
Personnellement j'aurais prit de contreplaqué cintrable, je ne s'ai pas quelle épaisseur que tu a besoin pour tes pavillon, l'isorel ne se travaille pas facilement, et se colle difficilement.
Un simple contreplaque aurais suffit vue le faible galbe demandé.
Bon courage pour la suite.
Comment tu a découpé toutes tes pièces.
François-D

[catluce]

Merci pour l'encouragement mais contrairement à ce que tu dis l'isorel se travaille facilement et se colle très bien avec de la colle à bois personnellement je ne rencontre aucun problème.[/color]
