Messages : 82
Sujets : 5
Inscription : 10/05/2015
enregistré
13/06/2015-12:13:54
(Modification du message : 13/06/2015-12:19:29 par RV.)
vraifauxSPUD
suite à la réflexion de yves:
Yves a écrit :T'as raison, je m'égare dans tous ces références exotiques, obsolètes et hors de prix !
EL36, ECL86, 6L6, 6V6, PC900, EL183, EL802, 829B, QQE06-40, etc ...
Ca ce sont de vrais tubes "qui marchent".
Sinon, on a aussi les 2N2222 et 2N3055 qui en consomment rien en chauffage
Yves.
j'ai fait ça
mais c'est un peu tricher le transistor est un darlington...
pour l'instant c'est un simple projet.
le transfo est plus une self qu'autre chose et pour l'instant je n'ai qu'une vague idée de comment le faire.
Messages : 82
Sujets : 5
Inscription : 10/05/2015
enregistré
14/06/2015-15:58:28
(Modification du message : 14/06/2015-16:01:58 par RV.)
le rêve vs la réalité
j'ai bobiné une self avec 100 tours au primaire et 25 tours au secondaire.
chaque couche est séparée de l'autre par une feuille de papier canson.
l'entrefer est fait avec une feuille de carton fin.
j'ai 5mH au primaire et 0.3mH au secondaire. le primaire fait 0.16 ohm.

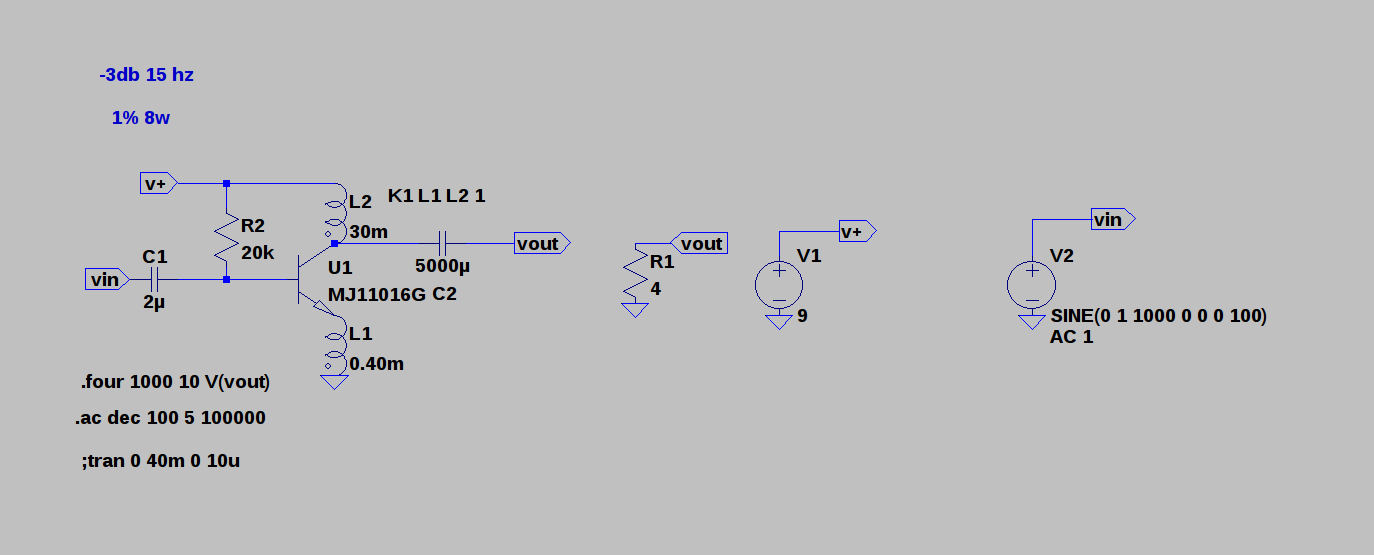

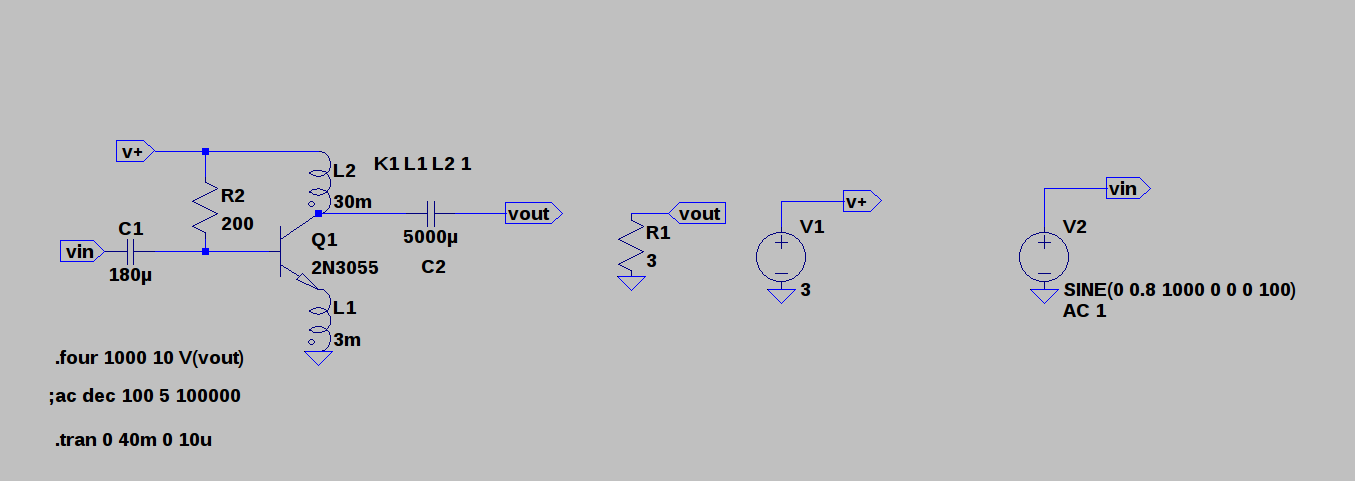

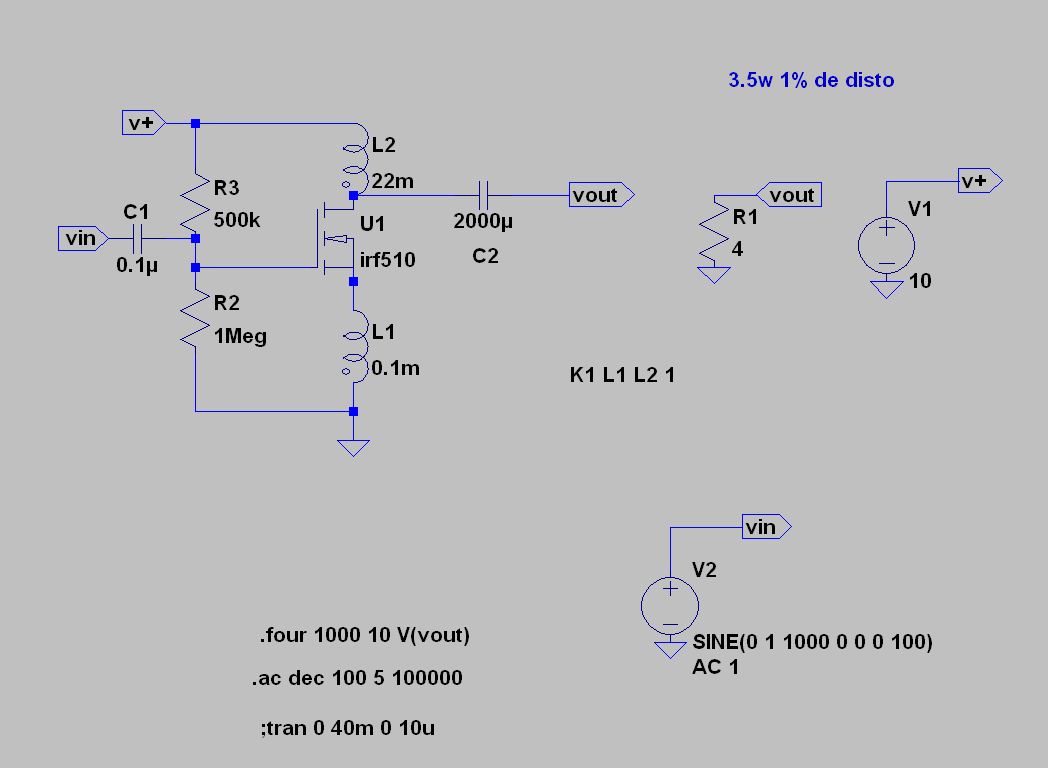

j'ai fait le schéma ci dessus avec un bipolaire.
ça marche!
Messages : 174
Sujets : 2
Inscription : 14/10/2013
enregistré
RE: vraifauxSPUD
Bonjour RV
Au fait , RV est il le même que HerveDIY du forum d'a côté ?
Peut tu joindre ton fichier asc SVP merci d'avance
En tout cas c'est une approche qui mérite sa recherche
Ci-joint un projet similaire étudié et réalisé par Pascal (P BEN)
Grainval_ampli.pdf (Taille : 28,69 Ko / Téléchargements : 388)
Ca peut te donner des idées
A +
Ce qui est pris n'est plus a prendre
Messages : 82
Sujets : 5
Inscription : 10/05/2015
enregistré
14/06/2015-18:53:03
(Modification du message : 14/06/2015-18:58:52 par RV.)
RE: vraifauxSPUD
mon blog m' a amené sur melaudia
spudvf.tar.gz (Taille : 908 octets / Téléchargements : 282)
sur le proto j'ai un courant d'alimentation de 0,7A et un offset de 100mV ce qui colle avec la simulation.
suivant le modèle cela me donne 0,5W à 1% de disto et 70hz à -3db.
j'en profite pour te remercier, grâce à ta doc j'ai pu me mettre un peu à spice.
Messages : 174
Sujets : 2
Inscription : 14/10/2013
enregistré
RE: vraifauxSPUD
RV a écrit :j'en profite pour te remercier, grâce à ta doc j'ai pu me mettre un peu à spice.
Re
De rien c'est là pour ça

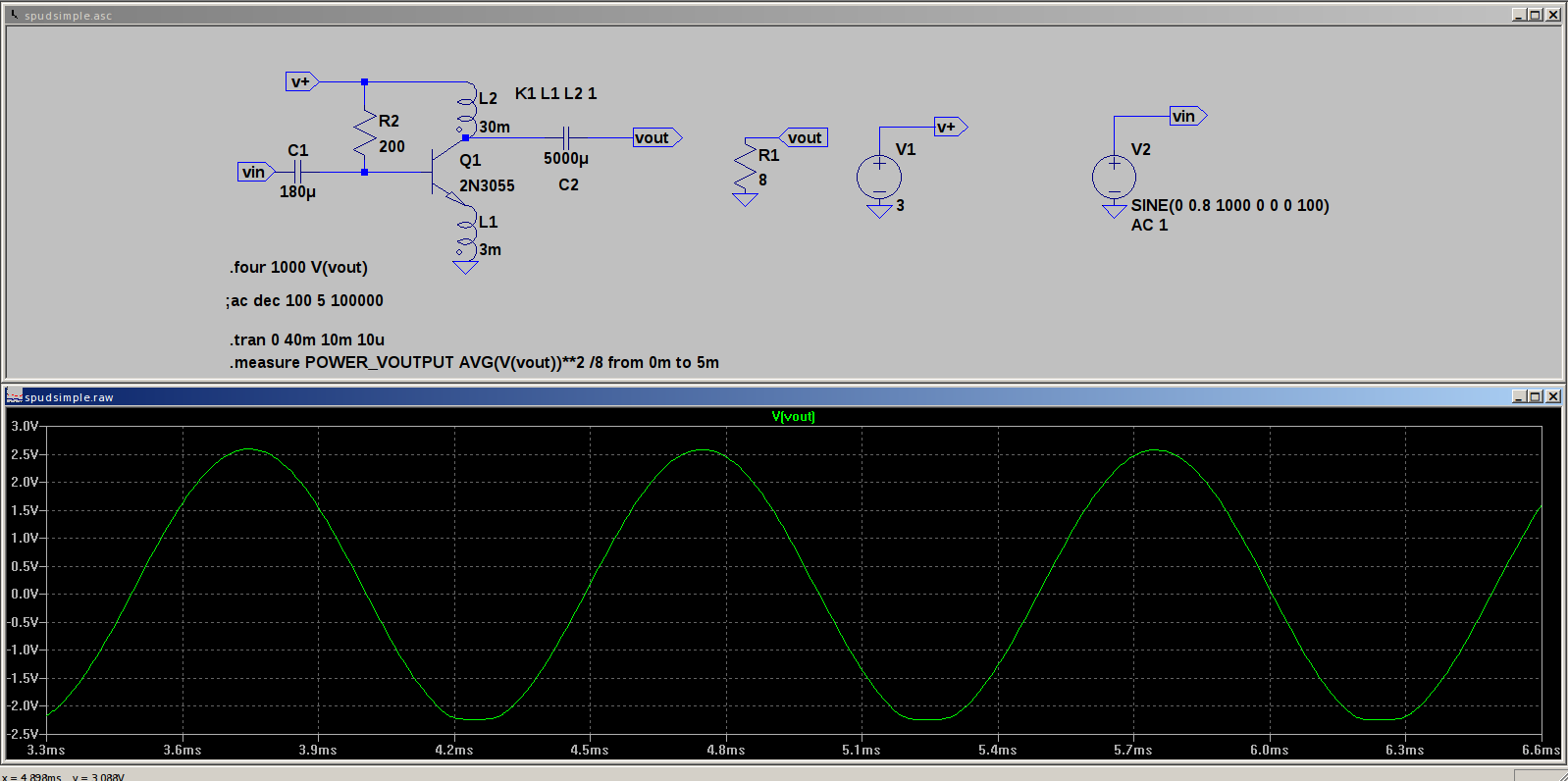

Pour ton asc regarde la capture jointe j'ai rajouté une directive pour mlesurer
la puissance et passé la R de sortie à 8 ohm, mieux pour la THD
ensuite peut être une idée c'est faire un vrai transfo audio, ton schéma
correspond en gros à un enroulement collecteur et un enroulement emeteur
ça vaudrait le coup d'essayer un enroulement secondaire pour adapter à ta charge
Bon appétit et à +
Ce qui est pris n'est plus a prendre
Messages : 659
Sujets : 10
Inscription : 28/11/2011
enregistré
RE: vraifauxSPUD
Bonjour,
Faire un vrai transfo de sortie semble pertinent : Çà ferait un SPUD à charge répartie ! et de plus, cela supprime la Capa de sortie, si néfaste parait-il.
(je n'irais pas jusqu'à un transfo d'entrée quoique ?).
Bien cordialement
Pascal.
Messages : 82
Sujets : 5
Inscription : 10/05/2015
enregistré
RE: vraifauxSPUD
j'ai un peu tourné ça dans ma tête cette semaine.
quand on rajoute un transfo d'entrée en cherchant à supprimer le condo en sortie, on a vite envie d'un étage pp avec une alim symétrique.
la petite "originalité" peut être de garder la self en sortie en adaptateur d’impédance façon mac.
je suis tombé sur ça aussi:
http://www.ne.jp/asahi/evo/amp/SIT/page1.htm
Messages : 69
Sujets : 1
Inscription : 21/10/2010
MÉLAUDIA.adhérent
RE: vraifauxSPUD
Bonjour,
Dans le genre du SPUD, avec un schéma très simple, il y a aussi l'amp avec des SIT (sur le forum DIY).
Je ne sais pas ce que valent les MJ11016G, et je ne connais pas la tension que tu utilise, mais avec ce schéma on doit pouvoir essayer des SIT ou des JFET SIC.
Il y a une vidéo de Mike Rothacher pour faire des simulation sur LTspice
https://www.youtube.com/user/mikerothacheraudio
D’après ma petite expérience les amplis avec un seul transistor sans CR donne un son très naturel.
Question de débutant : à quoi sert la self de 0.4m ?
Pierre
Messages : 82
Sujets : 5
Inscription : 10/05/2015
enregistré
RE: vraifauxSPUD
je ne suis pas doué pour les explications mais grosso modo le gain de l'ampli est le rapport entre la valeur d'en haut par celle d'en bas.
pour 1 volt en entrée, cela permet d'avoir la tension maximale "permise" par la tension d'alimentation.
j'ai utilisé une tension faible car je voulais faire un essai rapide.
le courant augmente vite pour une tension plus élevé donc il faut a peu près dimensionner les éléments pour ne pas se retrouver avec un grill à transistor à la place d'un ampli
j'ai fait avec les éléments que j'avais sous la main...
je ne connaissais ps le SIT Amp, mais effectivement d'autres choix sont possibles..
il faut aussi faire en fonction de ce que l'on a avant et de ce que l'on a après.
Messages : 82
Sujets : 5
Inscription : 10/05/2015
enregistré
RE: vraifauxSPUD
à voir ce week end
