Construction du Kaneda 222

[Ivan]

Regroupement de toutes informations concernant la réalisation d'un Kaneda 222:

Ce montage se base sur les circuits imprimés de Masimi Hagio disponibles sur son site http://www.antique-audio.com/DAC/

Attention, ce montage se fait maintenant sur les plaques communes au 222 et au 225 et quelques modifications sont à prévoir car Mr Kaneda a revu dernièrement son schéma.
La nouvelle documentation devrait bientôt se trouver sur le site de M Hagio.

Pour l'instant, j'ai les boitiers, les transfos, les cinch, les autres composants sont en cours d'acheminement au Japon ou un ami, expatrié va les centraliser.

[Ivan]

Quelques termes utiles que l'on retrouve dans les listes de composants:

未実装 = non implémenté

スケルトン = skeleton pour les resistances non enrobées

Page 12 de la documentation http://www.antique-audio.com/DAC/docs/No225.pdf , il est indiqué FET 3 FET 4 (SSK214) et FET13 et FET14 (SCTMU001FN), pour le 222, on peut choisir entre les FET3, 4 ou FET13, 14

TRM2 est a remplacer par un trimmer de 1 voir 2K

[gillesni]

Salut Ivan,

Belle réalisation en perspective, le N°222 est un ampli extraordinaire.

Cordialement
Gilles

[stephane]

Le lien qui fonction
http://www.antique-audio.com/DAC/docs/No225.pdf

Stéphane

[Ivan]

Le lien qui fonction
http://www.antique-audio.com/DAC/docs/No225.pdf

Stéphane

Parfaitement, je corrige !

Attention, une nouvelle doc devrait sortir prochainement...

[michelf]

bonjour
si ce projet de 222 aboutit, je suis preneur d'un ( ou 2 ) exemplaires ...prêts à l'emploi !
pouvez vous me tenir informé
merci

Michel

[Ivan]

Attention, la nouvelle doc pour le montage des amplis 222,224,225 et 228 sur les plaques de Mr Hagio nient de sortir !

[Ivan]

bonjour
si ce projet de 222 aboutit, je suis preneur d'un ( ou 2 ) exemplaires ...prêts à l'emploi !
pouvez vous me tenir informé
merci

Michel

Bonjour Michel, tu as un message privé

[Ivan]

Hier, mon ami venu du Japon est passé manger une tartiflette et une tarte tatin, ce dont il est privé au pays du soleil levant...

On a également gouté de petits gâteaux apéritifs japonais délicieux !

Dans ses valises, il y avait également les composants et circuits imprimés venant de chez Hagio-san

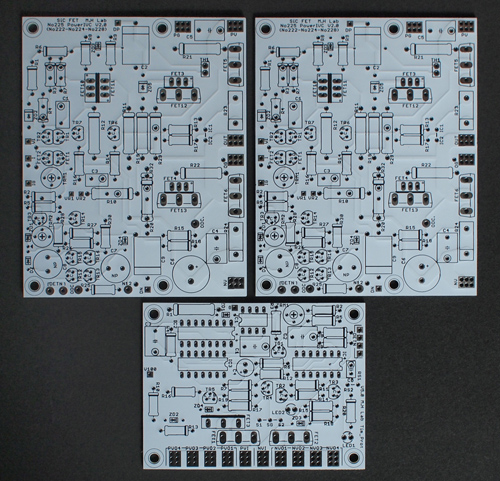

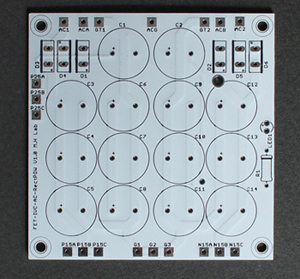

Les CI sont de très haute qualité, double face avec trous métallisés et revêtement sérigraphié.

J'ai également récupéré les N° de la revue MJ correspondants aux amplis 222, 218 et 209. C'est vraiment une très belle revue...

En passant, le N° 1076 est un N° spécial 300B avec 4 schémas différents et toutes les explication de montage (ca va jusqu'aux plans mécaniques).

[FRED73]

Bonjour!
A la recherche des transistors de puissance pour réaliser l'ampli Kaneda 222, il semble possible 2 types de transistors : SCH2080KE ou SCT2080KE. Ils sont identiques? Ou quel est le + adapté au montage? En effet, sur l'ampli n°225, sont utilisés des transistors SCT2080KE. De même, sur le site " antiqueaudio".
Faut il avoir une préférence ou le choix est il indifférent?
Merci de l'info. Frédéric
