Panne Revox B750 MKII

[Annevoie]

Bonjour,

Je viens d'acquérir un Revox B750 MKII que j'ai remis en route mais j'ai un gros souci.

D'abord ce que j'ai fait :
- remplacer les condos de l'alimentation
- les condos des amplis de puissance
- vérifier et régler tous les voltages
Jusque là tout baigne. Les voltages sont impeccables à tous les niveaux : à la sortie des transfos, à la sortie du circuit d'alimentation.
L'offset est correct, le courant de repos est correct ... La tension à la sortie de l'étage de puissance est correcte aussi.

Et maintenant le problème :
- après une période de fonctionnement le relais de protection déclenche et se réenclenche
- au bout de quelques minutes, il déclenche définitivement et les fusibles secondaires claquent mais d'un seul côté (F1,F2).

Dernière précision : quand j'ai récupéré cet ampli les fusibles étaient claqués du côté où j'ai actuellement des problèmes. Ce qui semble prouver que le problème ne vient pas de mes réglages ou modifications.

J'ai remis de nouveaux fusibles pour essayer et l'ampli est reparti mais, comme je m'en doutait, les symptômes restent les mêmes.

Si vous avez une idée ???

D'avance merci

[Dominique]

Voici 2 photos qui vous donneront une idée de ce qu'il y a dans un Revox B750MKII

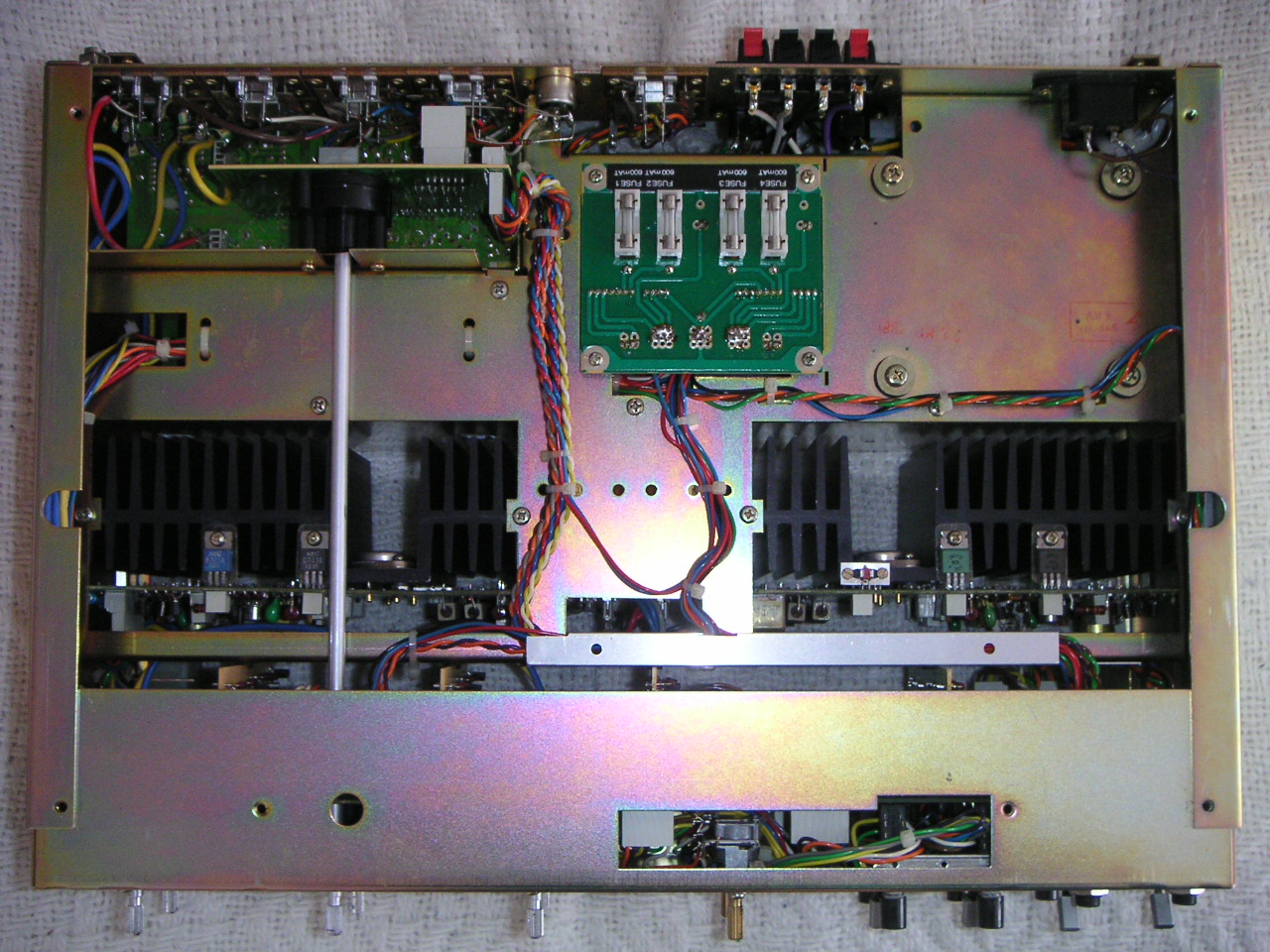

Vue intérieure de dessus :

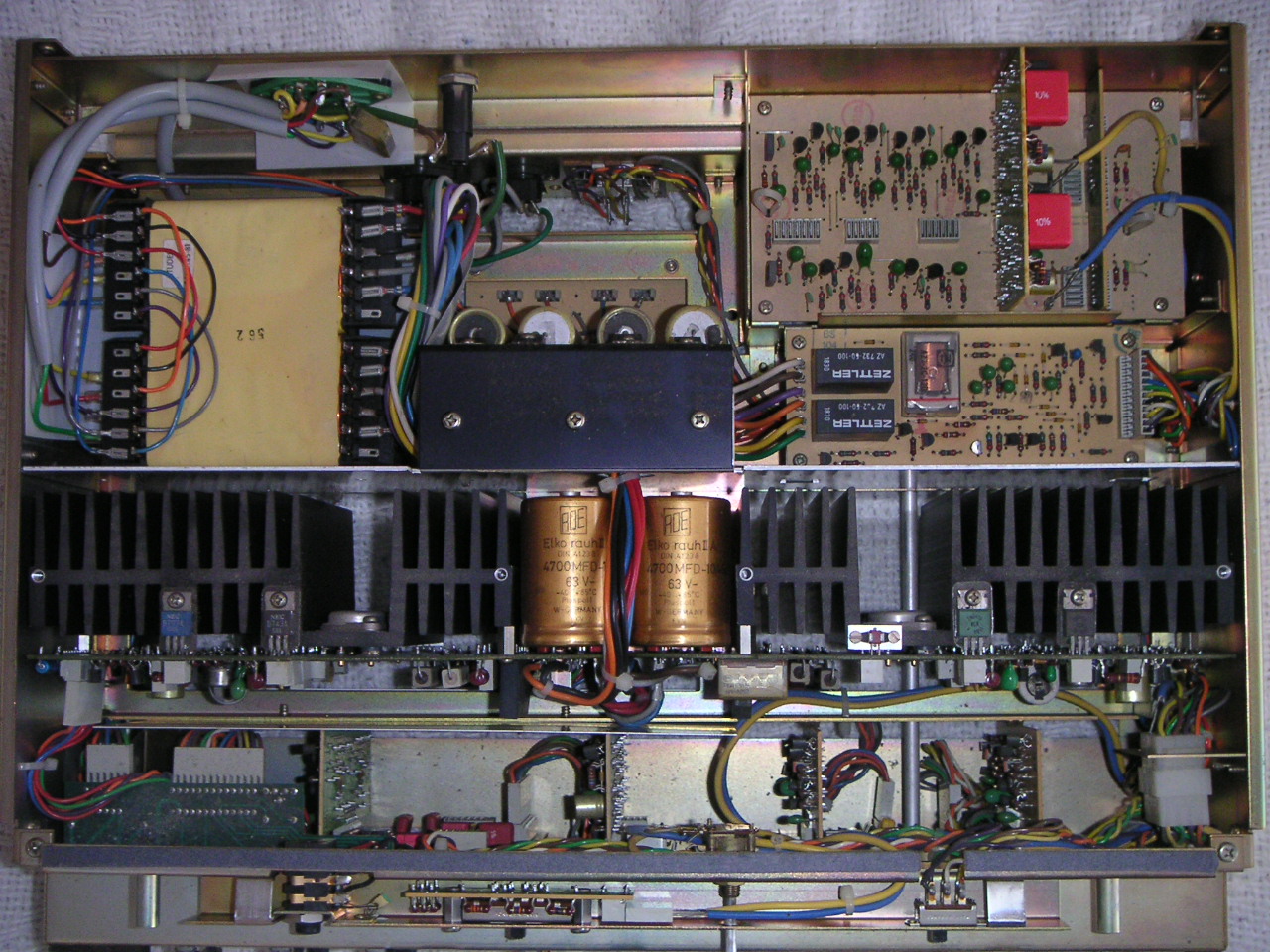

Vue intérieure de dessous :

Si cela peut aider ...

[René Conseil]

La doc et schémas (MKI & MKII) ici:
http://www.vintageshifi.com/revoxb750.pdf

J'ai pas tout lu cette doc mais il semble que le disjoncteur soit une protection HP... donc il doit déclencher en cas d'apparition d'offset.
D'où: défaut sur les transistors de sortie.

Ce n'est qu'une supposition, mais c'est un défaut récurent sur les amplis à transistors.
C'est ce que je vérifierai en premier en tous les cas.

Attention aux enceintes, l'offset de sortie ne pardonne pas.
Il vaut mieux utiliser une charge résistive pour les essais, genre 8ohms / 50W.

[Annevoie]

Merci pour le lien mais j'ai déjà les schémas.

C'est vrai que le disjoncteur est une protection pour les sorties HP.

Mon souci est que les fusibles sautent aussi. Je ne sais pas si ça a un rapport avec l'offset.
En tous cas les mesures faites à T¨? de fonctionnement sont toutes nickel.
Je me demandais tout simplement si un survoltage à la sortie de la carte d'alimentation ne pouvait pas provoquer une surcharge à la sortie de l'étage d'ampli.

Lorsque j'ai récupéré l'ampli, un des condos au tantale de la carte d'alimentation était claqué. Je me demande si ce n'est un des IC de régulation sur ce côté qui a des problèmes???

Je vais inverser les étages d'amplification et voir si les fusibles sautent du même côté.
Pour ce qui est des essais, j'ai deux résistances de 8ohms à place des HP.

Dès que j'ai fait les essais, je reviens avec des nouvelles.
Merci pour tous les avis.

[sanfrancisko]

pour avoir visité le site de Thierry Martin dcx2496, j'ai vu que c'était un fan de Revox et qu'il en avait opéré quelques uns. cela vaudrait peut être la peine de lui demander quelues conseils ?

[Annevoie]

Merci pour l'info.

Je connaissais les restaurations de Thierry Martin qu'il a faites sur des Revox, mais je n'ai pas "osé" le contacter.
J'ai longuement regarder les photos pour m'en inspirer.

En prenant le temps de lire la page Contact de son site, je me dis que je vais peut-être le faire.

[sanfrancisko]

ça serait dommage de s'en priver. c'est un fan de Revox et visiblement en mitrise les tours et contours.
il pourra au moins vous donner le mode opératoire pour cerner le coupable de la panne.
bon courage et donnez nous des nouvelles de cette réparation. je suis toujours admiratif de ces demarches de réparation de matériel, n'ayant pas les compétences moi-même.

[Annevoie]

Je viens de lui envoyer un mail.
Je vous tiendrai au courant de la suite des opérations.

Je ne suis pas non plus un spécialiste mais je m'intéresse au vieux matériel.
Le B750 MKII est un des amplis que j'ai eus quand il est sorti fin des années 70. J'ai pu acquérir celui-ci pour une somme raisonnable et j'ai vraiment envie de le faire à nouveau fonctionner.

[sanfrancisko]

quand il fait moche une fin de dimanche Google reprend le dessus ;-)

j'ai trouvé un message sur l'alimentation du Revox B750
http://www.diyaudio.com/forums/power-sup...ew-up.html

[Annevoie]

Merci pour le lien. J'ai eu exactement la même panne que ça.
J'ai remplacé le condensateur. Il semble que c'est une panne fréquente mais qui ne porte pas à conséquence.
Je crois que ce condo ne sert que pour le déparasitage.

Par contre, un forumer d'un autre site m'a suggéré de vérifier les soudures.
Parfois certaines soudures vieillissent et causent des soucis. Les fameuses soudures sèches.

J'ai donc refait les soudures des IC de la carte de régulation et j'ai refait un premier essai "à vide".
Il a fonctionné une 1/2 heure sans déclencher une seule fois ce qui n'arrivait jamais.

Demain, je refais des essais mais je crois que je vais prendre le temps de désouder les quatre IC, en profiter pour remettre de la pâte thermique et les resouder.

Je vous tiens au courant.
