projet "After The Rain" en qualité studio

ALTEC Voix Du Théatre : Partage d'expériences
#1
ALTEC Voix Du Théatre : Partage d'expériences
Bonjour,
Grâce à la collaboration de chacun, le projet Onken 360 de Melaudia a pris un tournant très concret lors du WE des 5 & 6 février 2011.

Au détour d'une conversation sur les HP Altec avec jeanphillipe qui a apporté les TAD TD-4001 et une paire de pavillons répliques TAD, j'apprends qu'il est possible, lorsque la membrane "gratte", de recentrer l'aimant en desserrant et resserrant les 6 vis qui le fixent au saladier.
J'ai tenté cette expérience sur un des mes deux 515-8G partis en fumée un peu avant ETF2009 et dont j'avais raté le remembranage. C'est une réussite totale et je dispose donc aujourd'hui d'une paire de 515-8G.
Le rapport avec ce WE à Rueil ?
J'attendais énormément de l'écoute et du fonctionnement des Onken 360 car cela devait orienter mon choix à entreprendre la fabrication d'une paire de Onken 360 ou une paire de Voix du Théâtre.
Je n'ai pas été totalement convaincu par ces Onken 360. Bien sûr, les causes peuvent être multiples (réglages, adaptation à la salle, aux pavillons de médium, aux électroniques, au choix des morceaux écoutés, ...).


J'ai donc mis en chantier 2 projets :
- La réalisation d'une paire de "Voix du Théâtre Altec 828".
- La réalisation d'un filtre passif original dit "filtre serie" : https://forums.melaudia.net/showthread.p...611&page=1


Je me suis inspiré de ce que l'on trouve sur la toile :
.pdf   Altec 828B.pdf (Taille : 174,04 Ko / Téléchargements : 2.151)
.pdf   Altec horn flare.pdf (Taille : 27,43 Ko / Téléchargements : 1.430)

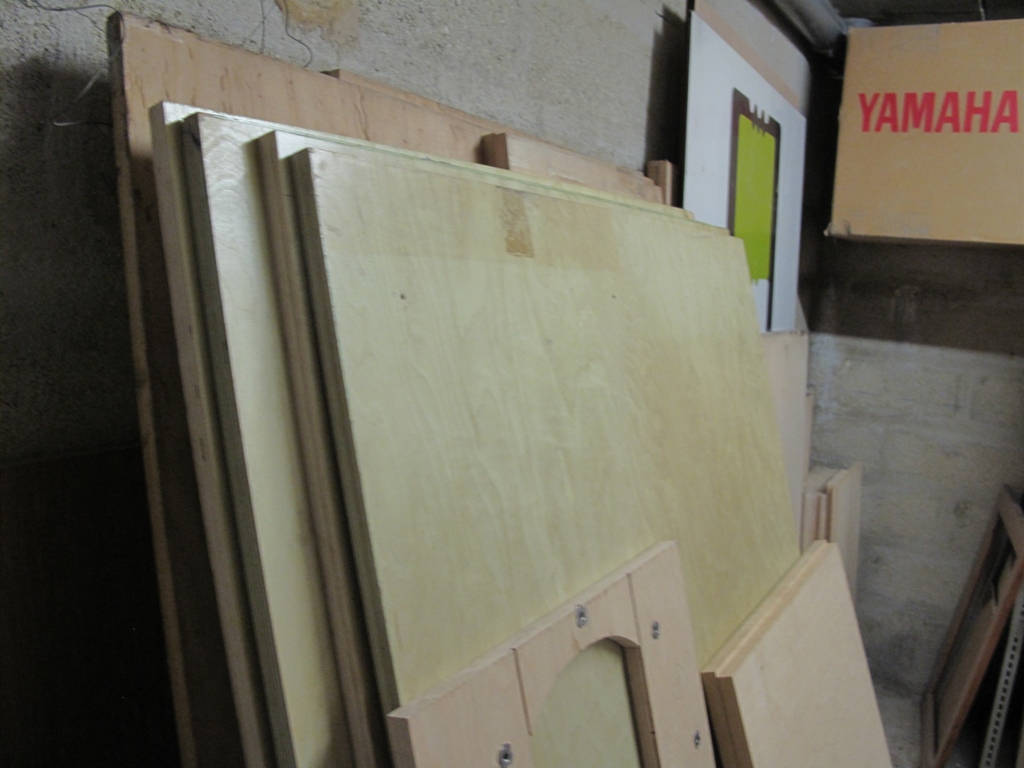

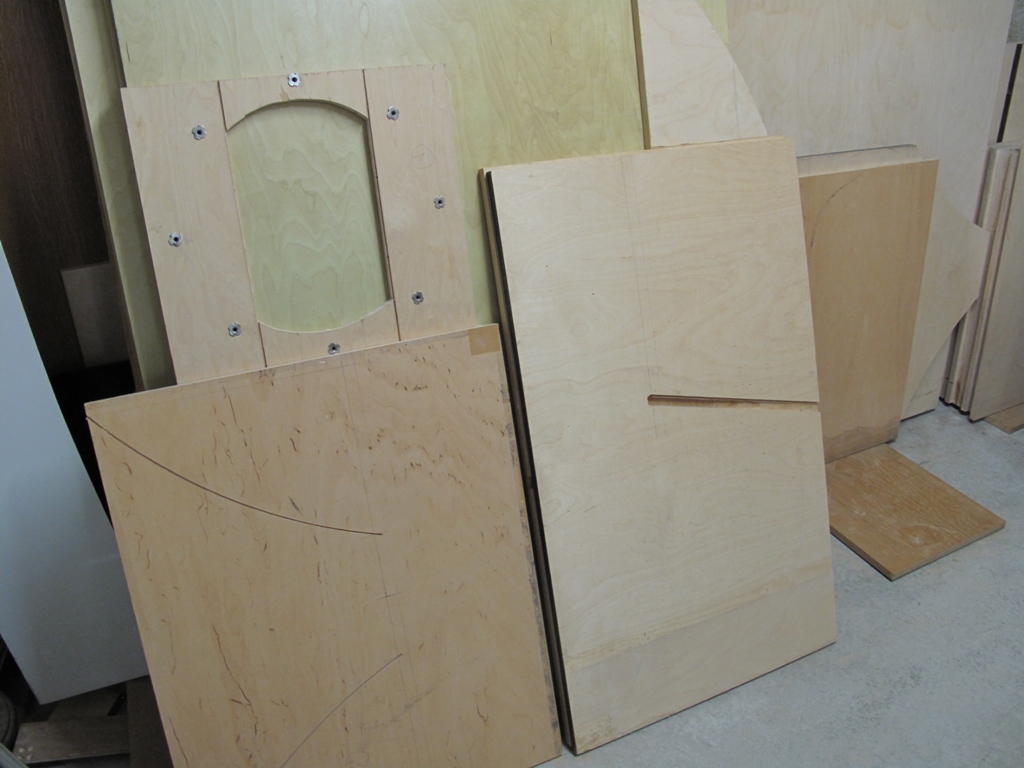

J'avais pu récupérer par ailleurs une bonne quantité de CP en 19mm de très belle qualité :

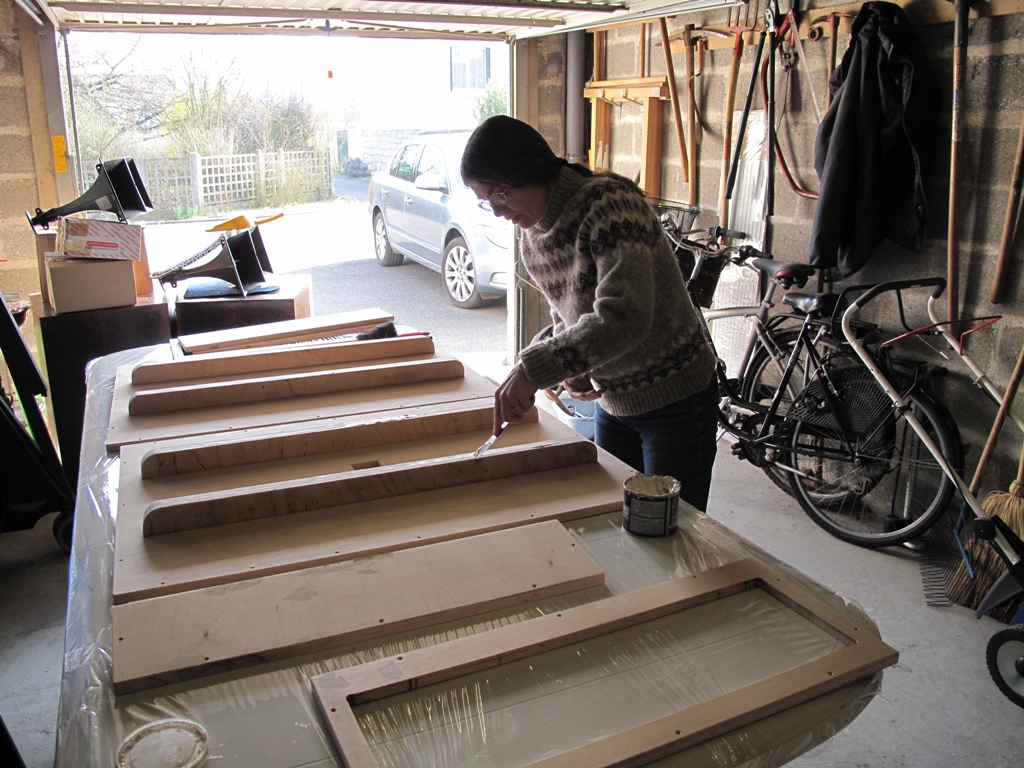

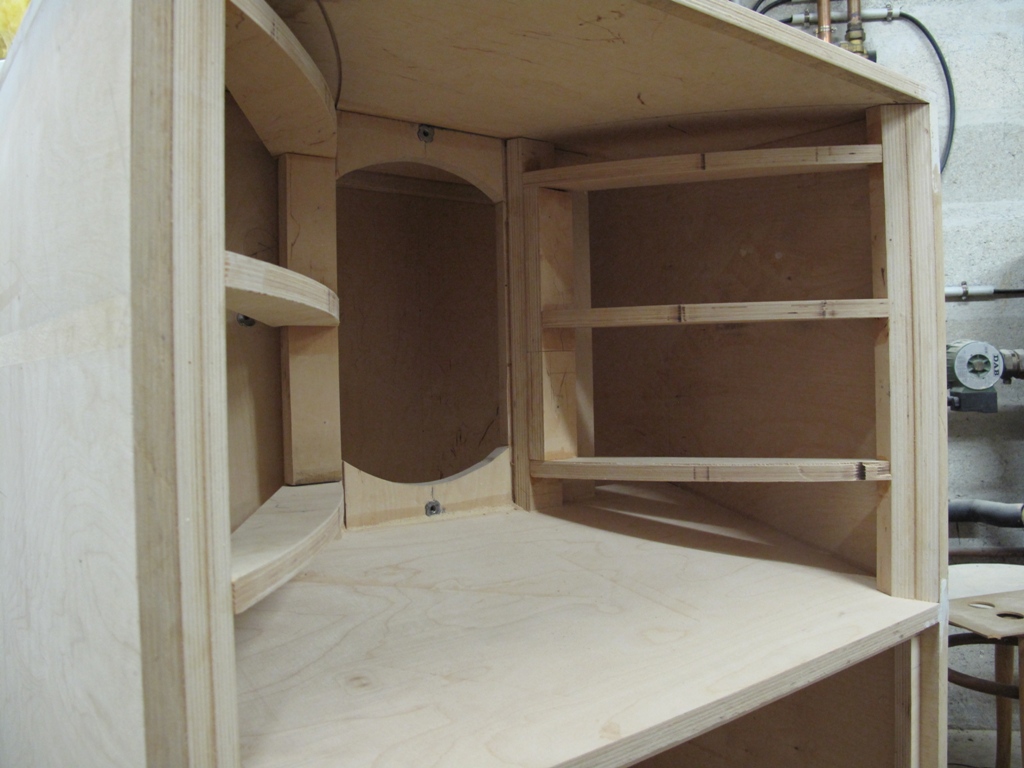

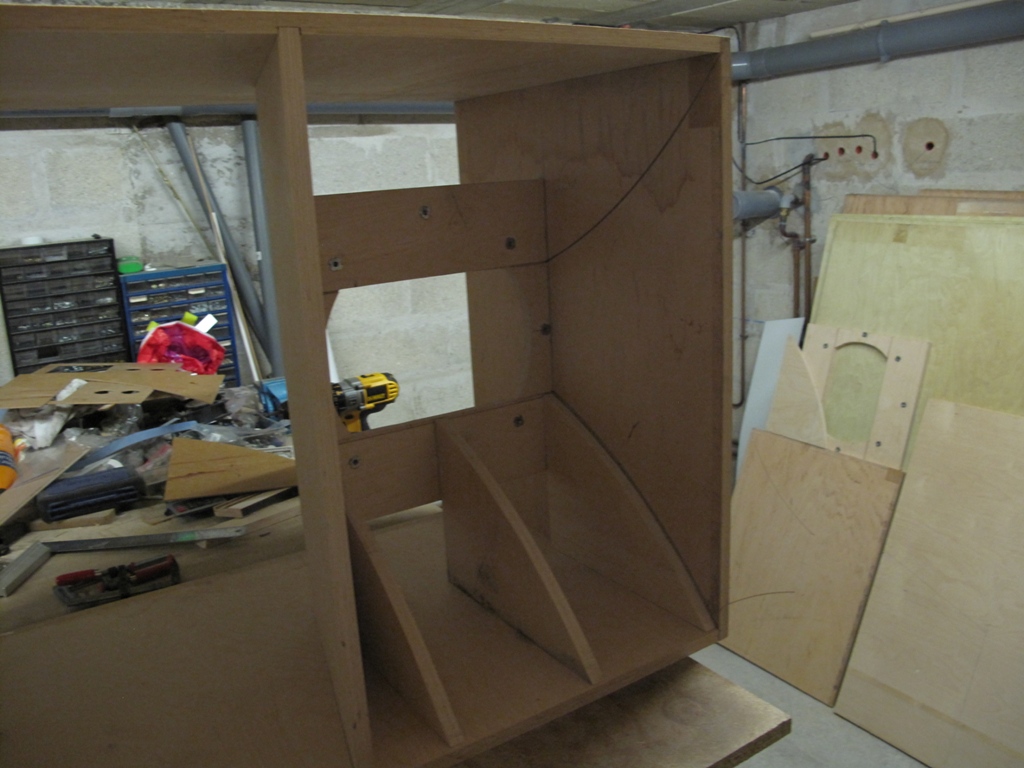

Je découvre l'usage de la défonceuse et les premières membrures prennent forme :

Pour le WAF, c'est dans la poche !

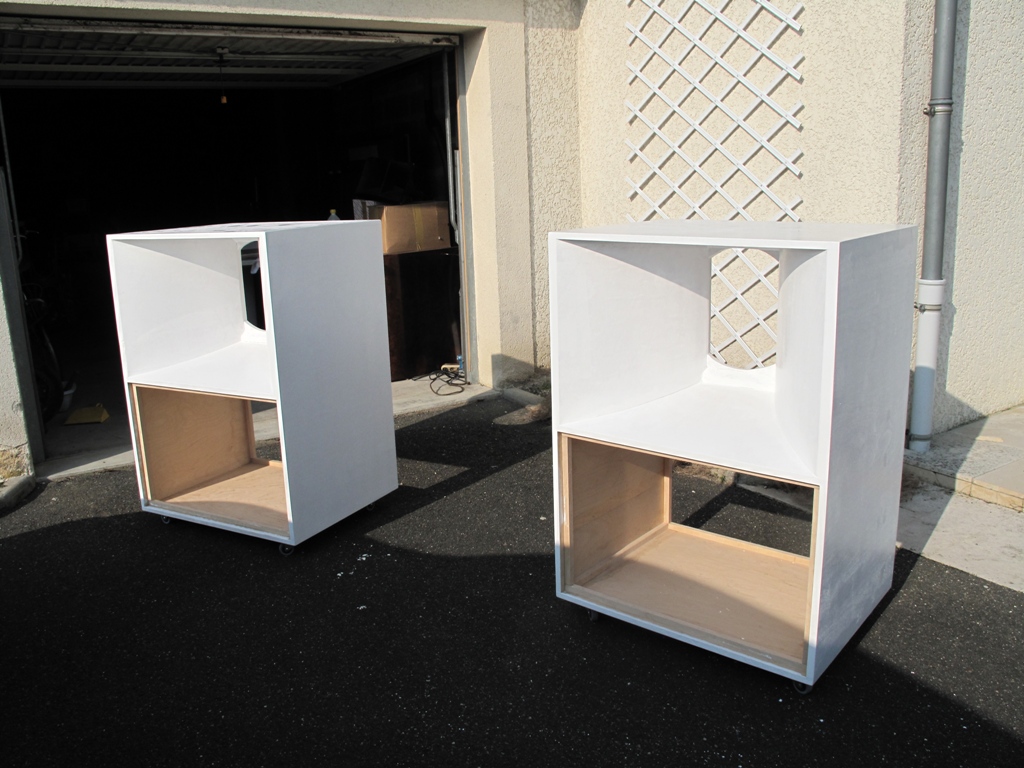

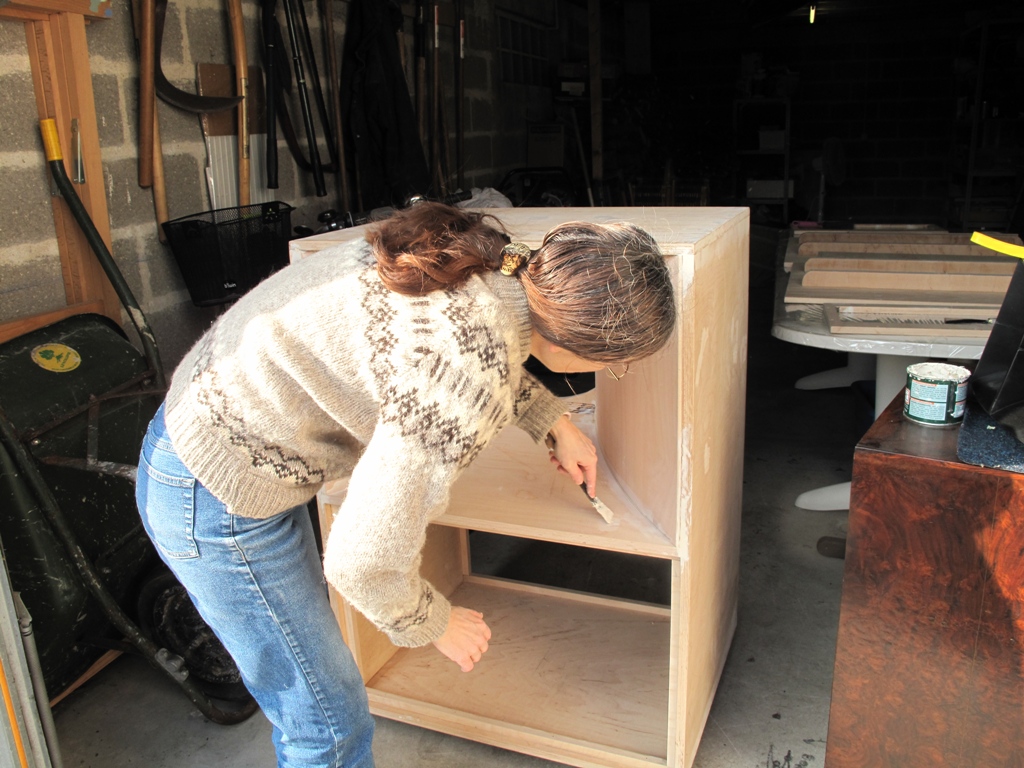

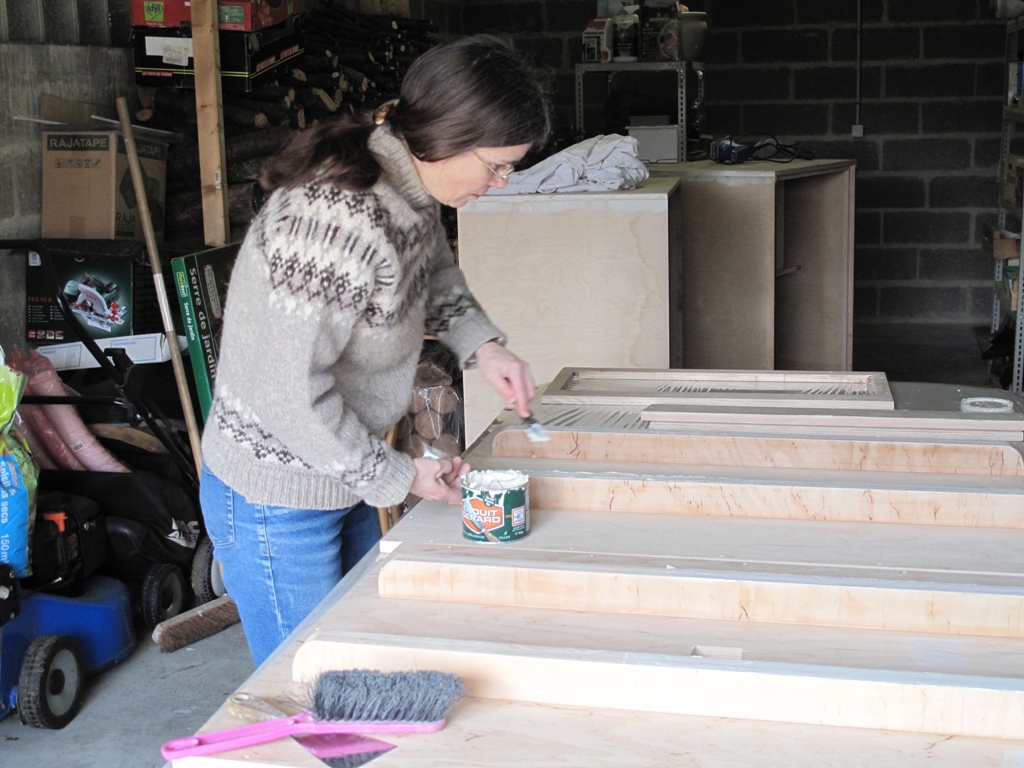

La couche d'apprêt est passée :

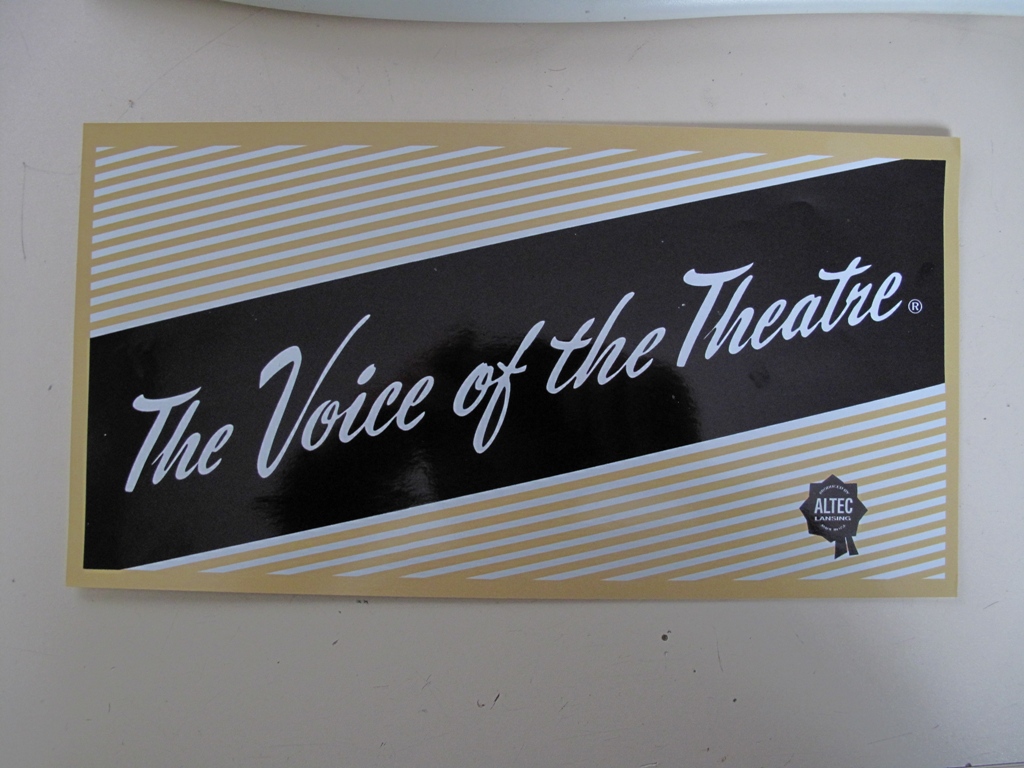

Il reste à passer 2 couches de finition et à poser les decals Altec :

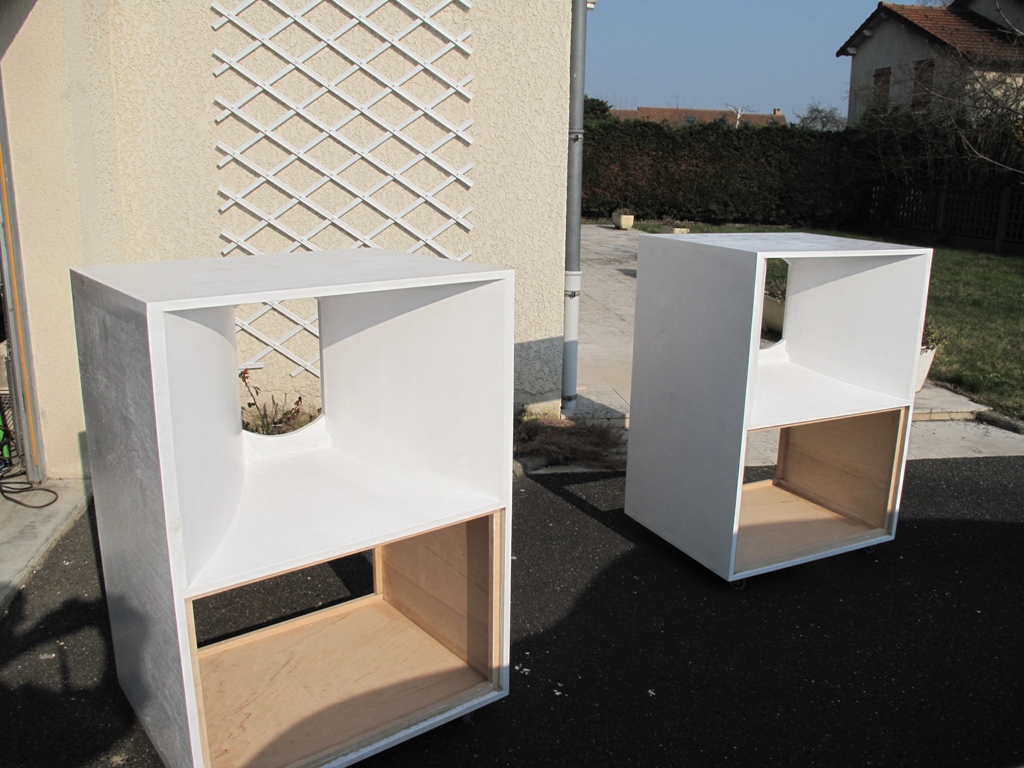

Puis ces VOT pourront recevoir leur haut-parleur :
- J'ai le choix entre des Altec 515-8G ou des GPA 515-8LF (ferrite). Qu'en pensez-vous ?

Tags : voix du théatre, voice of the theatre, vot, vott, 828, altec
@mitiés, Dominique,
Squeezebox Touch, Yamaha CD-S700, Yamaha T-D500, DAC DIY AD1865 SRPP, 2 x K209+ Grand_Floyd 2021 option Bi-Amp, Altec 515-8G/VOT, Altec 288C/pavillon Philips 15 cellules, tweeters André Klein.
Répondre
#2
RE: Naissance d'une paire de Voix Du Théatre 828
Bravo Dominique beau travail, tu a un atelier de menuiserie chez toi ?
Stéphane
Club double 16"
"Laissez les Bons Temps Rouler"
Répondre
#3
RE: Naissance d'une paire de Voix Du Théatre 828
Bonjour,

Holà ! Holà ! Holà ! ça va trop vite !

La même chose en suréchantillonnage octuple afin de pouvoir mieux découper l'action serait le bienvenue !

Certes pleins de choses anciennes existent sur cette fabrication mais voilà ! Dépoussiérer l'histoire, remettre tout cela au goût du jour et redonner un nouvel élan, un nouvel éclairage sur une des valeurs sures de la grande saga de la haute-fidélité relèverait presque de l'ordre du mérite face à nos chères têtes blondes.

T'as vu ! On est en 2011 et ils fabriquent des VOT ! Alors ?! Ah ouais,Ķ

Pourtant chez darty y m'ont dit, CHUTTT,ƒ∂ Arrête de blasphémer mon fils ! Passe moi la colle.

Bravo !

Je dis ça, je n'ai rien dit, je n'en ai pas,ƒ∂encore,ƒ∂
Répondre
#4
RE: Naissance d'une paire de Voix Du Théatre 828
Superbe.
quel type de bois ? et en quelle épaisseur ? le fournisseur du bois si CTP de hêtre ou de bouleau de Finlande ?
Répondre
#5
RE: Naissance d'une paire de Voix Du Théatre 828
Rencar-cd a écrit :quel type de bois ? et en quelle épaisseur ? le fournisseur du bois si CTP de hêtre ou de bouleau de Finlande ?
- J'ai écris plus haut :"J'avais pu récupérer par ailleurs une belle quantité de CP en 19 mm de très bonne qualité". Donc tu connais déjà l'épaisseur. Rolleyes
- Pour ce qui est de la qualité, je ne suis pas spécialiste. C'est de la récupération. Ce bois était utilisé dans l'industrie du cartonnage pour réaliser des matrices munies de couteaux destinés à découper des formes de papier ou de carton à l'aide de presses portefeuille de 12 tonnes.

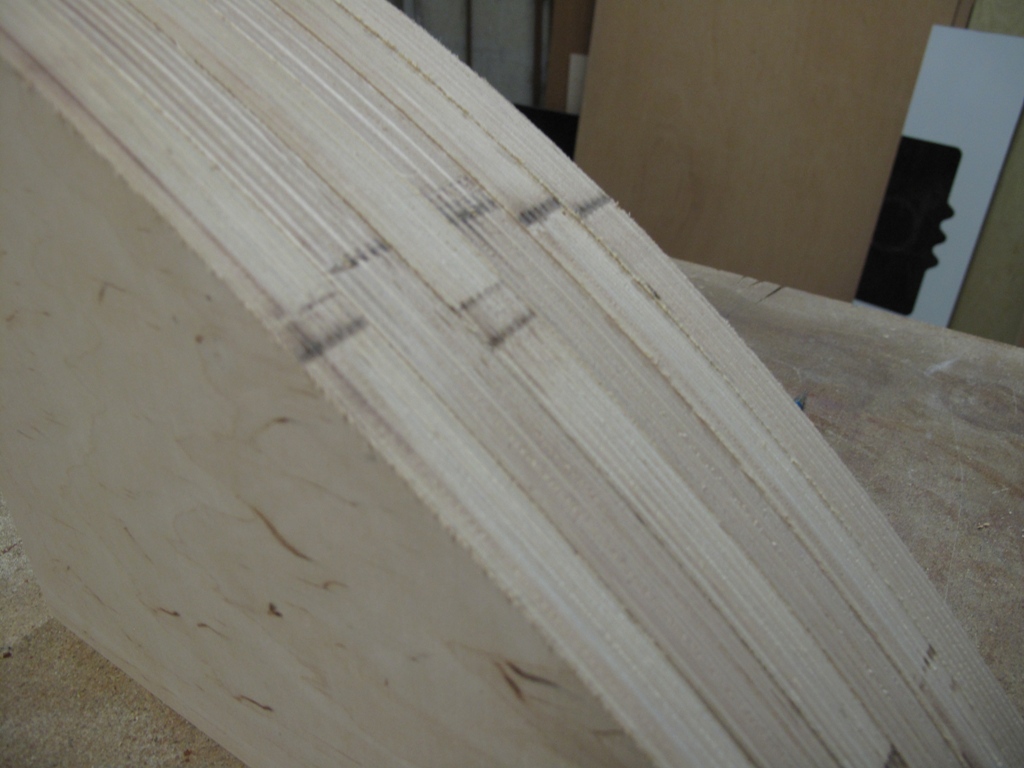

- C'est du 13 plis. Il doit s'agir de hêtre. J'ai tout de même un petit doute quant à la densité.
@mitiés, Dominique,
Squeezebox Touch, Yamaha CD-S700, Yamaha T-D500, DAC DIY AD1865 SRPP, 2 x K209+ Grand_Floyd 2021 option Bi-Amp, Altec 515-8G/VOT, Altec 288C/pavillon Philips 15 cellules, tweeters André Klein.
Répondre
#6
RE: Naissance d'une paire de Voix Du Théatre 828
non Dominique ce n'est pas du hêtre.
J'apporterai un échantillon de hêtre pour que tu puisses faire la différence.
WRR
Répondre
#7
RE: Naissance d'une paire de Voix Du Théatre 828
Superbe travail Dominique, j'espère qu'on pourra écouter...

Pour les HP, 515-8G et 515-8LF, le mieux est de les essayer mais je pense que le 8LF descendra d'avantage mais aura un peu mois de pêche que le 8G, à voir.

Que vas tu faire pour la dimension de l'évent? J. Hiraga préconisait à l'époque je crois de réduire la largeur de l'évent de 10 CM de chaque côté.

Comment comptes tu amortir le pavillon, si tu les amortis...

J'ai moi-même fini mes enceintes avec mes TAD 46CM, TD 4001 + pav. TAD + bas médium, photos à venir...

A+
Mac mini, convertisseur Shanling DAC50, ampli intégré Luxman L570 pure classe A, enceintes Sansui SP-G300 de 1977...
Répondre
#8
RE: Naissance d'une paire de Voix Du Théatre 828
Bonjour,

jeanphilippe a écrit :Superbe travail Dominique, j'espère qu'on pourra écouter...
- Elles seront finies en bleu/gris avec les logos Altec sur les côtés. Je dois d'abord attendre que la couche d'apprêt en alkyde/glycéro soit sèche pour la poncer. En hiver, c'est un peu plus long.
- Pour la section médium/aigu, je n'ai pas encore arbitrer entre un 2 pouces sur Iwata ou un équivalent Janus. J'attends d'une part d'écouter les Iwata/Radian que Alainm est en train d'installer et d'autre part de découvrir les réalisations de Frank sur, je crois, une base de Janus.
- Le filtrage sera multiamplifié ou série passif.
jeanphilippe a écrit :Pour les HP, 515-8G et 515-8LF, le mieux est de les essayer mais je pense que le 8LF descendra d'avantage mais aura un peu mois de pêche que le 8G, à voir.
- Je suis en ligne avec toi...
jeanphilippe a écrit :Que vas tu faire pour la dimension de l'évent? J. Hiraga préconisait à l'époque je crois de réduire la largeur de l'évent de 10 CM de chaque côté.
- Sur ce point, je manque un peu de références. Les derniers modèles de VOT produits étaient prévus pour des 515-8G. Je pense, à priori et peut-être à tord que les cotes de l'évent sont correctes...
jeanphilippe a écrit :Comment comptes tu amortir le pavillon, si tu les amortis...
- D'abord un peu de thibaude, là où il est prévu de la laine de verre sur les plans originaux. Viendra ensuite le temps des essais et des optimisations à la sauce JH.
jeanphilippe a écrit :J'ai moi-même fini mes enceintes avec mes TAD 46CM, TD 4001 + pav. TAD + bas médium, photos à venir...
- Je suis impatient de voir et d'écouter. Tu crées un fil de discussion sur ton projet ?
@mitiés, Dominique,
Squeezebox Touch, Yamaha CD-S700, Yamaha T-D500, DAC DIY AD1865 SRPP, 2 x K209+ Grand_Floyd 2021 option Bi-Amp, Altec 515-8G/VOT, Altec 288C/pavillon Philips 15 cellules, tweeters André Klein.
Répondre
#9
RE: Naissance d'une paire de Voix Du Théatre 828
stéphane a écrit :tu a un atelier de menuiserie chez toi ?
-Non, je n'ai pas d'atelier de menuiserie mais une cave avec un établi où il fait 8¨?c en hiver.

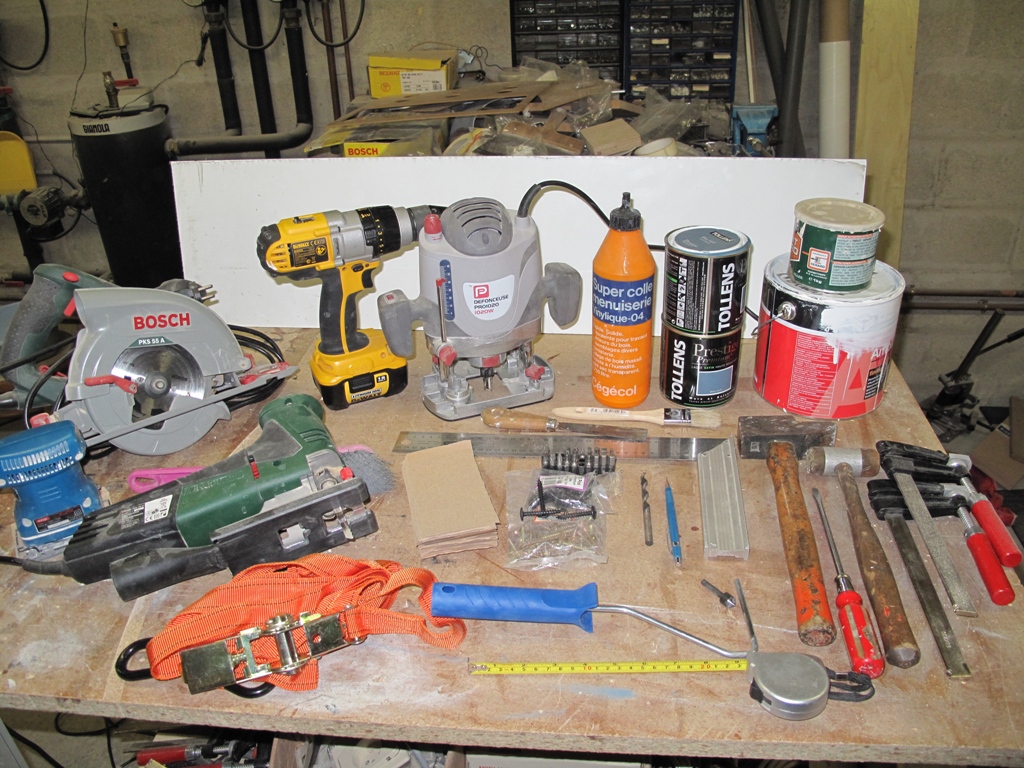

Voici les outils et ressources que j'avais à ma disposition :

Une scie circulaire avec une lame de 42 dents au carbure, une perceuse-visseuse sans fil, une défonceuse 30 000 tr/min, une micro ponceuse 50 000 cycles/min, un mètre-ruban en cm et en pouces, une scie sauteuse, une équerre, un crayon porte-mine 0.5mm, divers forets et fraises, une bonne douzaine de serre-joints, 2 paires de sangles d'amarrage, de la visserie, des clous, du papier de verre, tournevis et marteaux, cales et gabarits en bois, pinceaux et couteau à mastique, pâte à reboucher, colle à bois et peinture, ..., et aussi plans, lunettes de sécurité, patience, huile de coude, Klennex, pelle et balayette (la poussière !!!), l'assistance et la bienveillance de mon épouse.
@mitiés, Dominique,
Squeezebox Touch, Yamaha CD-S700, Yamaha T-D500, DAC DIY AD1865 SRPP, 2 x K209+ Grand_Floyd 2021 option Bi-Amp, Altec 515-8G/VOT, Altec 288C/pavillon Philips 15 cellules, tweeters André Klein.
Répondre
#10
RE: Naissance d'une paire de Voix Du Théatre 828
Super, mais il manque le cerveau et l'huile de coude.
Stéphane
Club double 16"
"Laissez les Bons Temps Rouler"
Répondre
