projet dac 1796

[raoul]

Salut à tous,

C'est parti, on a démarré FrançoisD et moi, le projet de mise en route et d'amélioration du circuit proposé par Audiophonics.

On a acheté deux cartes. Sous la direction de AndréJ (néanmoins AMARS), on va faire évoluer une carte tout en gardant l'autre en état d'origine pour valider les progrès.

La page suivante a été ouverte pour porter la documentation :
http://www.melaudia.net/projetdac1796.php

a+mitiés raoul

[Dominique]

Bonsoir,
Autre chose à suivre du même constructeur : sortie au printemps 2011

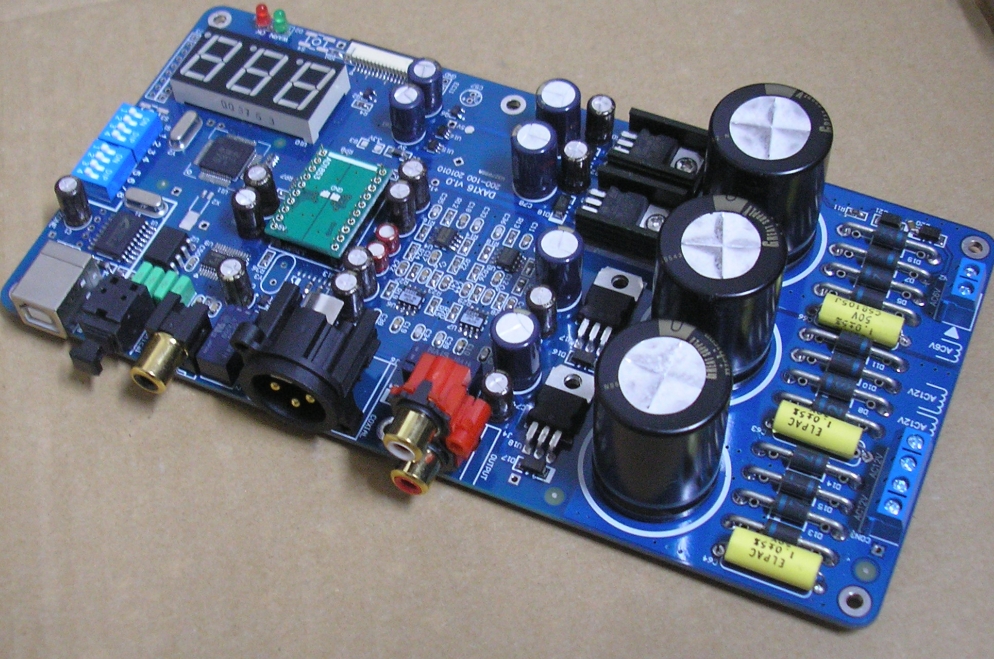

DAX16 v1.0 DAC board Key
Base on cs8416 DIT chip and accept up to 24bit 192kHz S/PDIF signal.
DAC-module used then most of the high performance DAC chips can be chosen.
Use MSP430 MCU to handle the system, DIT and DAC chips work as software mode.
One 7-Segment LED on board to display key parameters.
One FFC connector to support more type of display and other human interface devices.
8x switch array make board work in simple Stand-Alone mode.
USB optical isolated to other parts of board.
Other unknown interesting functions ^_^
PCB size: 200*100mm
Inputs: USB, Optical, Coaxial and AES-3
Outputs: RCA buffered analog signal
Power supply: AC12V-0, AC12V-0 for analog and AC6V-0 for digital.


[raoul]

Pour poursuivre. Le plan que propose André est le suivant, dans l'ordre.

1. remplacer les AOP de conversion I/V OPA2134PA (des doubles?) par des AD797 ou des LT1028.
2. remplacer les AOP de sortie NE5534AN (des simples?) par des OPA627 ou des LT1028.
3. travailler la régulation de l'alimentation des AOP de sortie.
4. travailler la régulation de l'alimentation des AOP de conversion I/V.

André :
J'ai regardé les datasheet que j'ai pu trouver sur le net, je me suis usé les yeux à décoder le schéma.
Dans ta lecture, on a des doubles ou des simples en AOP ?
On doit les remplacer comment ?

Je t'appelle.

Dominique :
C'est intéressant ce que tu montres, il s'agit de quel constructeur ? Audiophonics ? Cirrus ? Burr Brown ?
On peut lire ça où ?

[raoul]

J'oublie.

André préconise de :
1. remplacer l'entrée RCA par une BNC.
2. installer un transfo type Lundhal 1566 (remplacé par 1572), en isolant la masse de la prise du chassis et en intercalant un 10 nanoF en série sur le primaire.
En lisant le schéma, j'ai l'impression qu'il y a déjà ce type de transfo en entrée, certes cablé un peu différemment.

[Dominique]

Dominique, c'est intéressant ce que tu montres, il s'agit de quel constructeur ? Audiophonics ? Cirrus ? Burr Brown ? On peut lire ça où ?

C'était pour créer un peu de suspens ... voilà :
- http://hifimediy.com/?p=99

[Dominique]

Bonjour,
J'ai hâte d'écouter ce petit transport venu tout droit de Hong Kong par Ebay/DHL* (8j.) sans passer par la case Audiophonics (>20j.)

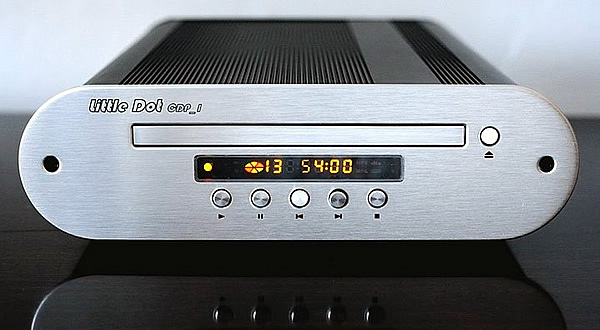

- Little Dot CDP_1

Caractéristiques :
- Mécanique haute performance PHILIPS/DAISy GyrFalcon 8
- Fiabilité éprouvée : Tiroir testé sans disfonctionnement technique après 30.000 cycles d'ouvertures/fermetures
- Tiroir "Slim" supportant les disques de 80 et 120mm de diamètre
- Drive Silencieux : Très faible bruit mécanique lors de la lecture
- Accepte les médias CD-DA (Red Book IEC908)/CD-R/CD-RW
- Compatibilité MP3 et CD-Audio DTS
- Permet la lecture des supports CD-R&RW non finalisés
- Sorties numériques SPDIF sur prises BNC, Coaxiale et Optique (Toslink)
- Appareil fournit avec une télécommande extra plate, aisément manipulable et transportable, cordon secteur et BNC fournis

Spécifications Techniques:
- Sorties Audio Numériques : SPDIF sur Prises BNC 75,—∂, Coaxiale (RCA 75,—∂), Optique (Toslink)
- Niveau des Sorties BNC & RCA : 500mV (RMS)
- Impédance des Sorties BNC & RCA : 75,—∂
- Fréquence d'Echantillonnage en Sortie : 44.1KHz
- Consommation : 10VA (En Fonctionnement), 3VA (En Veille), fusible de Protection : 1A
- Dimensions : 275 x 217 x 61 mm (L x l x h), poids : 2.1Kg

*Frais et dossier de douanes en plus...

[Dominique]

Bonjour AndrèJ

1. remplacer les AOP de conversion I/V OPA2134PA (des doubles?) par des AD797 ou des LT1028. 2. remplacer les AOP de sortie NE5534AN (des simples?) par des OPA627 ou des LT1028.

- Que penser des AD8610/AD8620* par rapport à ceux que tu propose?

*Existent en format MSOP et SOIC (normal et cms)

Raoul, la nouvelle carte Audiophonics, elle a pas les AOP en CMS au moins, sinon, on ne peut rien faire comme boulot sur les étages de sortie....

- Montés sur des supports DIL classiques.

[AndréJ]

Pour poursuivre. Le plan que propose André est le suivant, dans l'ordre.

1. remplacer les AOP de conversion I/V OPA2134PA (des doubles?) par des AD797 ou des LT1028.
2. remplacer les AOP de sortie NE5534AN (des simples?) par des OPA627 ou des LT1028.
3. travailler la régulation de l'alimentation des AOP de sortie.
4. travailler la régulation de l'alimentation des AOP de conversion I/V.

André :
J'ai regardé les datasheet que j'ai pu trouver sur le net, je me suis usé les yeux à décoder le schéma.
Dans ta lecture, on a des doubles ou des simples en AOP ?
On doit les remplacer comment ?

Je t'appelle.

Dominique :
C'est intéressant ce que tu montres, il s'agit de quel constructeur ? Audiophonics ? Cirrus ? Burr Brown ?
On peut lire ça où ?

L'OPA2134 est un AOP double, je propose donc de remplacer chaque OPA2134 par un assemblage de deux AD797 CMS montés sur une petite carte de ce type.
http://www.selectronic.fr/article.asp?ar...=11.2898-2

Le NE5524 est un AOP simple il peut donc être remplacé par un OPA627 de meme type (DIP8)

A plus
André

[AndréJ]

Bonjour AndrèJ

1. remplacer les AOP de conversion I/V OPA2134PA (des doubles?) par des AD797 ou des LT1028. 2. remplacer les AOP de sortie NE5534AN (des simples?) par des OPA627 ou des LT1028.

- Que penser des AD8610/AD8620* par rapport à ceux que tu propose?

*Existent en format MSOP et SOIC (normal et cms)

Raoul, la nouvelle carte Audiophonics, elle a pas les AOP en CMS au moins, sinon, on ne peut rien faire comme boulot sur les étages de sortie....

- Montés sur des supports DIL classiques.

Aurais tu le schéma et la doc de la nouvelle carte ....?

A plus
André

[Dominique]

Aurais tu le schéma et la doc de la nouvelle carte ....?

Hélas non,
- Il est vrai que la distribution des composants a beaucoup évolué sur la nouvelle carte mais à part l'ajout de l'inverseur et des composants autour de la prise Toslink, il n'y a pas grand chose de changer par rapport au schéma initial. On doit facilement pouvoir s'y retrouver*. On notera sur le PCB le trait sérigraphié de séparation entre les zones analogique et digitale.

* A condition d'avoir des yeux...
