Projet DIY : un intégré 2x2 voies
#21
RE: Projet DIY : un intégré 2x2 voies

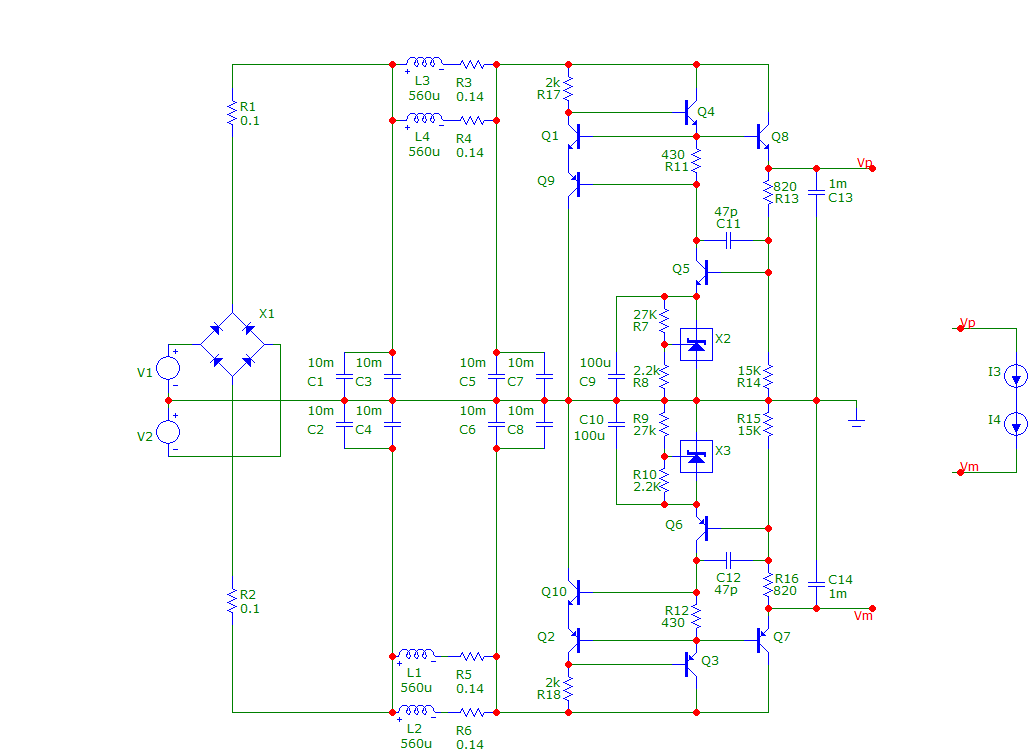

L'alimentation d'un canal de grave au simulateur :



C'est une régulation classique à transistor via Q5 et Q6 qui pilote le transistor ballast.
Le reste est une petite variation autour du thème visant à fournir le courant de base adéquat au ballast tout en fournissant un courant le plus constant possible à Q5 et Q6 parce que dans ce type de régulation, c'est la tension Vbe de Q5 et Q6 qui influe sur la qualité de la régulation.

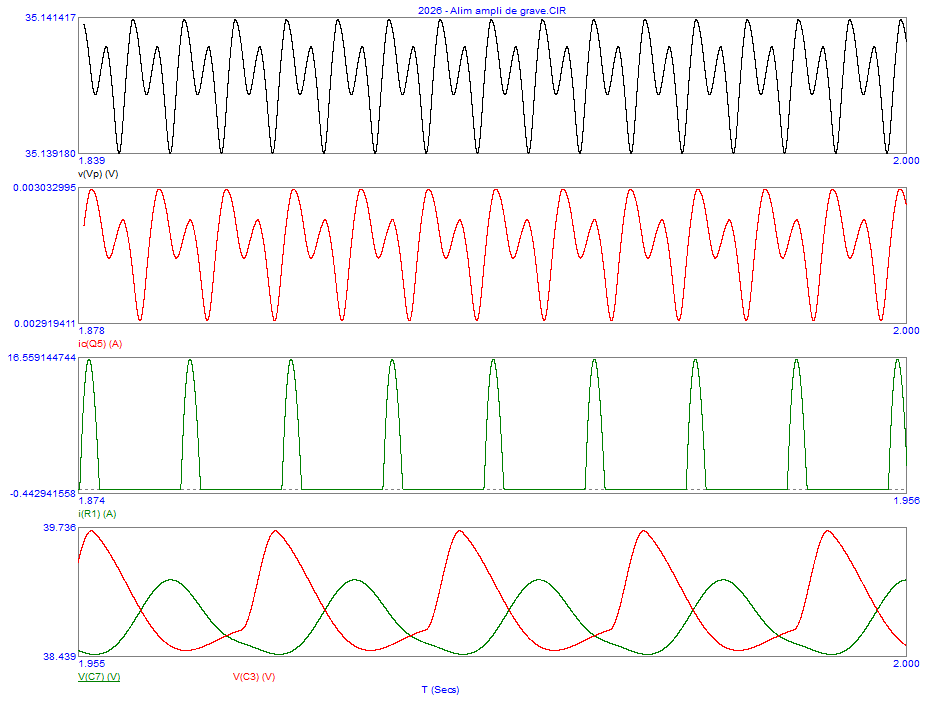

Au simulateur ca donne 2.5mV de variation pour une consommation sinus de 2A pour 35V en sortie. C'est suffisant pour mettre le canal d'amplification dans des conditions de fonctionnement adéquates en toute circonstance --> Régulation en charge supérieure d'une magnitude à celle des régulateurs de puissance dispos actuellement.


Répondre
#22
RE: Projet DIY : un intégré 2x2 voies
Bonjour,

Schéma de la carte ampli pour le grave :



La conception du PCB est finie.
La modélisation 3D donne ça :



Le circuit d'amplification à gauche prend à peine 20% du PCB. Tout le reste est l'alimentation
Répondre
#23
RE: Projet DIY : un intégré 2x2 voies
Hello,

Sur le schéma Kicad, le dernier,

Q8 et Q10 devraient être des NPN  TTC004C pour le miroir de courant . ( dont Q10 monté en diode , base-collecteur shuntés).
Répondre
#24
RE: Projet DIY : un intégré 2x2 voies
(08/04/2026-14:21:16)thierry38D a écrit : Hello,

Sur le schéma Kicad, le dernier,

Q8 et Q10 devraient être des NPN  TTC004C pour le miroir de courant . ( dont Q10 monté en diode , base-collecteur shuntés).

Ah oui, tout à fait.
Merci pour ce coup d'œil assuré. Je vais corriger le schéma du post précédent. Heureusement que je n'ai pas encore lancé la fabrication.
Répondre
