Projet Triphonique colonne AM170G8 + XLS-P835017
Bonjour,
autre projet en cours en ce moment, une colonne fine accompagnée d'un petit sub compact, c'est pour un ami qui s'y remets.
En contrainte un salon ou il ne faut rien bouger, madame y veille
Je suis partis sur un 17 cm pour la colonne, un Audax AM170G8 que j'ai dans des cartons, un jolie petit 17 cm capable de descendre un peu dans un volume modeste et facile a accorder.
En haut, je suis parti sur un tweeter a dôme de 25 peerless dx25bg60-04, que j'avais adapté au guide d'onde monacor WG-300, un ensemble facile a marier avec un 17 cm.
Pour le Sub, le XXLS-P835017 permet dans 40 l de faire un caisson clos compact facile a loger qui descend a 40 Hz sans aide de type transformée.
La puissance maximale limitée sera bien entendu a garder en tête, le "SPL max" pour le caisson étant de 105 dB d'après winISD a 40 hz (100 a 30 Hz), elle est parfaitement cohérente avec les capacités dans le grave des 2 colonnes équipées du 17 cm, pour un raccord en actif vers 100 hz.
L'idée est de se faire plaisir dans un salon de 30 m² environ, d'y retrouver la possibilité d'écouter correctement de la musique.
On ne parlera pas ici de distance d'écoute critique, le canapé étant a 2.5 m environ ...
Pour la gestion de l'ensemble, un mini DSP 2x4HD, (DSP + DAC 2 voies) sera utilisé pour ses 3 entrés possibles (USB, Optique et RCA) et ses 4 sorties analogiques sur RCA qui permettra la gestion du grave en actif et des ajustement possible sur la réponse globale du système, le tout pour un prix clairement intéressant! Avec sa télécommande il permettra également la gestion du volume.
La colonne sera filtrée en passif pour pouvoir fonctionner en toute autonomie et de façon pérenne sur un ampli courant.
Pour commencer, j'ai comme a mon habitude réalisé des caissons prototypes afin de pouvoir procéder aux mesures (réponse et impédance) des haut parleur en condition, réglage des accords dans le grave, conception des filtres, et écoutes en mono.

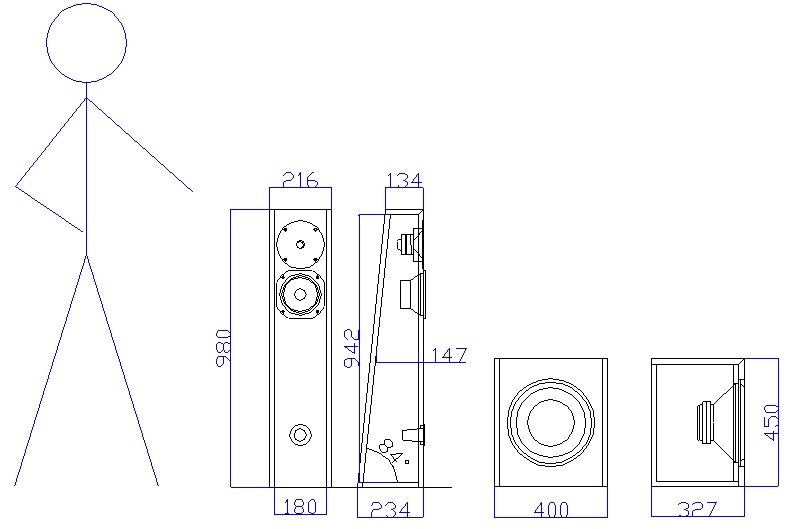

La plan de départ du projet après quelques essais préliminaires (pour le calage 17 - tweet) :
Façade en médium teinté noir forex, flancs en chêne massif, vernis satiné.
La 2 voies en test :
A l'écoute cela fonctionne plutôt bien, mesures impeccables, filtre relativement simple a réaliser, mais mais mais ...
Je ré-écoute le lendemain, un truc manque quand même ...
Des nuits de plus puis re-écoutes après quelque semaines, cela fonctionne toujours, les messages simples passent même très bien, bonne focalisation des voies, plutôt bien incarnée c'est sympa, manque de filé dans l'aigu mais en comparaison direct uniquement, pour un 17 + tweet c'est bien mais y'a un mais :
dès que cela se complique (orchestre, niveau sonore plus important), le message est moins lisible, moins de plaisir, de naturel, de "vrai" dit autrement.

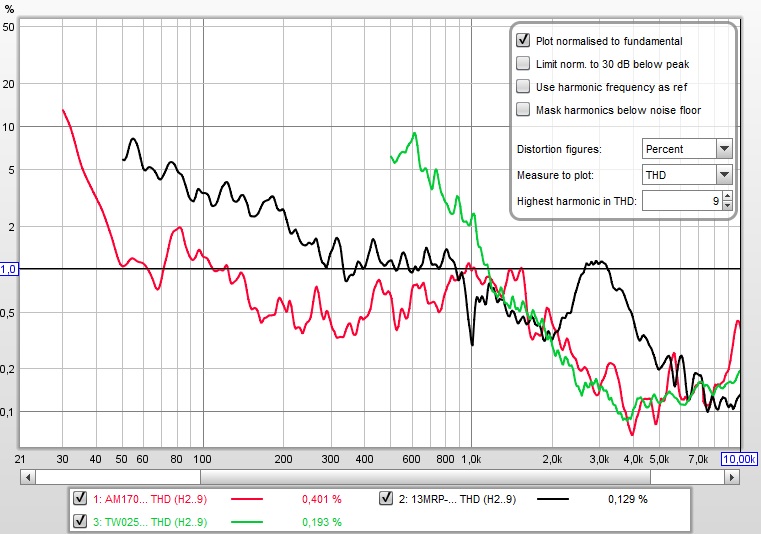

Je fouille donc dans mes cartons et mesures REW et me prend l'idée de tester un petit large bande Davis réf 13 MRP en stock depuis des années et un tweet "HDG" de chez audax, réf TW025A28 lui aussi en carton mais près a chanter.

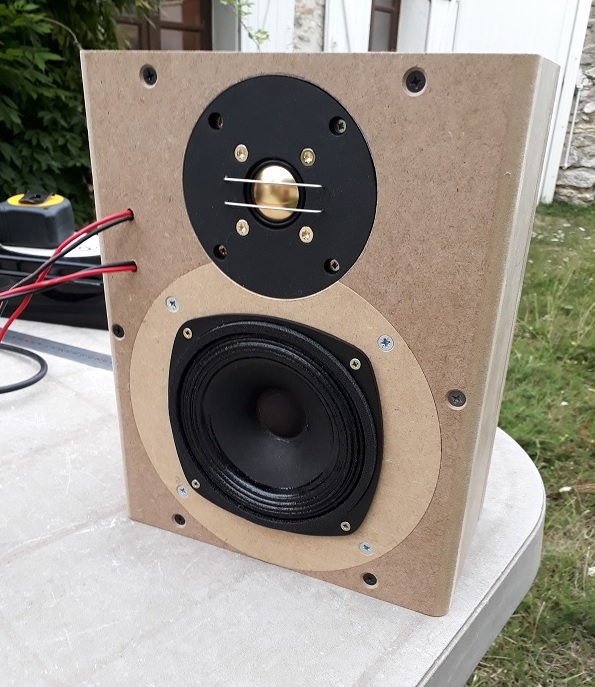

Après 2 heures a bricoler dehors, une "tête" de médium aigu prête a être testée dans la foulée :

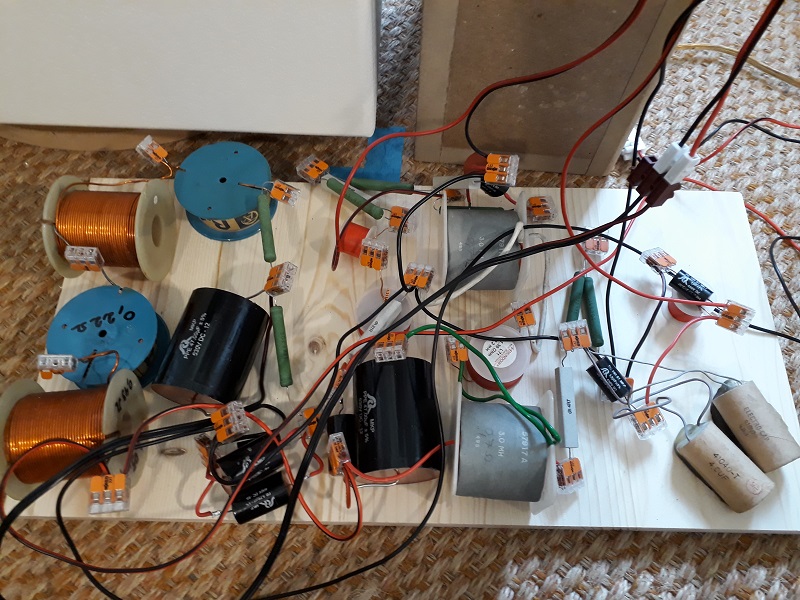

Le soir après relevés des réponses et mesures des impédance, je passe la soirée a mettre en forme dans Xsim un duelund synkron 3 voies pour marier le 13 le dome et le 17, diner à 23 h passé, la suite au réveil le lendemain, un petit filtre après café du même nom, concocté avec des assemblages improbable de composants bien encombrants :
L'écoute qui a suivi hier est sans appel pour la deux voies, 3 c'est mieux
Libéré du grave médium, le 13 cm est bien plus vivant que le 17 qui bouge déjà bien suffisamment dans le grave et qui a du mal a rester "propre" quand le message se complique.
Pour la suite je cogite donc au 13 cm qui sera retenu, le Davis sera utilisé ailleurs et ne se fait plus.
Un HM130G0 de chez Audax pour rester dans la même veine et qui nous rappellera une petites 2 voies des année 90 (13 + dome de 25) ?
Le large bande du même fabricant, 13LB25AL, pour rester dans un petit 13 cm a membrane légère et suspension plissée comme le Davis ?
Sur le papier j'ai très envi de le tester ce petit 13LB "a l'ancienne" de chez Audax...
Edit : J'ajoute à la liste des possible médium le HM130Z0

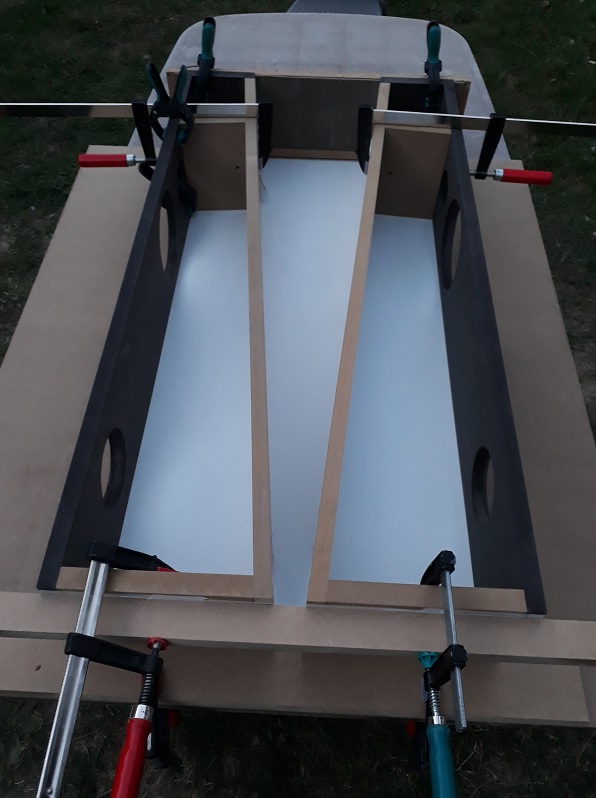

Les finitions sont arrêtées, je vais donc tout en réfléchissant au 13 (le LB13 n'est pas dispo pour l'instant), pouvoir passer à la réalisation des 3 ébénisteries, beau programme pour ces fins de vacances :
autre projet en cours en ce moment, une colonne fine accompagnée d'un petit sub compact, c'est pour un ami qui s'y remets.
En contrainte un salon ou il ne faut rien bouger, madame y veille
Je suis partis sur un 17 cm pour la colonne, un Audax AM170G8 que j'ai dans des cartons, un jolie petit 17 cm capable de descendre un peu dans un volume modeste et facile a accorder.
En haut, je suis parti sur un tweeter a dôme de 25 peerless dx25bg60-04, que j'avais adapté au guide d'onde monacor WG-300, un ensemble facile a marier avec un 17 cm.
Pour le Sub, le XXLS-P835017 permet dans 40 l de faire un caisson clos compact facile a loger qui descend a 40 Hz sans aide de type transformée.
La puissance maximale limitée sera bien entendu a garder en tête, le "SPL max" pour le caisson étant de 105 dB d'après winISD a 40 hz (100 a 30 Hz), elle est parfaitement cohérente avec les capacités dans le grave des 2 colonnes équipées du 17 cm, pour un raccord en actif vers 100 hz.
L'idée est de se faire plaisir dans un salon de 30 m² environ, d'y retrouver la possibilité d'écouter correctement de la musique.
On ne parlera pas ici de distance d'écoute critique, le canapé étant a 2.5 m environ ...
Pour la gestion de l'ensemble, un mini DSP 2x4HD, (DSP + DAC 2 voies) sera utilisé pour ses 3 entrés possibles (USB, Optique et RCA) et ses 4 sorties analogiques sur RCA qui permettra la gestion du grave en actif et des ajustement possible sur la réponse globale du système, le tout pour un prix clairement intéressant! Avec sa télécommande il permettra également la gestion du volume.
La colonne sera filtrée en passif pour pouvoir fonctionner en toute autonomie et de façon pérenne sur un ampli courant.
Pour commencer, j'ai comme a mon habitude réalisé des caissons prototypes afin de pouvoir procéder aux mesures (réponse et impédance) des haut parleur en condition, réglage des accords dans le grave, conception des filtres, et écoutes en mono.
La plan de départ du projet après quelques essais préliminaires (pour le calage 17 - tweet) :
Façade en médium teinté noir forex, flancs en chêne massif, vernis satiné.
La 2 voies en test :
A l'écoute cela fonctionne plutôt bien, mesures impeccables, filtre relativement simple a réaliser, mais mais mais ...
Je ré-écoute le lendemain, un truc manque quand même ...
Des nuits de plus puis re-écoutes après quelque semaines, cela fonctionne toujours, les messages simples passent même très bien, bonne focalisation des voies, plutôt bien incarnée c'est sympa, manque de filé dans l'aigu mais en comparaison direct uniquement, pour un 17 + tweet c'est bien mais y'a un mais :
dès que cela se complique (orchestre, niveau sonore plus important), le message est moins lisible, moins de plaisir, de naturel, de "vrai" dit autrement.
Je fouille donc dans mes cartons et mesures REW et me prend l'idée de tester un petit large bande Davis réf 13 MRP en stock depuis des années et un tweet "HDG" de chez audax, réf TW025A28 lui aussi en carton mais près a chanter.
Après 2 heures a bricoler dehors, une "tête" de médium aigu prête a être testée dans la foulée :
Le soir après relevés des réponses et mesures des impédance, je passe la soirée a mettre en forme dans Xsim un duelund synkron 3 voies pour marier le 13 le dome et le 17, diner à 23 h passé, la suite au réveil le lendemain, un petit filtre après café du même nom, concocté avec des assemblages improbable de composants bien encombrants :
L'écoute qui a suivi hier est sans appel pour la deux voies, 3 c'est mieux
Libéré du grave médium, le 13 cm est bien plus vivant que le 17 qui bouge déjà bien suffisamment dans le grave et qui a du mal a rester "propre" quand le message se complique.
Pour la suite je cogite donc au 13 cm qui sera retenu, le Davis sera utilisé ailleurs et ne se fait plus.
Un HM130G0 de chez Audax pour rester dans la même veine et qui nous rappellera une petites 2 voies des année 90 (13 + dome de 25) ?
Le large bande du même fabricant, 13LB25AL, pour rester dans un petit 13 cm a membrane légère et suspension plissée comme le Davis ?
Sur le papier j'ai très envi de le tester ce petit 13LB "a l'ancienne" de chez Audax...
Edit : J'ajoute à la liste des possible médium le HM130Z0

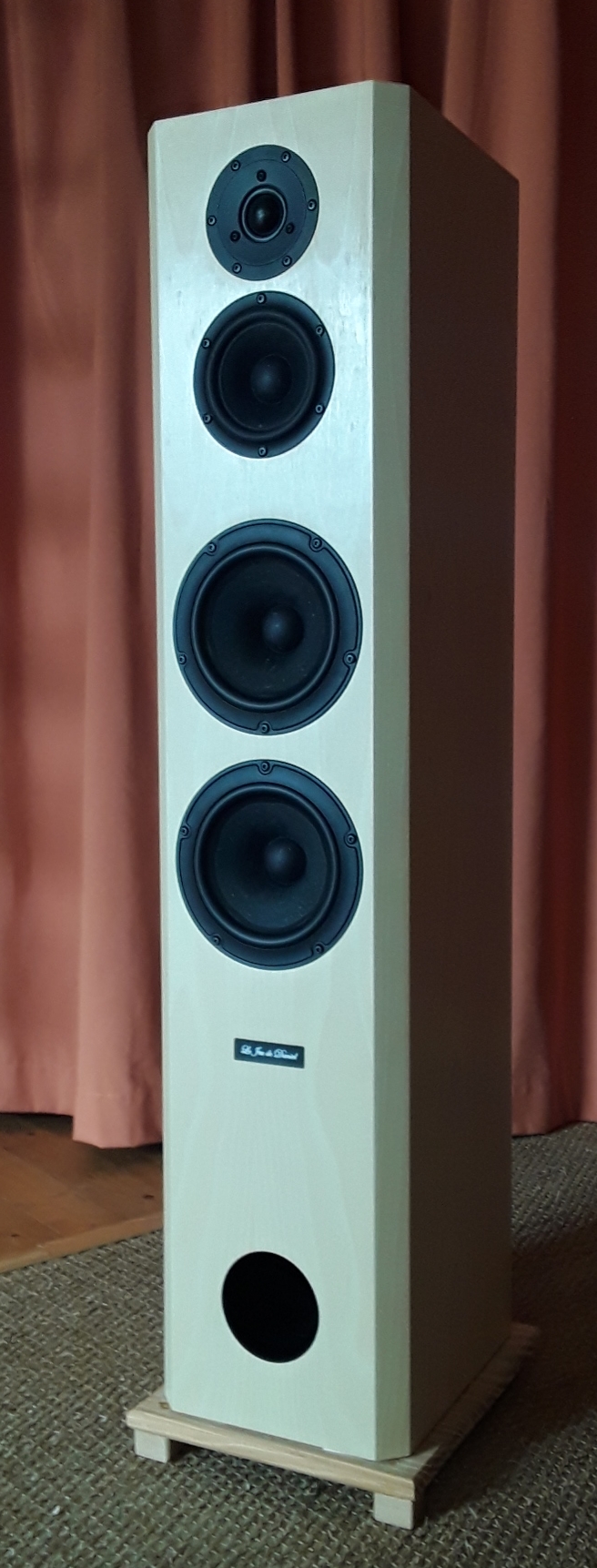

Les finitions sont arrêtées, je vais donc tout en réfléchissant au 13 (le LB13 n'est pas dispo pour l'instant), pouvoir passer à la réalisation des 3 ébénisteries, beau programme pour ces fins de vacances :
