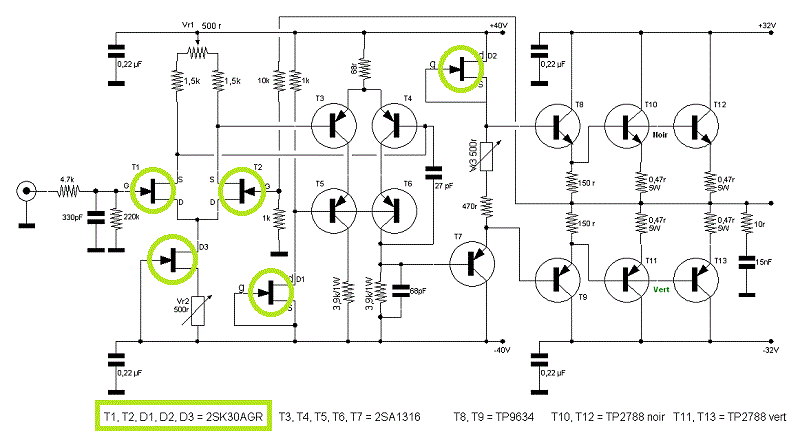

Dans L'Audiophile N°1 Nouvelle Série, le schéma de l'amplificateur 50W + 50W Classe A ne précise pas (semble-t-il) la valeur de Idss pour les transistors 2SK30A-GR (T1, T2, D1, D2, D3).
24/01/2021-11:06:52 (Modification du message : 24/01/2021-11:10:41 par JM Plantefeve.)
RE: 50W + 50W Classe A
Bonjour Didier,
la valeur de Idss pour les transistors 2SK30A-GR (T1, T2, D1, D2, D3).
Avant sélection pour chacun des étages de ce schéma, le 2SK30AGR a un Idss entre 2,6mA et 6,5mA. Mais effectivement, ni dans le n°43 AS, ni dans le n°1 NS, il n'y a conseil sur des valeurs à cerner. Ni sur les courants des étages intermédiaires. Toutefois, on peut dire je pense que :
Les T1 et T2 du différentiel sont à appairer, d'autant qu'il n'y a pas de résistance Rs de contre-réaction locale. Idss hors extrême, 4,5mA ?
D1 en générateur de courant pour polariser le cascode du deuxième étage via la 1kR. Par exemple, Idss=4,5mA donne Vpol=4,5V. Valeur peu critique.
D2 en générateur de courant pour polariser le push-pull de sortie. Polarisation ajustable par le trimmer de 500R. Aux trimmer et 470 en série, il faut une tension de l'ordre de 2·(0,7+0,7+0,47·Irepos/2)=3,6V. Si Idss=5mA, trimmer à mi-course.
D3 en générateur de courant ajusté avec un trimmer de 500R. Idss hors extrême, 4,5mA ?
A propos de D1, il serait logique de voir une résistance série entre son drain et les bases du cascode. De l'ordre de 10kR, pour un Vds inférieur au 50V maxi du datasheet. A propos de D2, une CR470 serait plus sûre en tenue en tension.
Merci pour ta réponse et pour le problème que tu soulèves, car c'en est bien un !
@Patrick
Bonjour Patrick,
Merci ! Le schéma joint vient justement du site AudioTechno.fr
@Jean-Marc
Bonjour Jean-Marc,
Merci beaucoup pour ces explications très didactiques (tiens donc !), ainsi que pour la solution proposée au problème de tenue en tension du 2SK30A-GR soulevée par Hervé.
C'est étonnant qu'un schéma qui date des années 80's puisse encore soulever ce genre de problème. Heureusement que vous êtes là...
Je me pose à présent une nouvelle question :
Comment les amplis basés sur ce circuit ont-ils pu fonctionner sans encombre ?
A l'époque le Kit LDA était vendu avec 5 paires appairées du 2SK30AGR sans distinction de l'endroit où les placer.
Je pense que Jean-Marc n'est pas loin d'une valeur commune à adopter.
24/01/2021-18:59:37 (Modification du message : 24/01/2021-19:39:50 par JM Plantefeve.)
RE: 50W + 50W Classe A
Bonsoir Didier,
Comment les amplis basés sur ce circuit ont-ils pu fonctionner sans encombre ?
Au datasheet, le Vgds (breakdown) de 50V affiché au tableau des maximums est dépassé par Toshiba lui-même dès la première courbe, on approche les 60V. Et il doit y avoir une marge. Aussi, il semble qu'une configuration à Vgs=0 (D1 et D2) soit encore moins sensible.
Ceci dit, j'ai toujours respecté le non dépassement de ce "Vgds de tableau" dans mes schémas, Jean-Marc.
L'Idss cible des 2SK30AGR dans le montage tourne autour de 4 mA. Toutefois pour D1 et D3, une valeur un peu différente peut être compensée par les trimmers. Eviter de descendre sous 3.5 pour D3, pour ne pas se retrouver en limite de réglage de l'écrètage (Vr2).
), ainsi que pour la solution proposée au problème de tenue en tension du 2SK30A-GR soulevée par Hervé.
![[Image: Field-effect-transistor-FET_clip_image019.jpg]](https://www.summaryplanet.com/engineering/Field-effect-transistor-FET_clip_image019.jpg)
Bon, OK !
