Mute et distortion ?
#1
Mute et distortion ?
Bonjour,

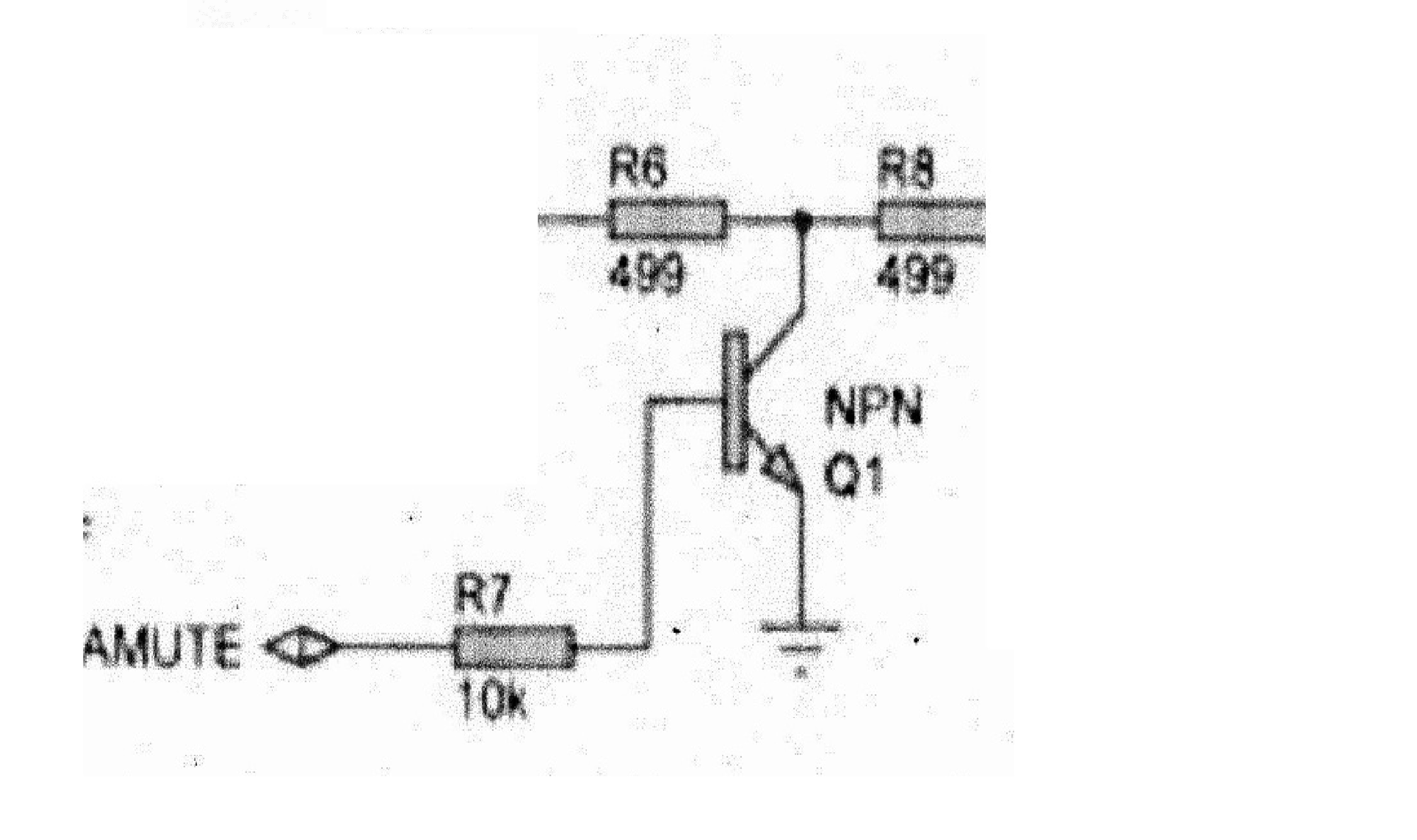

On trouve assez souvent (lecteurs ; amplis; filtre actif..) une touche Mute qui coupe le son (analogique) avec le schéma suivant:
Un audiophile affirme que ça génère de la distorsion quand le son passe.
En effet une partie du signal passe quand même dans le transistor bloqué par le courant inverse de jonction collecteur-base Icbo.
Normalement pour les électroniciens c'est assimilable à une résistance de fuite.
Cette résistance de fuite est-elle constante par rapport à la valeur du signal ou bien a-t-on un phénomène non linéaire ? donc une distorsion !
Denis,


Pièces jointes Image(s)

Répondre
#2
RE: Mute et distortion ?
J'ai eu un cas sur un lecteur ARCAM ALPHA 5 ou un des transistors était devenu foireux. Du coup j'ai viré les 2. Ça fait maintenant un petit ploc à la mise sous tension mais ce n'est pas gênant!
Christian

Lecteur CD STUDER A730 - Tuner PHILIPS 22AH6731 - AMPLIS - WE300B  - K209+ Grand_Floyd  option tantale/argent - LE CUBE - Platine THORENS TD318 + cellule PHILIPS  GP422 et stylet taille Shibata + RIAA PACIFIC - Enceintes AUDIOREFERENCE 224.- Câbles ISODA partout.
Répondre
#3
RE: Mute et distortion ?
calculette a écrit :Bonjour,
On trouve assez souvent (lecteurs ; amplis; filtre actif..) une touche Mute qui coupe le son (analogique) avec le schéma suivant:
Un audiophile affirme que ça génère de la distorsion quand le son passe.
En effet une partie du signal passe quand même dans le transistor bloqué par le courant inverse de jonction collecteur-base Icbo.
Normalement pour les électroniciens c'est assimilable à une résistance de fuite.
Cette résistance de fuite est-elle constante par rapport à la valeur du signal ou bien a-t-on un phénomène non linéaire ? donc une distorsion !
Denis,
Ce montage entraîne est effectivement une distorsion. Il en est d'autres, meilleurs mais non parfaits, à base de Fets et de Cmos. Douglas Self consacre une vingtaine de pages aux interrupteurs statiques.
http://www.douglas-self.com/ampins/books/ssad3.htm
Des relais mettant le signal à la masse ont été employés par Didden sur son tweakage du DCX.
Tout est difficile avant d'être simple. Thomas Fuller
Répondre
#4
RE: Mute et distortion ?
Oui le relais c'est radical car ouvert c'est vraiment ouvert.
Cela dit en sortie d'ampli OP avec en série 500 ohms et d'autre part la résistance de fuite du NPN qui varie autour de 1 méghom ....
Supposons qu'elle est non linéaire entre 2 valeurs 500 k est 5 mohms.
Avec 500 K le pont diviseur donne 0,999 on chute le signal de 0,1%
Avec 5 mohms le pont diviseur donne 0,9999 on chute le signal de 0,01%
La distorsion entre les deux est de 0,09% par rapport à une résistance fixe 1 Mohm bien linéaire.
Denis,
Répondre
#5
RE: Mute et distortion ?
normalement en mode playback ces transistor mute npn ont une base négative -15V
mais les forts pics d'amplitude surtout dans le pro ou on travaille a +6dbV
se retrouvent ca même écrasées et c'est visible a l'oscilloscope
souvent les inge son me retournaient les tascam DVRA1000 et autres master recorders pour virer ces saloperies de transistors
Répondre
