ceci est un Cube...

[ThomasBuzet]

En faisant des fouilles de fond de tiroir voir ce qui traîne en résistance etc

J’ai 6 IRFP9240 et 6 IRFP240 sont ils montables en lieu et place des ECX10P20 et ECX10N20 ?

Merci à vous

[JM Plantefeve]

J’ai 6 IRFP9240 et 6 IRFP240 sont ils montables en lieu et place des ECX10P20 et ECX10N20 ?

Bonjour Thomas,

Ces IRF n'ont pas du tout la même courbe de transconductance et ne peuvent remplacer sur le Cube les Exicon.
Les anciens 2SK1058 et 2SJ162 de chez Hitachi (puis Renesas), oui.

Bien à toi, Jean-Marc.

[ThomasBuzet]

Me disait bien aussi ! Tant pis

Je sais même pas pourquoi j’ai ça qui traîne

Merci de ta réponse rapide Jean-Marc

[0110195656700]

Me disait bien aussi ! Tant pis

Je sais même pas pourquoi j’ai ça qui traîne

Merci de ta réponse rapide Jean-Marc

Bonjour à vous les Cubistes et à Mr Plantefève!
J’ai réalisé la première version il y’a 3ans environ.

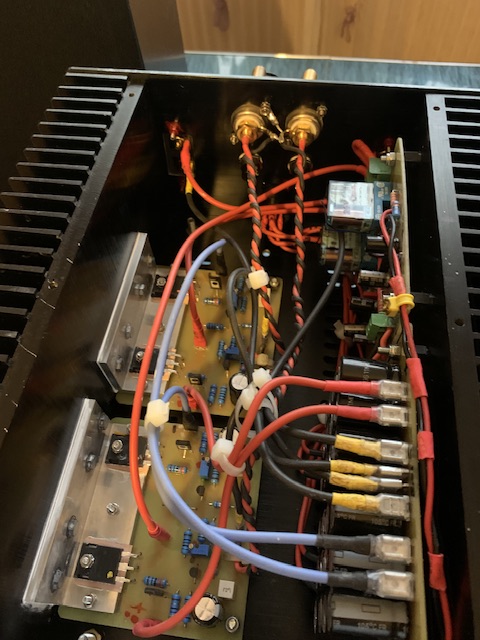

J’ai joint quelques photos, je ne sais pas si elles seront visibles/correctes.

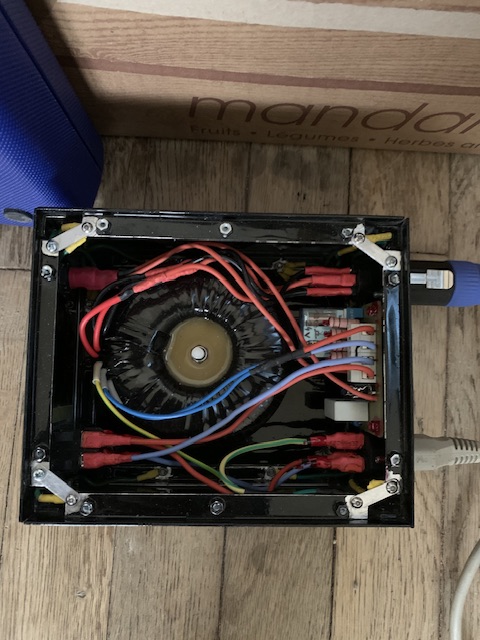

Alim Transfo Toroidy (+ un soft/start Elektor un luxe superflu?) dans un boîtier extérieur,en diy;avec connecteur speakon.

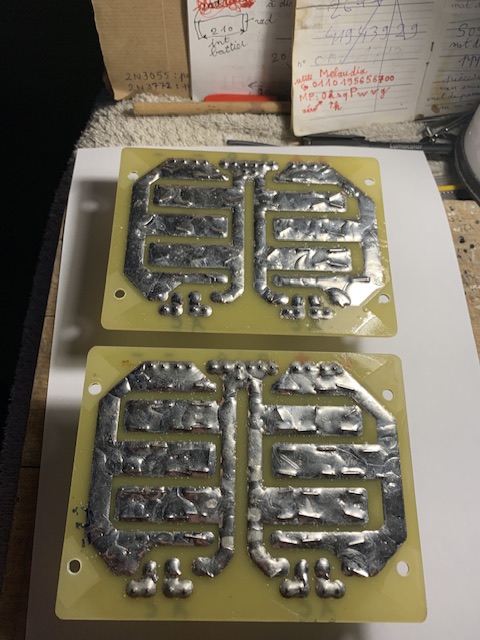

La banque des capas 2200μf/35V, 12 par rail, faible ESR Panasonic, 10000h à 105*,donc 24 capas.
Il y’a aussi du Bc vishay, mais là la carte bancaire va chauffer.
Il suffît de dupliquer l’empattement 7,5mm et diamètre ~16,5mm d’une capa,
Je n’ai qu’un logiciel sprint layout v6 qui fait du schéma pcb 100x160mm,suffisant pour moi en tant qu’amateur.
À partir de là, il faut dessiner les ponts de diodes (plats, 25Ampères).
Les connecteurs faston 6,3/6,35:
En laiton comme préconisé par MR Plantefève.
Les faston laiton sont moins resistives, soit,mais ça ne se tord quasiment pas, ça casse.
Conseil : souder d’abord les faston (il y’en a 12 sur la banque de capas)
Lors de la soudure des connecteurs, il y’a un effet de capillarité et de gravité qui fait que l’on se retrouve

avec de l’étain côté connecteurs pcb, enlevable au cutter.
Côté fils de câblage: j’y ai mis du 2,5 carré silicone flexible et quasiment indifférent au fer à souder et surtout flexible pour les faston.
Les faston femelles sur fil sont à dépiauter de leur plastique (tout dépend de ce que vous achetez)
Brossage des faston, serrage à pince, et soudure.
Sans oublier la gaine thermo inserée auparavant.
Les Transistors ?
Les 2sk170? Production arrêtée par Toshiba depuis bientôt ~30ans.
Les 2sk170 vendus sur la Baie ou AliExpress sont des fakes à 100/100.
Comme précisé par Jean-Marc Plantefève, le remplacement, c’est le lsk170, même meilleur que le 2sk170 d’origine.
Sur le site Micross GB, le seul vendeur européen,
Ils sont dispos, mais il faut un numéro de Siret (être pro).
J’avais d’ailleurs eu des difficultés à l’époque, car l’administratrice était en vacances.
À son retour, no problème, j’avais bien reçu les 30 lsk170 commandés.
Sinon, en appairés (ou appariés),
C’est le site DIYaudio-store aux U.S States.
Cher! Mais les jfet sont appairés.
Les transistors de sortie 10N20/10P20?
J’en avais acheté comme précisé par Jean-Marc Plantefève, chez Profusion, toujours en GB.
Appairés comme demandé, chers, mais c’est du vrai transistor Exicon.
Les transistors Exicon vendus sur Audiophonics…
Pas d’expérience, donc pas de critique. Mais ça m’étonnerait qu’ils fassent dans l’appairage, Audiophonics,
Ils sont là pour faire du chiffre.
Sinon, en sorties ampli :

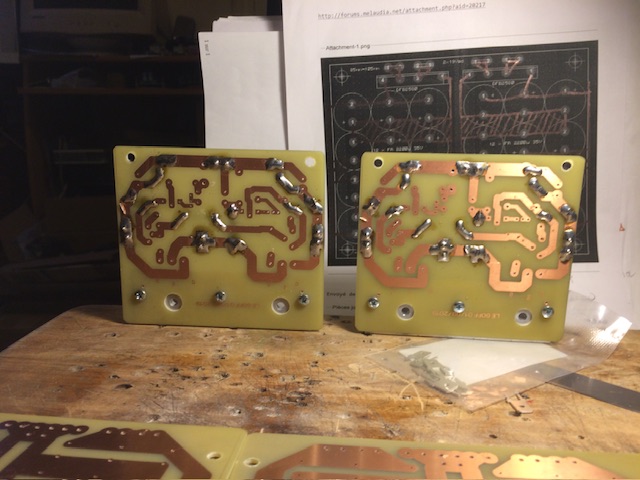

J’ai fait à l’époque (2/3ans) 2 modules à base de upc1237,
Les préconisations de, ou, certains constructeurs, applications, font « gérer les 2 canaux par 1 seul upc1237… pour gagner de la place et qu’elle cents/€.

Quoique… en réfléchissant bien, le courant continu n’est pas que positif, il est aussi négatif.

Bonne soirée à vous

---

Me disait bien aussi ! Tant pis

Je sais même pas pourquoi j’ai ça qui traîne

Merci de ta réponse rapide Jean-Marc

Bonjour à vous les Cubistes et à Mr Plantefève!
J’ai réalisé la première version il y’a 3ans environ.
J’ai joint quelques photos, je ne sais pas si elles seront visibles/correctes.
Alim Transfo Toroidy (+ un soft/start Elektor un luxe superflu?) dans un boîtier extérieur,en diy;avec connecteur speakon.
La banque des capas 2200μf/35V, 12 par rail, faible ESR Panasonic, 10000h à 105*,donc 24 capas.
Il y’a aussi du Bc vishay, mais là la carte bancaire va chauffer.
Il suffît de dupliquer l’empattement 7,5mm et diamètre ~16,5mm d’une capa,
Je n’ai qu’un logiciel sprint layout v6 qui fait du schéma pcb 100x160mm,suffisant pour moi en tant qu’amateur.
À partir de là, il faut dessiner les ponts de diodes (plats, 25Ampères).
Les connecteurs faston 6,3/6,35:
En laiton comme préconisé par MR Plantefève.
Les faston laiton sont moins resistives, soit,mais ça ne se tord quasiment pas, ça casse.
Conseil : souder d’abord les faston (il y’en a 12 sur la banque de capas)
Lors de la soudure des connecteurs, il y’a un effet de capillarité et de gravité qui fait que l’on se retrouve

avec de l’étain côté connecteurs pcb, enlevable au cutter.
Côté fils de câblage: j’y ai mis du 2,5 carré silicone flexible et quasiment indifférent au fer à souder et surtout flexible pour les faston.
Les faston femelles sur fil sont à dépiauter de leur plastique (tout dépend de ce que vous achetez)
Brossage des faston, serrage à pince, et soudure.
Sans oublier la gaine thermo inserée auparavant.
Les Transistors ?
Les 2sk170? Production arrêtée par Toshiba depuis bientôt ~30ans.
Les 2sk170 vendus sur la Baie ou AliExpress sont des fakes à 100/100.
Comme précisé par Jean-Marc Plantefève, le remplacement, c’est le lsk170, même meilleur que le 2sk170 d’origine.
Sur le site Micross GB, le seul vendeur européen,
Ils sont dispos, mais il faut un numéro de Siret (être pro).
J’avais d’ailleurs eu des difficultés à l’époque, car l’administratrice était en vacances.
À son retour, no problème, j’avais bien reçu les 30 lsk170 commandés.
Sinon, en appairés (ou appariés),
C’est le site DIYaudio-store aux U.S States.
Cher! Mais les jfet sont appairés.
Les transistors de sortie 10N20/10P20?
J’en avais acheté comme précisé par Jean-Marc Plantefève, chez Profusion, toujours en GB.
Appairés comme demandé, chers, mais c’est du vrai transistor Exicon.
Les transistors Exicon vendus sur Audiophonics…
Pas d’expérience, donc pas de critique. Mais ça m’étonnerait qu’ils fassent dans l’appairage, Audiophonics,
Ils sont là pour faire du chiffre.
Sinon, en sorties ampli :
J’ai fait à l’époque (2/3ans) 2 modules à base de upc1237,
Les préconisations de, ou, certains constructeurs, applications, font « gérer les 2 canaux par 1 seul upc1237… pour gagner de la place et qu’elle cents/€.

Quoique… en réfléchissant bien, le courant continu n’est pas que positif, il est aussi négatif.

Bonne soirée à vous

---

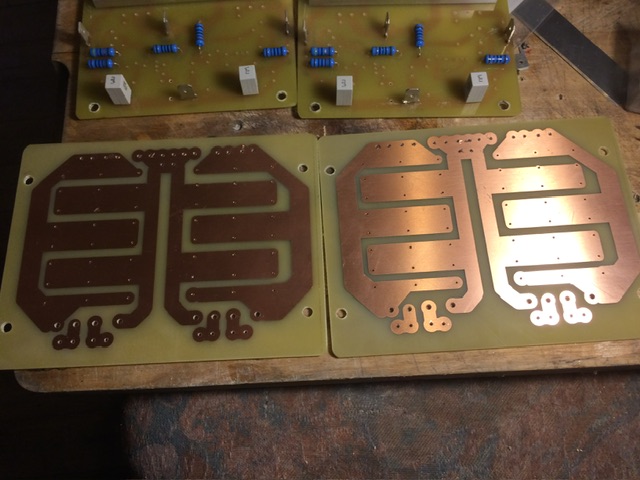

Les PCBs des banques de capas sont « tropicalisés » au vernis.
Normal que ça paraisse un peu flou.
Une banque de capas avec du BC vishay !
Bonsoir à vous.

[Le Relais Sonore]

Bonjour,
Il me semble bien qu'on peut trouver des LSK170A chez MOUSER: https://www.mouser.fr/ProductDetail/Line...gLp4PD_BwE

Salutation
Rémy

[0110195656700]

Bonjour,
Il me semble bien qu'on peut trouver des LSK170A chez MOUSER: https://www.mouser.fr/ProductDetail/Line...gLp4PD_BwE

Salutation
Rémy

Bonsoir ! Heuh !,
Les LSK170 chez Mouser, vous me faites découvrir ça !
En effet, j’ai vu.
10€ à l’unité, 9,22.par 10.
C’est bien que la Mouse mette ces transis en accessibilité aux amateurs,voire pros.
Mais le niveau de prix est indécent, je me remets mon « voire », c’est de l’arnaque.
Certains diront : « c’est la loi du marché »
Si vous n’êtes pas contents, achetez chinois.
Le marché, OK, soit, mais hors de question d’acheter du vulgaire transi jfet à 10€.
Par expérience, nous en sommes tous « coupables », avons tous jeté à la jaille, poubelle, des platines pcb
qui comportaient entre-autres, des 2sk170.
Bonne soirée

[Ragnarsson]

Bonjour,
Il me semble bien qu'on peut trouver des LSK170A chez MOUSER: https://www.mouser.fr/ProductDetail/Line...gLp4PD_BwE

Salutation
Rémy

y a d’autres modèles pouvant être utilisés dans des amplis (pas dans le cube cependant).
https://www.mouser.fr/ProductDetail/Line...VEPA%3D%3D

[0110195656700]

Bonjour,
Il me semble bien qu'on peut trouver des LSK170A chez MOUSER: https://www.mouser.fr/ProductDetail/Line...gLp4PD_BwE

Salutation
Rémy

y a d’autres modèles pouvant être utilisés dans des amplis (pas dans le cube cependant).
https://www.mouser.fr/ProductDetail/Line...VEPA%3D%3D

Bonsoir, effectivement le ifn146 , double fet, cher, très cher, mais appairés. Mais le gain : sauf erreur, c’est du 30. Je ne suis pas électronicien.
Le lsk389, idem, c’est du double jfet, le gain, je sais pas trop ce que ça veut dire.
Le gain, pour un néophyte : c’est IB x IC en bipolaire.
Le FET est différent : IDSS pour les électroniciens,
Un fet (Field-effect transistor) est commandé par une G gâchette, selon la polarité appliquée à celle-ci.
Soit, mais ça ne nous apprend pas plus que le fet est sencé être un robinet entre D et S , ou vice-versa, en fonction des arrivées sur la gâchette G.

Bonne soirée

[ThomasBuzet]

Bonjour,
Il me semble bien qu'on peut trouver des LSK170A chez MOUSER: https://www.mouser.fr/ProductDetail/Line...gLp4PD_BwE

Salutation
Rémy

Chez digi-key aussi https://www.digikey.fr/fr/products/detai...S/14312281 à 9€41 (le port est offerte à partir de 50€).
Pas trouvé chez RS

[0110195656700]

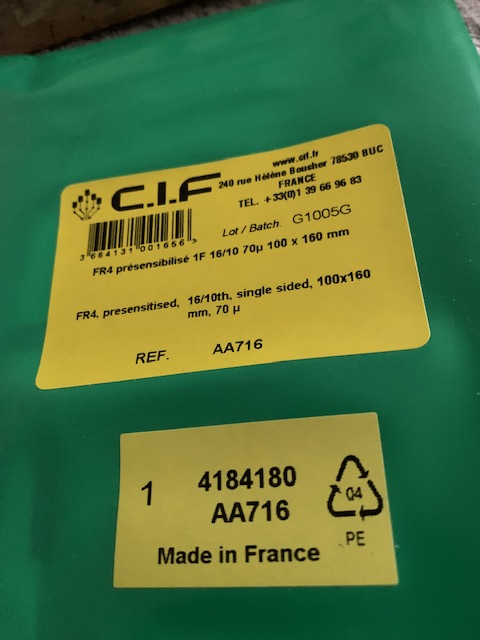

Bonjour ! pour ceux qui voudraient du 70μm en épaisseur, c’est dispo sur RS compoments, en 100/160mm.
Livraison gratuite à condition commande le week-end.
