LE KANEDA 209 selon Grand_Floyd (A vous de jouer !)

[Grand_Floyd]

bonjour Grand Floyd.

Avant de faire une bêtise je préfère demander.........

A la page 2 du du sujet tu écris:
Sur le circuit imprimé,le transistor de droite doit se trouver en-dessous :

si je regarde le datasheet des 2 Sk 117 la broche D est à gauche lorsque l'on regarde côté broche et le plat vers le haut.

Si je monte les transistors en tenant compte des repère du CI dans le cas du SK 117, le transistor de droite se trouve au dessus .

Par contre cette affirmation est vraie pour le 2 SC 2240.

S'adresse -t-elle au seul transistor SC 2240?

Gilou

Bonsoir gilou,
Effectivement il y a inversion des 2SK117BL et aussi du 2SJ103BL,mais sur ce genre de Jfet,ça n'a aucune importance car ils sont totalement réversibles comme la plupart des Jfets.Autrement dit,le drain = la source.Quand ce n'est pas le cas,le fabricant le précise dans son datasheet.Tu peux monter ces transistors avec le méplat à droite avant pliage,comme sur la sérigraphie,et ça marche parfaitement.

Par contre ça ne serait pas le cas des 2sc2240 qui sont des bipolaires,avec la base à droite du méplat et le collecteur au centre.La sérigraphie est bonne pour eux!

[rucquoy19]

Bonjour,
Prix du préampli ?
Cdt,
Lionel

[Grand_Floyd]

Quand j'aurai un peu de temps, j'étudierai un ampli plus puissant sur le schéma du 209 avec une alimentation plus élevée mais je resterai aux bipolaires en sortie, peut être avec les excellents MJL3281.
A noter que j'ai monté un K209 avec des MJ3001 en supprimant les drivers BD139 et j'ai constaté qu'il fonctionnait aussi bien qu'avec des 3055 ou D218.
Je pense que la qualité du 209 provient essentiellement de ses étages d'entrée.

Cdt,
Gérard

J'ai essayé les MJL3281.Ils ne sont pas mauvais mais je les trouve un peu ternes par rapport au 2SD218.Je leur préfère les 2SC5200 TOSHIBA ou ON SEMI,avec une préférence pour les ON SEMI.Il y a aussi les NJW0281G qui sont excellents dans un boitier TO-3P un peu plus petit,les autres étant en TO264.
Tous ces transistors ont une fréquence de 30MHz à gain unitaire.A comparer aux 2N3055 limités à 2.5MHz et les 2SD218 à 10MHz.

[jluc64]

Bonsoir Christian,

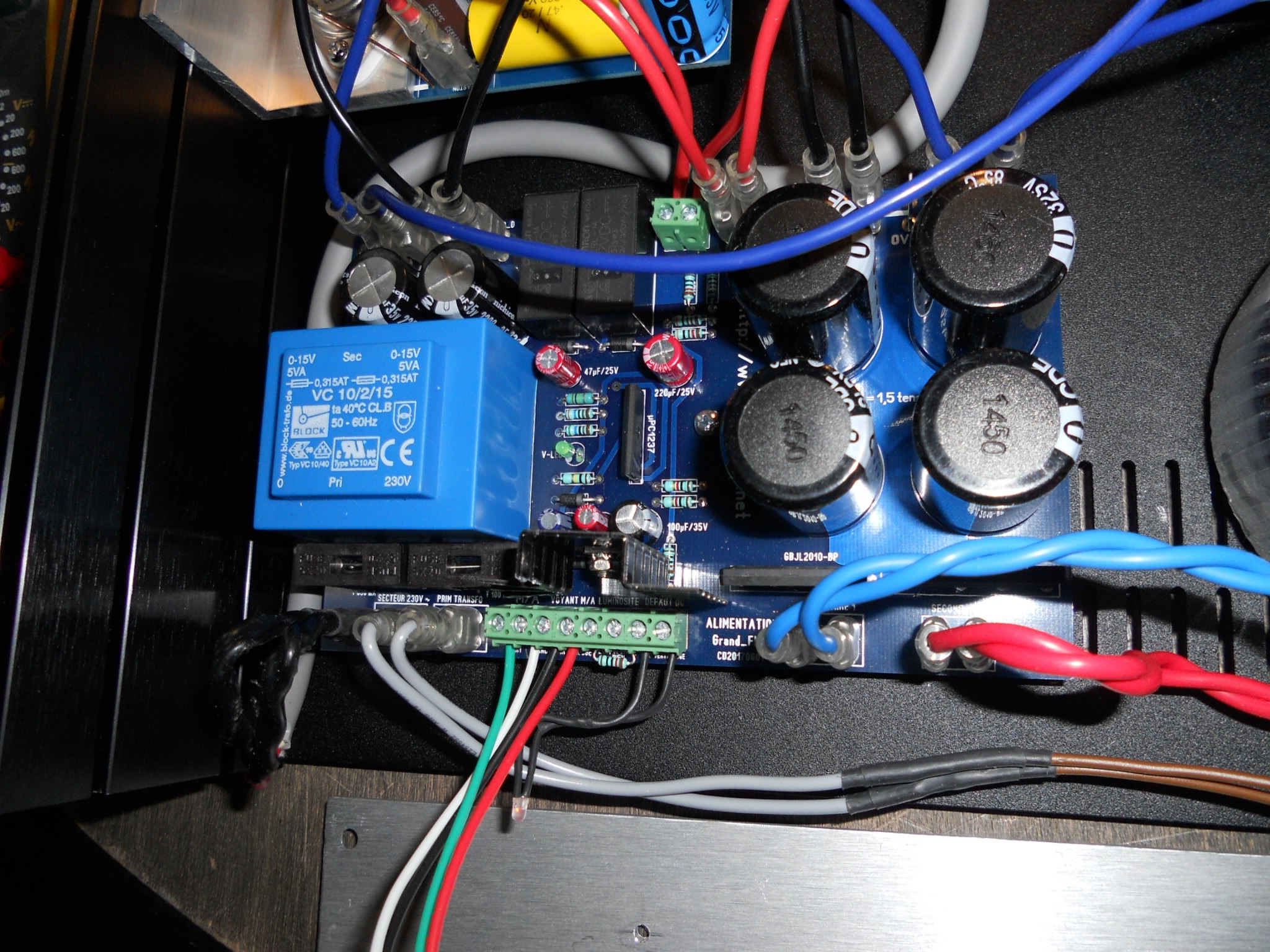

j'ai une hésitation concernant le montage du microcontrôleur µPC1237 sur le CI de l'alimentation, je suppose qu'il faut faire coïncider du même côté l'écriture sur le microcontrôleur et l'écriture du microcontrôleur sur le circuit imprimer , ou broche 1 côté condo 100 µF/35V ?

merci, bonne soirée.
Jluc

[Grand_Floyd]

Bonsoir JLuc,
La broche 1 se trouve vers le condo de 220µF/25V.C'est repéré sur la sérigraphie mais pas très visible (il faut une loupe).Tu dois avoir aussi les inscriptions sur le µPC en regard du transfo.

[jluc64]

Bonsoir Christian,

super, merci pour votre aide.
Bonne soirée.


Jluc

[Grand_Floyd]

De rien,bonne soirée également!

[ChristopheB]

Bonjour à tous,

J'ai terminé de câbler le K209 Grand_Floyd Melaudia hier soir.
Tout fier d'arriver au bout, je reste prudent et décide de tester et régler le lendemain.
Ce matin, mise à feu et finalement pas de décolage.
La LED verte-rouge reste sur rouge et rien ne bouge.
Pas d'ivresse.
J'ai dû oublier quelque chose mais quoi ?

Christophe

[Grand_Floyd]

Bonjoir Christophe,

As-tu fait quelques mesures?Il faudrait déjà débrancher les 2 cartes puis mettre sous tension et vérifier si tu as bien + et - 15/16V sur l'alimentation principale et +25V à vide sur l'alimentation auxiliaire.Voir aussi si la diode passe bien de rouge à vert au bout de 4 à 5 seconde.
Si c'est bon,mettre hors tension et décharger les condensateurs à l'aide d'une résistance de 10 à 100 ohms,puis rebrancher une carte,mettre sous tension et voir ce qui se passe.Si la diode reste au rouge,remesurer les tensions sur la carte d'alimentation et sur cette carte et si c'est bon,mesurer la tension de sortie entre la borne positive du HP et la masse sur la carte d'alimentation (pas sur la seconde borne du HP qui est coupée pendant un défaut).La tension doit être inférieure à 1V pour que la sécurité ne s'enclenche pas.Si la tension est proche de cette valeur,essayer de la régler à 0V avec le potar d'offset.Sil la tension est proche de 15V,il y a un problème sur la carte ampli et il faut tout revérifier : composants à leurs places et dans le bon sens,qualité des soudures,isolation des 2SD218.
Si cette carte marche,brancher la seconde et procéder de la même façon.
Des photos des cartes pourraient aussi nous aiguiller!

[ChristopheB]

Merci Christian pour tes conseils.
Je regarde et je reviens vers toi.
