LE KANEDA 209 selon Grand_Floyd (A vous de jouer !)

[Patrick]

Salut les amis profs,
Beau travail avec partage d'expérience.
Certains tours de mains sont précieux.
Dommage que je sois en voyage chez les Vikings, je vous aurais encore pondu un résumé word à rallonge!
Amicalement.
Patrick

[Dominique]

Bonjour,

Le condensateur de 2 200µF/35V
Dans certains kits, il peut y avoir des traces de soudure sur les fils de ce condensateur qui rendront leur passage difficile dans les trous du circuit imprimé :
- Veillez à retirer au maximum cette soudure sans pour autant faire chauffer le condensateur.


Les condensateurs de 220µF/35V
Vous aurez constaté que l'écartement entre les 2 fils des condensateurs est différent du perçage sur le circuit imprimé.

2 solutions :
- Insérer les condensateurs sans forcer et souder les fils au circuit imprimé et tant pis si ces condensateurs ne sont pas plaqués sur le circuit imprimé.
- Si vous êtes équipé d'une mini-perceuse et d'un foret de Ø1mm, vous pouvez essayer de percer un trou supplémentaire à 2mm de l'un des 2 trous existants. Insérer le condensateur en le plaquant sur le circuit imprimé puis rabattez le fil qui sort par le trou que vous avez pratiqué vers l’œillet à souder.

Attention à toujours bien respecter les indications d'orientation des condensateurs électrochimiques !!!

[GG14]

Paquet reçu ce jour
Du vrai travail de pro pour le tout. Un grand merci
YAPUKA

[klipsch67]

Bonjour Dominique et Christian
Colis bien reçu cet apres midi.
Emballage et etiquettage parfait.
On dirait une maquette japonaise!!
Merci pour le travail fournit. Je propose a tous les adhérents de la souscription de constituer une cagnotte pour ce service 5 etoiles.
Cdlt
Stéphane

[jluc64]

Bonjour,
Colis bien reçu hier, le tuto en ligne du montage est très précieux et précis, boulot très apprécié.

Merci beaucoup pour votre aide et le temps consacré.
JLuc64

[HaH]

Bonsoir,

Colis bien reçu.
Encore merci pour tout.

[gilou]

Bonsoir Dominique et grand Floyd

colis bien reçu . Super bien emballé.

le topic sur le montage est super ! Bravo les gars.

Gilou

[dom86]

Bonsoir,

colis bien reçu, c'est parfait , merci pour le temps passé.

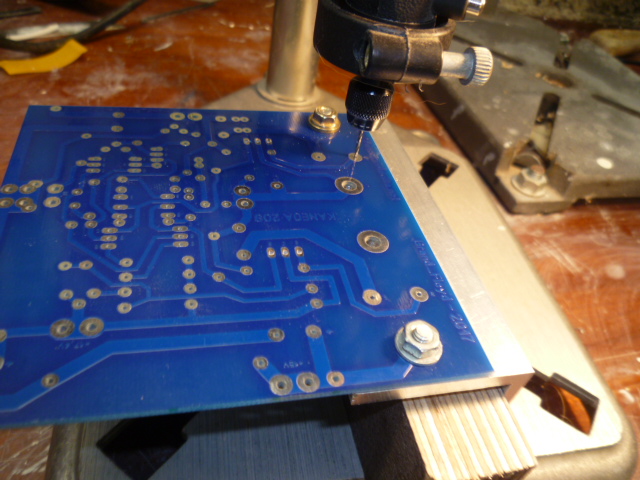

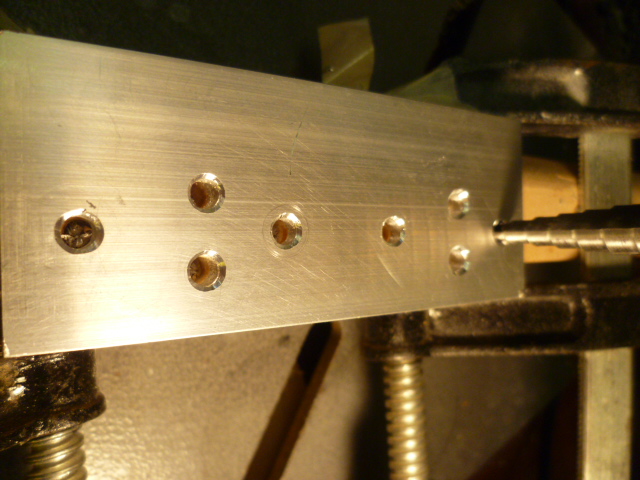

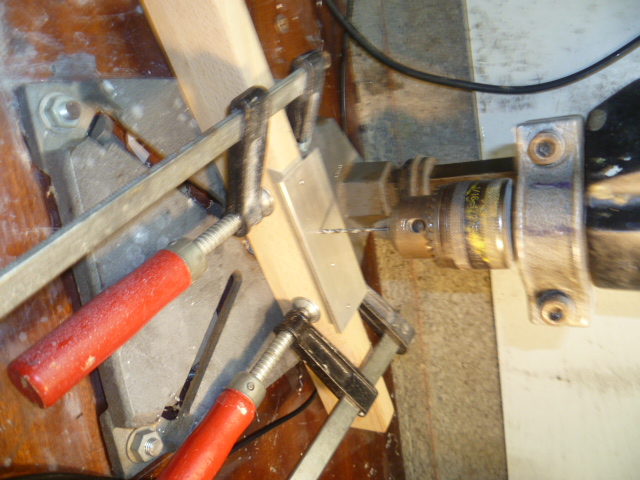

Voici comment j'ai procédé pour percer les cornières: double face pour faire

adhérer la cornière à un liteau, puis renfort par petit serre-joint, dremel pour

le foret de 1mm, puis foret étagé pour finir.



Dominique.

[Grand_Floyd]

Méthode intéressante!Un concours de trous est ouvert!Un lot de trous avec rien autour sera offert au gagnant .

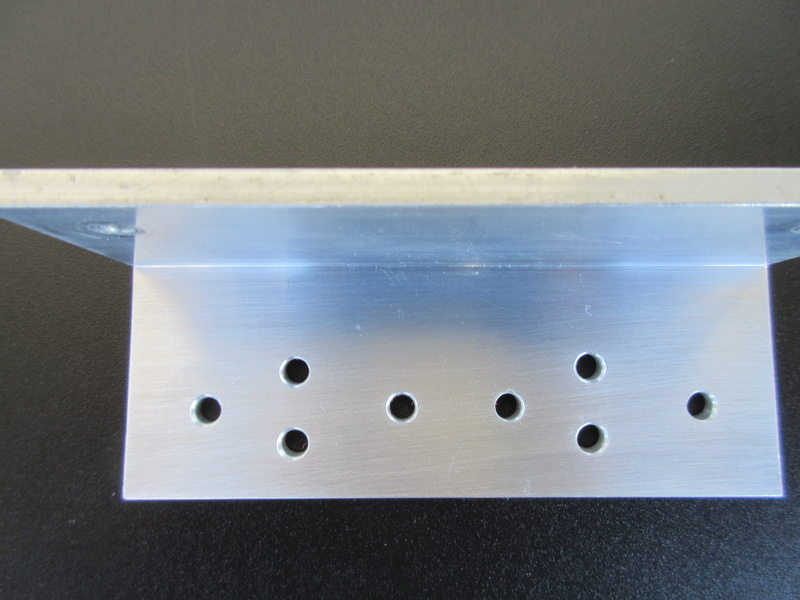

Voici les miens :


Passons aux choses sérieuses!Comment souder correctement :
J'ai trouvé ce tuto : https://www.astuces-pratiques.fr/electro...-a-l-etain
Et voici ce que ça donne sur notre circuit :

[gebesoft]

Belles soudures comme on aimerait en voir plus souvent....
