[Grand_Floyd]

Le potentiomètre d'offset étant monté en rhéostat, tu devrais relier la patte libre au curseur, sait-on jamais. C'est conseillé en général!

[yann35]

Salut Christian,
Ce que tu appelles le potentiomètre d'offset , c'est bien le potentiomètre de volume?

[lamouette]

Désolé Yann mais pour savoir il faut bien explorer. Mais je me suis gourré , en fait je ne relie pas la masse des cinchs à l'étoile, c'est la masse de la carte qui est reliée à l'étoile.
Est ce que tu as la même nature et le même volume de bruit entre les deux cartes phono? Si c'est le cas ce serait étonnant que le soucis vienne d'elles.

[yann35]

Pas de soucis Lamouette . Alors non, j ai un problème de souffle depuis hier sur la carte phono canal gauche , la droite s'est plutôt calmée . Du coup, j ai peur d'avoir flingué un précieux transistor sur cette carte . D'où mon découragement .
Par contre pour la masse ligne, j ai re-regardé la façon dont Kanéda la branche, et je pense la relier directement de chaque barre de cuivre à l entrée masse de chaque carte ligne correspondante . C'est ce qu'il fait en utilisant le coaxial . Mais il n a pas de selecteur...

[lamouette]

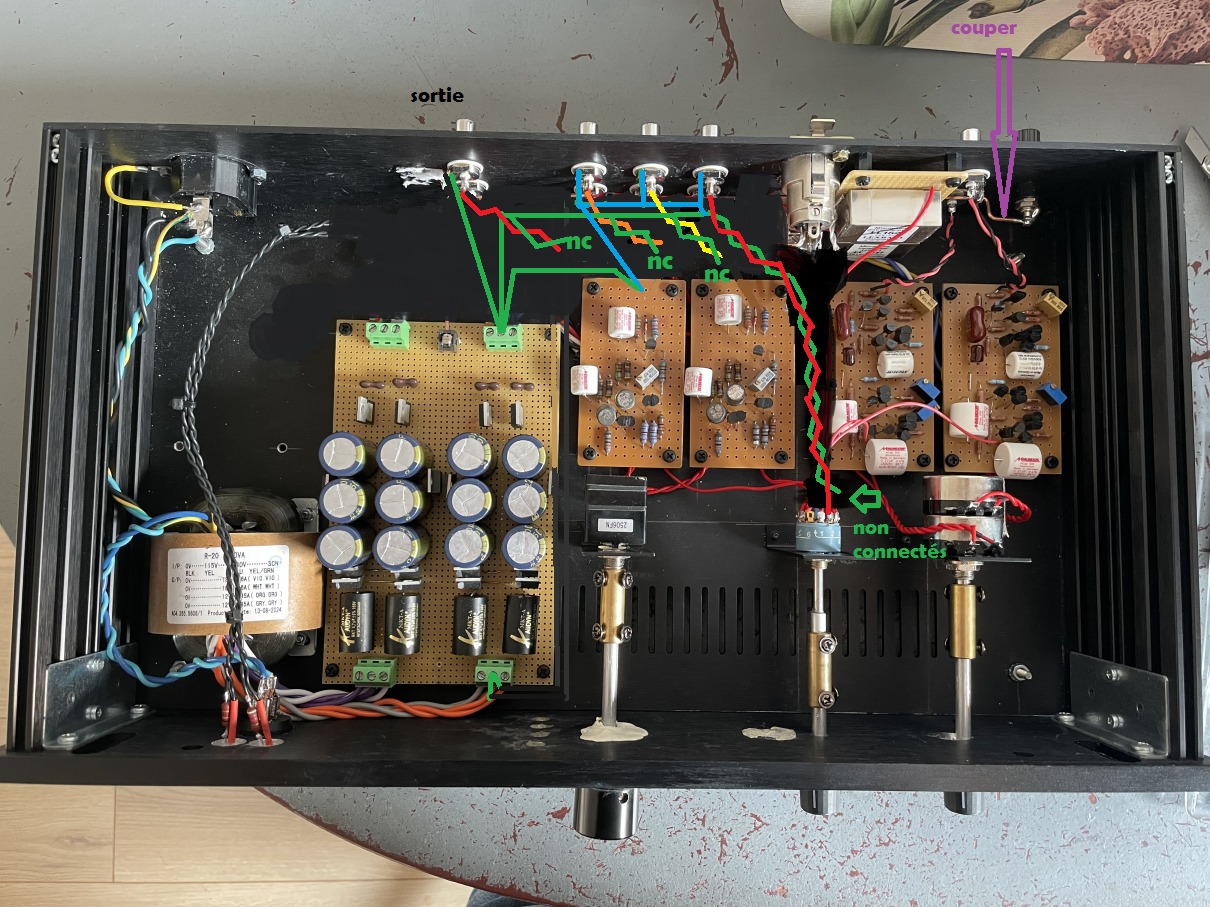

Voilà le plan corrigé mais en prenant l'étoile en sortie de carte d'alimentation , je ne relie pas les masses des cinchs à l'étoile mais directement à la carte preamp ( en bleu).

[Grand_Floyd]

Salut Christian,
Ce que tu appelles le potentiomètre d'offset , c'est bien le potentiomètre de volume?

Me suis trompé, je voulais parler de ce potar (de gain?):



[yann35]

En fait, j ai remplacé ce potar par une série de résistances puisque Kaneda propose l un ou l autre dans son article . J ai pensé que les resistances seraient plus précises que la course d un potentiomètre qui , à la même position, n est pas forcément égale sur les 2 canaux. C est effectivement ce potar ou cette série de resistances qui servent au gain de l entrée phono.

[lamouette]

Mais alors tu as retiré les fils de connexion?

[yann35]

Non , les resistances sont sur une plaquette supplémentaire avec des petits interrupteurs pour mettre en liaison les unes ou les autres.

[Grand_Floyd]

Il y a une chose qui m'étonne dans ce schéma, c'est la très haute impédance d'entrée : 560K alors qu'une cellule DL103 demande 100R à 1K. La courbe est établie avec une charge de 1K par le constructeur. Et quand il s'agit d'une MM c'est 47K en général. On est loin avec 560K. Ne serait-ce pas une coquille, la valeur serait de 560R et pas 560K. Avec 560K l'entrée très sensible va ramasser tout ce qui traine aux environs.
