Il faut court-circuiter tes entrées pour faire les mesures. Si tu trouves 0V sur la gate du canal bon et 0.68V sur celle du canal posant problème, tu as peut-être une tension venant de l'appareil en amont.
Christian
Lecteur CD STUDER A730 - Tuner PHILIPS 22AH6731 - Préampli Grand_Floyd - AMPLIS - WE300B - K209+ Grand_Floyd option tantale/argent - LE CUBE - Platine THORENS TD318 + DL103 PRO - Enceintes AUDIOREFERENCE 224.- Câbles ISODA en modulation et DeleyCON aux enceintes.
Définition de l'ignorant : personne ne sachant pas encore ce que vous avez appris il y a 5mn!
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne... et personne ne sait pourquoi ! Albert Einstein
Le problème avec les sites audiophiles, c'est que beaucoup de sourds s'y inscrivent!
Ok alors les 0.68V viennent de la chute de tension dans cette résistance de 1K. Le 2SK117 est peut-être mort.
Christian
Lecteur CD STUDER A730 - Tuner PHILIPS 22AH6731 - Préampli Grand_Floyd - AMPLIS - WE300B - K209+ Grand_Floyd option tantale/argent - LE CUBE - Platine THORENS TD318 + DL103 PRO - Enceintes AUDIOREFERENCE 224.- Câbles ISODA en modulation et DeleyCON aux enceintes.
Définition de l'ignorant : personne ne sachant pas encore ce que vous avez appris il y a 5mn!
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne... et personne ne sait pourquoi ! Albert Einstein
Le problème avec les sites audiophiles, c'est que beaucoup de sourds s'y inscrivent!
26/04/2020-19:40:32 (Modification du message : 26/04/2020-19:45:01 par Grand_Floyd.)
RE: LE KANEDA 209 selon Grand_Floyd (LA SAGA)
Tu peux déjà utiliser un multimètre en position "test-diode". Retires tes résistances de 1K et tu mets la pointe de touche rouge sur la gate (patte du milieu du 2Sk117) et la noire sur la source, puis le drain. Dans les 2 cas tu dois trouver environ 0.6V. Ensuite tu réalises la même opération en mettant la pointe de touche noire sur la gate. Dans les 2 cas tu dois trouver l'infini.

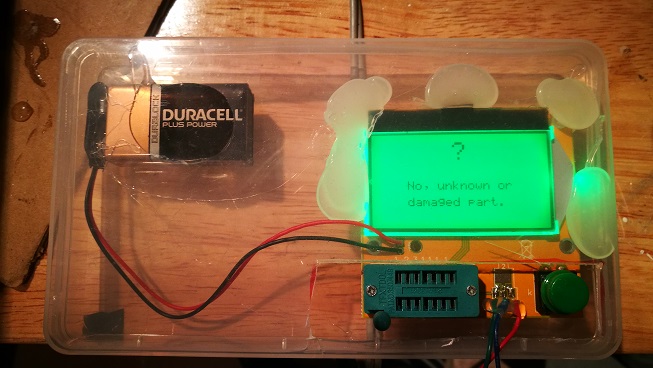

Je ne connais pas ton testeur et ne saurais dire sil il peut tester des jfets. Ça doit être précisé dans le manuel de l'utilisateur.
Christian
Lecteur CD STUDER A730 - Tuner PHILIPS 22AH6731 - Préampli Grand_Floyd - AMPLIS - WE300B - K209+ Grand_Floyd option tantale/argent - LE CUBE - Platine THORENS TD318 + DL103 PRO - Enceintes AUDIOREFERENCE 224.- Câbles ISODA en modulation et DeleyCON aux enceintes.
Définition de l'ignorant : personne ne sachant pas encore ce que vous avez appris il y a 5mn!
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne... et personne ne sait pourquoi ! Albert Einstein
Le problème avec les sites audiophiles, c'est que beaucoup de sourds s'y inscrivent!
Je viens de faire le test : 0,662V dans le sens passant, rien dans le sens bloqué.
Le pb doit être ailleurs.
Par curiosité, j'ai appliqué la procédure sur le 2SK117 accolé, mais la lecture est faussée, sans doute en raison des liens avec les autres composants.
Grave Supravox 285 GMF, bas medium Beyma 850 Nd + JMLC 75cm, medium-aigü TAD2001 + JMLC 20cm, filtrage 6db/octave, ampli Kaneda GF 209 + HYPEX sur le grave, Cambridge CXN V2, Soekris DAC, filtre secteur à la F. Ibre...
Ok donc le jfet d'entrée doit être bon! L'autre c'est normal car il est chargé par la résistance de pied de contre-réaction qui est de valeur faible : entre 12 et 62 ohms suvant le réglage du trimmer de gain.
Tu peux tester maintenant les autres transistors : pointe noire sur les bases des 2N4033 pour le sens passant. Pour les drivers et les transistors de puissance c'est touche rouge sur la base pour le sens passant mais les valeurs sont faussées par les résistances environnantes. Tu vas trouver aux environs de 150 mV mais jamais 0 mV quand c'est bon! Il faudra les démonter pour être sûr!
Christian
Lecteur CD STUDER A730 - Tuner PHILIPS 22AH6731 - Préampli Grand_Floyd - AMPLIS - WE300B - K209+ Grand_Floyd option tantale/argent - LE CUBE - Platine THORENS TD318 + DL103 PRO - Enceintes AUDIOREFERENCE 224.- Câbles ISODA en modulation et DeleyCON aux enceintes.
Définition de l'ignorant : personne ne sachant pas encore ce que vous avez appris il y a 5mn!
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne... et personne ne sait pourquoi ! Albert Einstein
Le problème avec les sites audiophiles, c'est que beaucoup de sourds s'y inscrivent!
Ok, je viens de tester vite fait (hors transistors de puissance), je n'ai rien trouvé de choquant.
Je vais retester à tête reposée en notant les valeurs relevées.
Grave Supravox 285 GMF, bas medium Beyma 850 Nd + JMLC 75cm, medium-aigü TAD2001 + JMLC 20cm, filtrage 6db/octave, ampli Kaneda GF 209 + HYPEX sur le grave, Cambridge CXN V2, Soekris DAC, filtre secteur à la F. Ibre...
J'ai testé les différents transistors, et consigné les résultats en pj (fichier XL renommé en PDF).
Un résultat bizarre : lorsque que j'ai testé B->E du SD218 côté thermistance, le multimètre a d'abord affiché l'infini, puis au bout de qq secondes s'est mis à afficher une valeur négative pour arriver aux alentours de 460mV.
Grave Supravox 285 GMF, bas medium Beyma 850 Nd + JMLC 75cm, medium-aigü TAD2001 + JMLC 20cm, filtrage 6db/octave, ampli Kaneda GF 209 + HYPEX sur le grave, Cambridge CXN V2, Soekris DAC, filtre secteur à la F. Ibre...
As-tu débranché l'alimentation ou déchargé ses condensateurs avant de faire les mesures? La valeur qui passe de l'infini à 460mV peut s'expliquer par la charge ou la décharge d'un condensateur. Je viens de tester une carte équipée de BD139 et 2SD218 non raccordée à l'alimentation : ces transistors ont tous une tension de l'ordre de 600mV dans le sens passant. Les valeurs de 60mV m'inquiètent.
