26/11/2015-11:27:23
RE: Plans / Relevé dimensions pavillon multi-cellulaire ALTEC
1 face
Les cotes sont :
embouchure : 170 mm ( 164 + 2 X 3mm ( biseau )
Longueur : 360 mm
Gorge : 30 mm ( 24 + 2 X 3mm ( biseau )

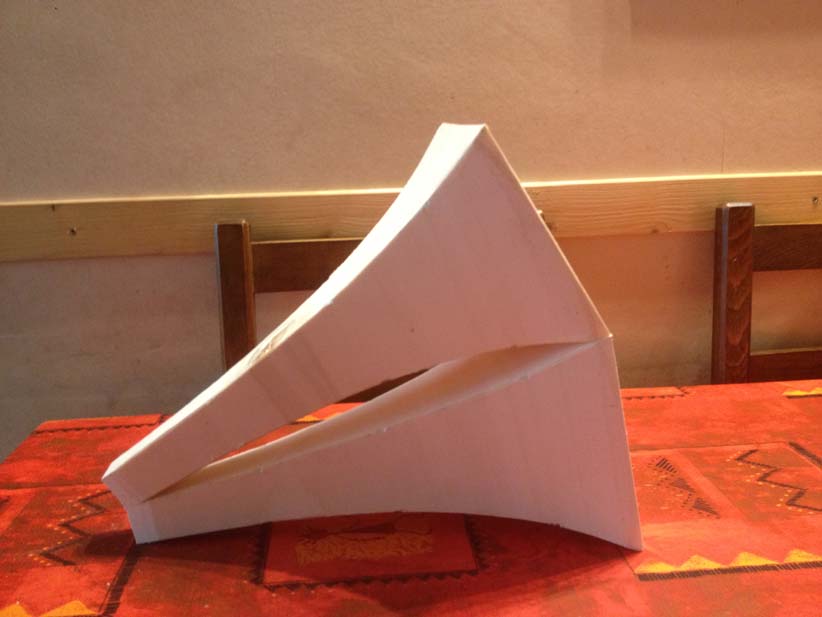

Pour l'assemblage de 2 cellules, il faut les poncer à plat sur une planche avec du papier de verre ( j'ai pris du 40 ) ça usine plus vite, les cellules d'extrémité usinées sur 2 faces perpendiculaires, les autres sur 3 faces.
