13/04/2015-11:31:08
RE: Mesurer le débattement des HP
Bonjour
J'ai finalement fait l'acquisition d'un capteur laser Keyence, modèle IL-300 avec son conditionneur IL-1000.
Plage de mesure +/- 140 mm, précision 0,25% de la pleine échelle soit 0,35 mm.
La période d'échantillonnage minimum est de 0,35 ms, ce qui permet de visualiser sans problème les débattements de membrane dans la bande sub.
A ces équipements, il faut ajouter une alimentation de 10 à 30 Volts (j'ai utilisé une alimentation lambda de 12 Volts), et un mini coffret de connexion.
Vue du dispositif :
On voit le capteur et son conditionneur, ainsi que le boîtier de raccordement que j'ai confectionné.

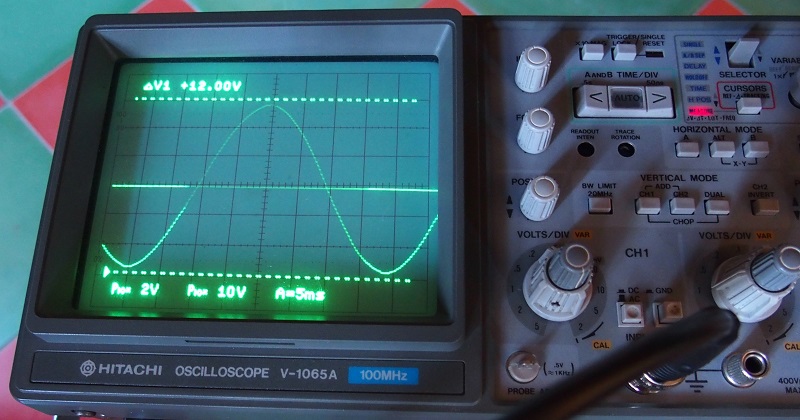

L'échelle du conditionneur a été réglée pour visualiser +/- 50 mm sur une échelle de +/- 5 Volts :
Visualisation d'un signal à 20 Hz, l'échantillonnage est très lisse :

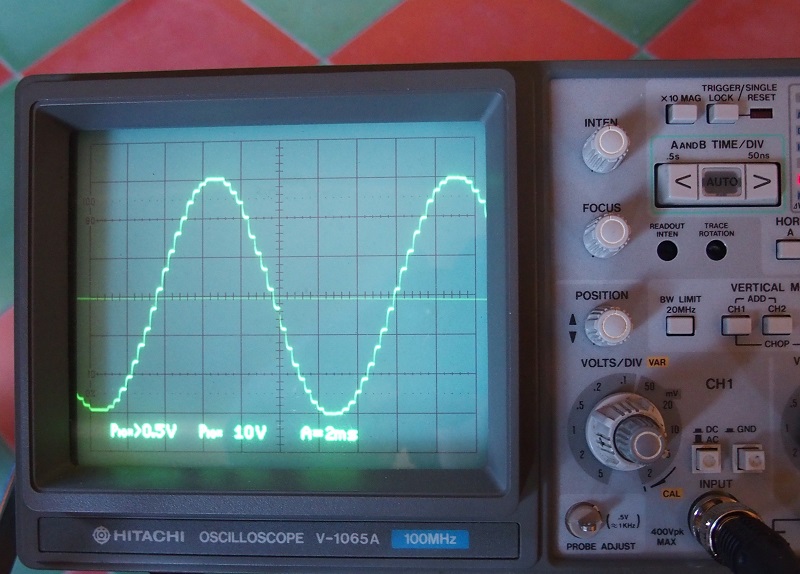

Visualisation d'un signal à 80 Hz :
Les échelons sont évidemment nettement plus visibles, mais la mesure est parfaitement exploitable pour mon application.
L'appareil est très simple d'utilisation et inspire confiance.
Pascal
