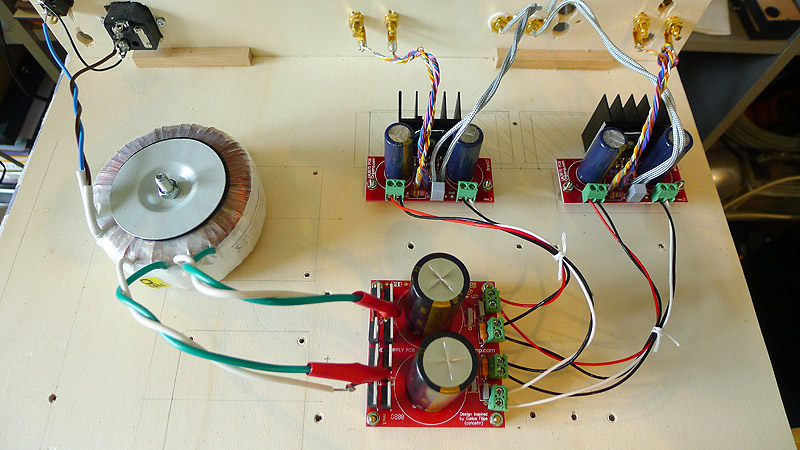

Contruction du proto :
Les probémes de stabilité étant résolus, restait le probléme de la dissipation thermique à étudier.
La taille des radiateurs utilisés sur le proto est assez ridicule, malgré cela la température ne dépasse pas 32° (pour 22° dans la piéce).
La mesure du DC offset donne 6mV avec en entrée un pot de 10K réglé sur environ 10 heures, donc en dessous des valeurs habituelles du LM3875.
Sur la mise en boitier, la dissipation sera plus conséquente, c'est à dire :
LM / barre de cuivre pour la conductivité / coté du boitier alu, pour la dissipation
plus ventilation haute et basse sur les capots haut et bas.
Le cout en euros :
torique 28
diodes 9
chimiques alim 12
pcb 16
LM3875 11
résistances 5
connecteurs 20
inter 5
prise iec 4
boitier 27
divers 3
total : 140 euros
a suivre..
Les probémes de stabilité étant résolus, restait le probléme de la dissipation thermique à étudier.
La taille des radiateurs utilisés sur le proto est assez ridicule, malgré cela la température ne dépasse pas 32° (pour 22° dans la piéce).
La mesure du DC offset donne 6mV avec en entrée un pot de 10K réglé sur environ 10 heures, donc en dessous des valeurs habituelles du LM3875.
Sur la mise en boitier, la dissipation sera plus conséquente, c'est à dire :
LM / barre de cuivre pour la conductivité / coté du boitier alu, pour la dissipation
plus ventilation haute et basse sur les capots haut et bas.
Le cout en euros :
torique 28
diodes 9
chimiques alim 12
pcb 16
LM3875 11
résistances 5
connecteurs 20
inter 5
prise iec 4
boitier 27
divers 3
total : 140 euros
a suivre..
