Pour les explications sur les composants du circuit, on peut se rapporter à la page 7 du datasheet :
http://www.ti.com/lit/ds/symlink/lm3875.pdf
Le circuit ajouté par Tom à mon premier dessin est Cf et Rf2..
Un circuit LR peut étre ajouté en sortie (en série sur out), résistance plus self, lorsque les cables hp sont longs et capactifs. Ce circuit améliore la stabilité.

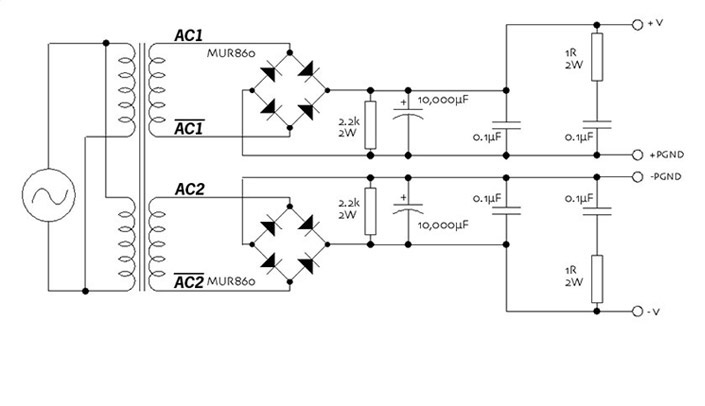

L'alimentation : torique 80 VA 12 volts, ce qui donne environ 17,5 vdc sur du 235 vac. Puis j'utilise l'alim avec snubber qui fonctionne bien avec les LM :
Autre solution, utiliser l'alim plus simple de Chipamp :
http://chipamp.com/product/lm3875-amplifier-kit/
Astuce de Tom, placer le snubber avant les diodes, c'est à dire mettre une capa de 100 nF en paralléle sur les deux enroulements secondaires du trafo..

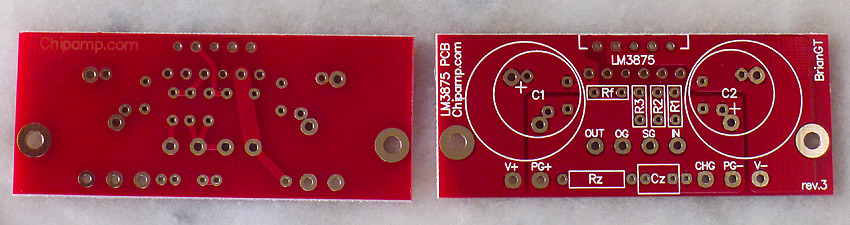

Les pcb :
Les composants Cc, Cf et Rf2 seront soudés sous le pcb.
à suivre..
