Technique et mesures E55L SE ET DUO
E55L SE T
L'objet de cet essai est de valider tous les points techniques de cet ampli.
Pour des raisons de sécurité l'alime est l'alime régulée en courant du SE EC8010 ou SE 6C45PI.
[/color]
Les paramètres des 8 tubes étant les mêmes, le bias en semi auto avec une résistance variable et un condo de découplage est remplacé par une résistance de 100 ohms et un condo de découplage de 220 µF.
D'autre part et dans ce cas seulement, l'insertion du transistor BC549C même découplé sur base collecteur génère de la distorsion, (manque de puissance et courant déjà élevé).Par contre le découplage génère plus que 50 m V rms de perte en sensibilité.
Tous les paramètres sont contrôlés en mêmes temps tant en statique qu'en dynamique.
TABLEAU résumé DES MESURES
D'une façon général ce tube est très stable avec des paramètres statiques constants et très proches sur 8 tubes testés, aucune modification du point de fonctionnement sur 8 tubes testés !
Voir les résultats sur le tableau joint.
Edité le 21/06/2014
Les transformateurs de sortie et leurs caractéristiques propres.
4 tranfo's ont été utlisés pour cet essai, le DA143 avec des impédances primaires réfléchies de 2,4 K et 3k et le DA189 avec une impédance réfléchie de 3,5K, le PATRIDGE TK4519, 2,3K et 3,5 K et le TAMURA F475 5K ( 2,5K sous 16 ohms).Les 2 premiers transfo's ont été calculés par Yves et réalisés par Charly mais pas pour ce tube.
Il m'était curieux de savoir les résultats de mesures avec le DA189 et cette nouvelle lampe E55L par rapport au EC8010 et 6C45P.
Réponse en fréquence
L'oscilloscope TDS 340 a servi à ces mesures pour 2 raisons.
La première est que même en une FE de 192 Khz, une carte son ne passe pas les 100Khz et plonge en dessous de 20 Hz. Pourquoi allez si bas ou si haut. Et bien sur les signaux de très faibles fréquences, nous pouvons observé dans le même temps que l'atténuation du niveau, la distorsion ( déformation ) de la forme du signal sinusoïdal. En haute fréquence les fréquences de résonnance, ( creux suivie d'une bosse plus ou moins importante ) donnent des renseignements précieux sur le comportement de ces transformateurs dans le haut de plage audible. Bien sûr d'autreS outils mais plus limités nous donnerons des informations complémentaires.
Dans le tableau de mesures au début de ce poste est repris la réponse en fréquence de chaque transformateur à -1 db et - 3db y compris les limites dues au THD de forme en basses fréquences. Dans ce même tableau, vous avez également les fréquences de résonnances simple ou double de chaque transformateur.
Distorsion
Chaque transformateur a ses caractéristiques d'impédances primaires réfléchies propres et surtout pas calculéEs pour le tube E55L. Donc les conclusions suivront sur ce point dans le chapitre de chaque ampli.

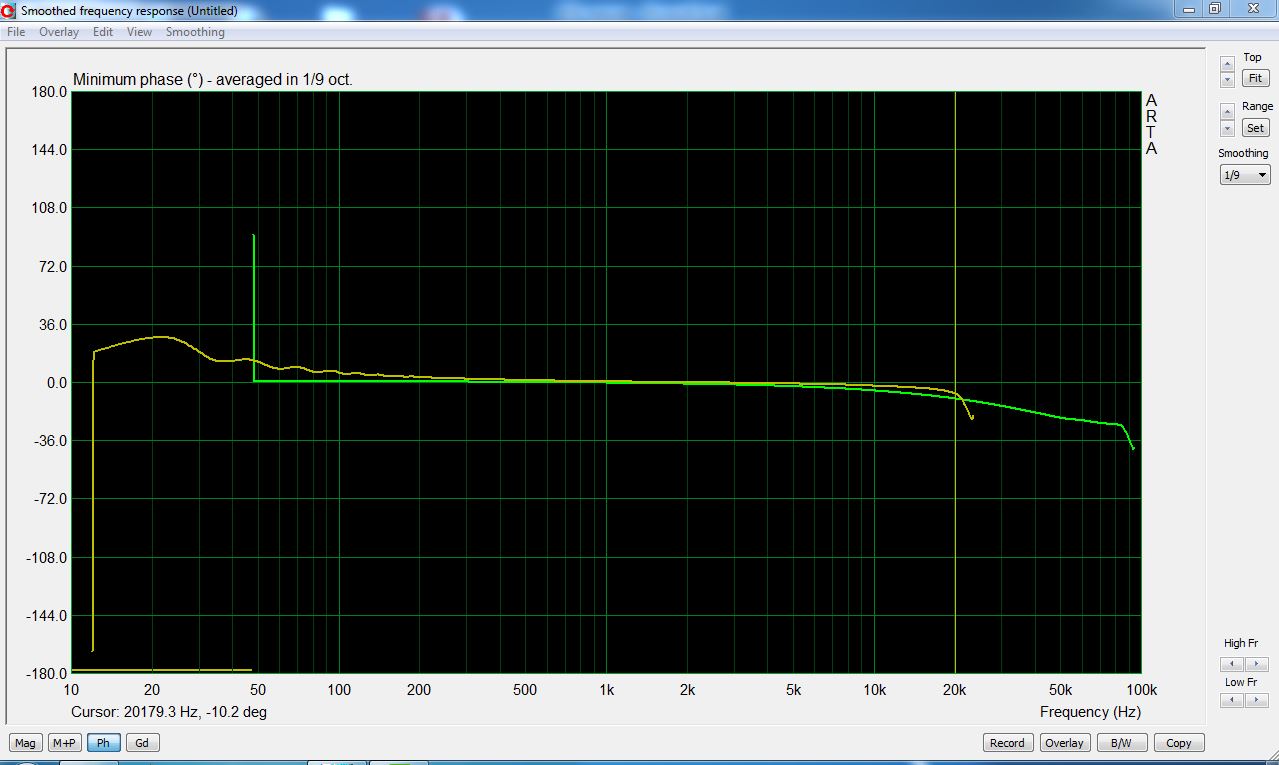

Phase
les mesures ont été effectuées avec ARTA en 48 KHz et 192 KHz pour avoir une réponse jusqu'à 90 KHz.
Là, ce paramètre est un point caractéristique du transformateur. Nous détaillerons pour chacun d'eux.
Courant statique
Une limite pour le DA 189 et F475 ( 50 ma ) qui n'ont pu êtres testés sur les amplis SE E55L DUO T.
Impédance primaire réfléchie
Les quatre transformateurs ont des impédances primaires réfléchies voisines et parfois multiples (sauf F475), nous observerons lesquelles sont les mieux adaptés pour ce tube pour chaque ampli.
Perte d'insertion
Je passe ce paramètre par flegme. Peut être plus tard.
Réponse sur signaux carrés.
Dans la course, je me suis aperçu que je n'ai pas pris les mêmes échelles pour tous les transfos ce qui pourrait en défavoriser certains alors que les différences sont minimes.
Seuls les réponses sur signaux à 10 KHz seront republiés car pour les carrés 50 Hz, 100 Hz, 200 Hz, 1000 Hz les quatre tranformateurs sont excellents avec des petites nuances.
DA189
Réponse en fréquence et linéarité
Il a la réponse en fréquence la plus étendue dans le haut du spectre av 100 KHz à -1 db et 165 KHz à -3 db. Par contre, il sera conseillé de le limiter à 50 Hz aux basses fréquences avec une remonté d'H2 dans l'extrême grave. C'est normal ont peu pas tout avoir. Sa fréquence de résonnance est également celle qui est la plus élevé avec 400 KHz.
La linéarité de ce transfo est tout simplement une droite 50 hz-100 KHz.
Phase
Nous observons que la courbe de phase minimum commence à s'infléchir très tard, 10 KHz pour perdre 8° à 20 KHz ce qui se traduit comme les amplis SE 6C45PI et EC 8010 par des signaux carrés à 10 KHz strictement carrés.
Signaux carrés à 10 Khz
Très bon transfo, pour voies bas médium, haut médium aigu ou LB à pavillon avec une reprise de l'extrême grave par une autre voie.
F475 TAMURA
Ce transfo 5K n'est pas fait pour le tube E55L. En prise 8 ohms aucun gain av THD importante et en prise 16 ohms tout juste un peu plus avec THD acceptable.
Cependant nous pouvons quand même aborder ses caractéristiques qui sont aussi excellentes.
Réponse en fréquence et linéarité
Un vrai 20 Hz - 50 KHz à - 1 db et un 12 -70 Hz à - 3 db, ceux sont des mesures excellentes pour un petit tranfo et sa fréquence de résonnance est assez haut perchée. Sa réponse sur signaux carrés à 10 KHz est très bonne.
Signaux carrés à 10 KHz
La linéarité de réponse est une droite.
Phase
Pour les généralistes, 2 meSures ont été effectuées, une pour les basses fréquences et une pour les hautes.
Dans le haut du spectre l'inflexion de la courbe de phase démarre à 5 KHz avec 12° environ à 20 Khz ce qui est très bon.
En bas? le SWEEP secoue le transfo ( comme les autres ) mais rien de grave avec une bonne tenue de la phase en dessous de 36° à 20 Hz.
Un excellent généraliste, mais pas pour ce tube.
DA 143
Réponse en fréquence et linéarité
La réponse en fréquence est très étendue dans le haut du spectre, la seconde derrière le DA189, avec une limite basse à 16 Hz. En dessous il y a déformation du signal.
La première fréquence de résonnance est à 95 KHz et la réponse sur signaux carrés à 10 KHz est bonne mais pas excellente.
Signaux carrés 10 KHz
La linéarité est aussi remarquables que les 2 transformateurs précédents.
Phase
Le haut du spectre est bon avec une perte de 8 ° à 20 KHz tout en ayant une inflexion de courbe plus prononcée au-dessus, que les 2 précédents, avec un très léger plat à 90 Khz qui est la première fréquence de résonnance.
En bas ( attention à l'échelle), idem F475 très bien.
C'est également un excellent transformateur généraliste pas fait que pour le tube 300B !
TK 4519
Réponse et fréquence et linéarité
A -1 db 12 hz- 24 KHz, sa réponse est la meilleur dans le bas du spectre et la moins bonne dans le haut. Ce pendant le 20 KHZ est comme les autres au alentour du 0 db et la réponse à - 3db 10 Hz - 68 KHz est déjà excellente.
La première fréquence de résonnance est à 70 KHz et chose étonnante elle ne se voit pratiquement pas sur la courbe de réponse, la deuxième étant à 300 KHz.
Linéarité.
La mesure montre un léger creux à 30 KHz puis un infime à 70 KHz. J'ai demandé le document de mesure de W-WALTER pour voir si le premier creux y était bien et si les mesures corroboraient.
Et bien le premier creux y est et les mesures dans le bas du spectre sont les mêmes. Dans le haut celles, ici faites, sont plus courtes. J'ai donc vérifier avec ARTA et STEP en plus idem.
Phase
La phase montre clairement une première fréquence de résonnance à 70 KHz avec un zone 26 kHz - 70 KHz un peu perturbée. Mais cela ne se voit pas sur la réponse en fréquence et les signaux carrés à 10 KHz sont bons ! Un tour de passe passe.
Signaux carrés 10 KHz
Ce transfo est donc aussi un très bon généraliste avec un plus dans l'extrême grave si, l'ampli suit.
Edition du 22 janvier 2015
Le transfo DA184A vient s'ajouter à la liste est fait pour l'ampli SE E55L DUO.
Cet ampli est réalisé et monté avec ces transfo's.
Réponse en fréquence et linéarité
La bande passante sans condo HT aux pieds des tubes est remarquable.
17 Hz - 45 kHz à -1 DB et 14 Hz - 140 kHz à - 3 DB !
Avec un condos HT de 22 µF mini aux pieds des tubes la réponse en fréquences change.
16 Hz - 80 kHz à -1 DB et 12 Hz - 110 kHz à -3 DB.
Sa linéarité est sans défaut sur toute la bande passante.
J'ai relevé une seule résonnance à 410 kHz !
les signaux carrés sont bons à 10 kHz et deviennent excellents avec le condo HT.
Les amplificateurs
Le E55L SE T
Puissance
La puissance calculée pour une impédance primaire réfléchie de 2K était de 2,5 W pour une lampe.
La puissance mesurée va de 0,9W à 2 W selon les IPR's. Ce qui est déjà pas mal pour une puissance dissipée de 8,35 W et un seul tube. Je ne vois pas la nécessité de pousser ce tube à sa puissance maximum de 10W pour une utilisation sur compressions + pavillons.
Sensibilité
La sensibilité sans transfo's d'entrée n'est pas bonne mais et largement suffisante pour mettre cet ampli derrière un filtre actif type BSS ou autre. Ce qui en fait un très bon candidat pour driver des compressions avec un peu plus de jus pour ceux qui écoutent à des niveaux plus élevés. Un transfo's set up 1/4 résoudra le problème de sensibilité si nécessaire.
Impédance primaire réfléchie
Gilbert PREYALE mentionnait une impédance réfléchie de 3,7 K ce qui m'a amené à faire ces essais.
Les mesures montrent qu'une impédance de 3 K ou plus serait mieux car cette lampe à tendance à produire de la distorsion par harmonique 2 ( H2). Comme dit précédemment, le F475 TAMURA n'a pas l'impédance primaire réfléchie qui correspond à ce tube.
Distorsion

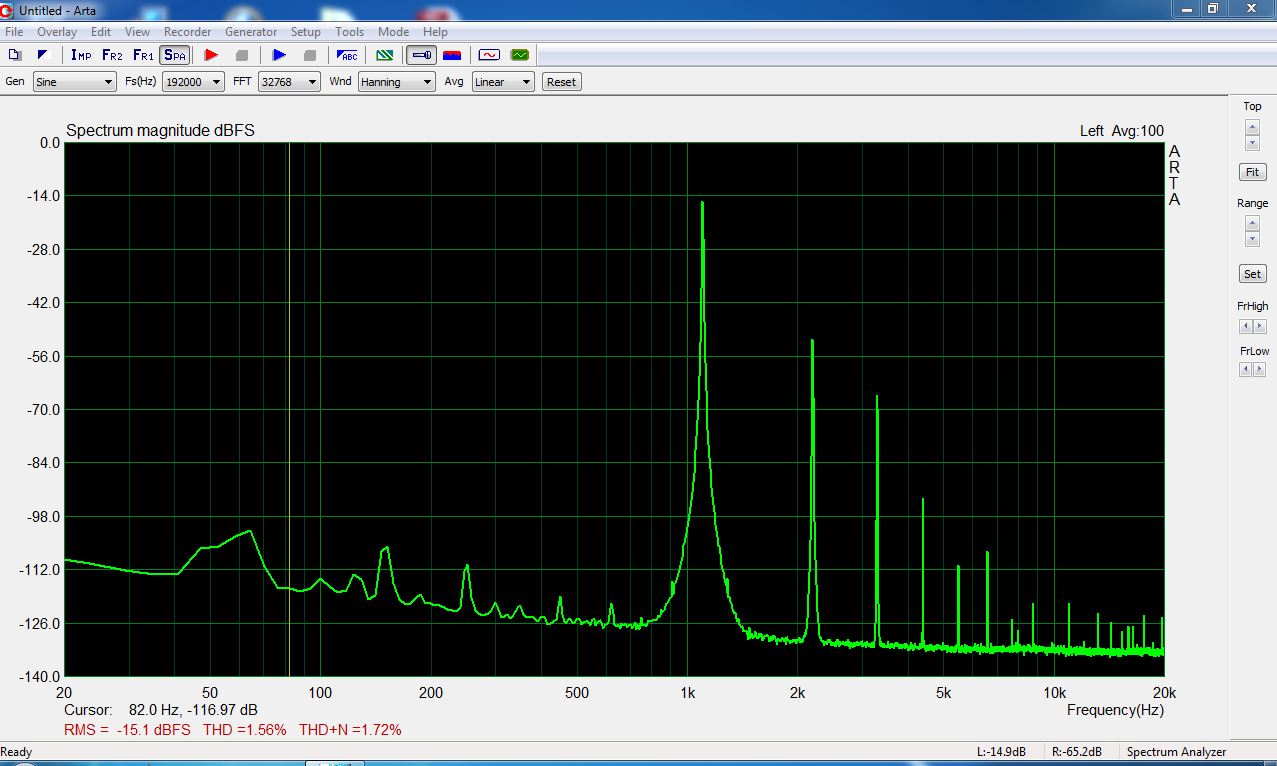

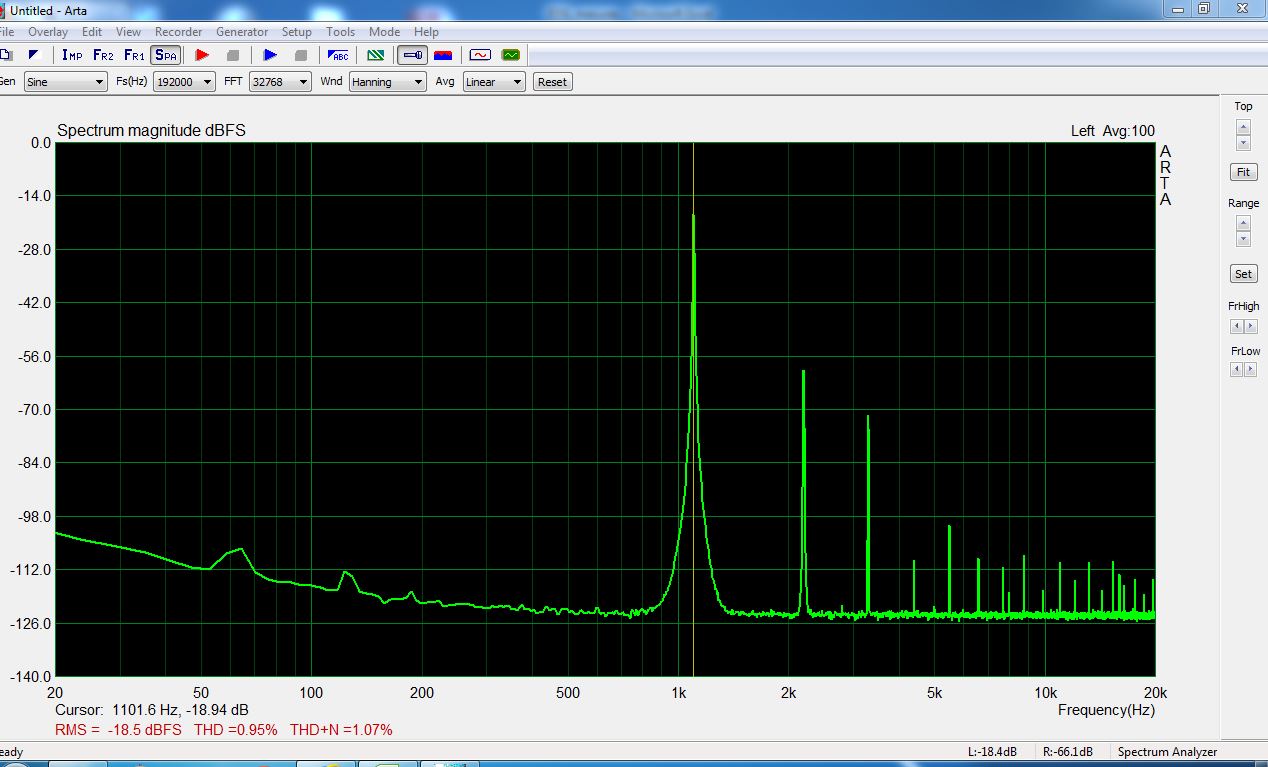

La mesure du spectre à 1 w est faite avec ARTA et une carte QUAD POWER. Il n'est malheureusement pas possible de faire l'analyse du spectre de rang élevé car la THD de la carte masque les résultats.
La mesure H2 dans le tableau de mesures a été faite avec un TEKTRONIX TDS 340.
Les spectres de distorsion sont les plus beaux que j'ai mesurés avec une prédominance nette de H2 sur les autres harmoniques. Ces spectres sont aussi les mêmes à toutes puissances. Les 3 transformateurs ne font pas variés ce paramètre de façon flagrante.

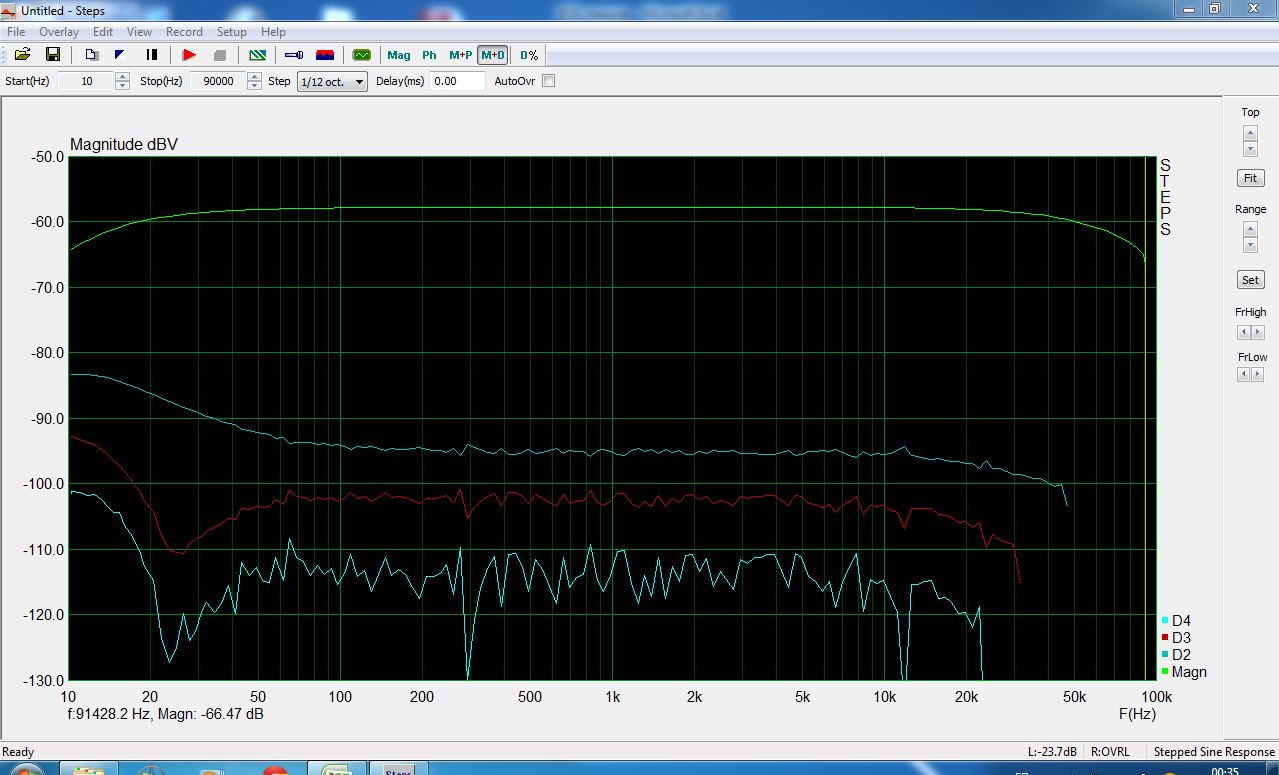

Et sur ces vues de THD en % à 0,5 W et 0,8 W que les courbes d'harmoniques sont vraiment // à toutes fréquences !
DA189
DA143
TK4519
Le niveau général de THD est un peu élevée à la puissance maximale, vers 2%, mais reste plus qu'acceptable pour un étage unique et essentiellement composée de l'harmonique H2 et ce, jusque très proche de l'écrêtage.
Bande passante
Ces meures confirment que ce n'est pas le tube qui réduit la largeur de la bande passante, mais le transfo's de sortie. La bande passante du DA189 est la même dans le haut du spectre qu'avec les tubes EC8010 et 6C45P et élargie dans le bas du spectre pour ce nouveau model ( utilisation en LB à partir de 50 Hz et voir tableau des mesures ).
Les autres transformateurs n'en déméritent pas moins.
En mono tube et pour le E55L SE T, je monterais donc le DA189.
