Bonjour,

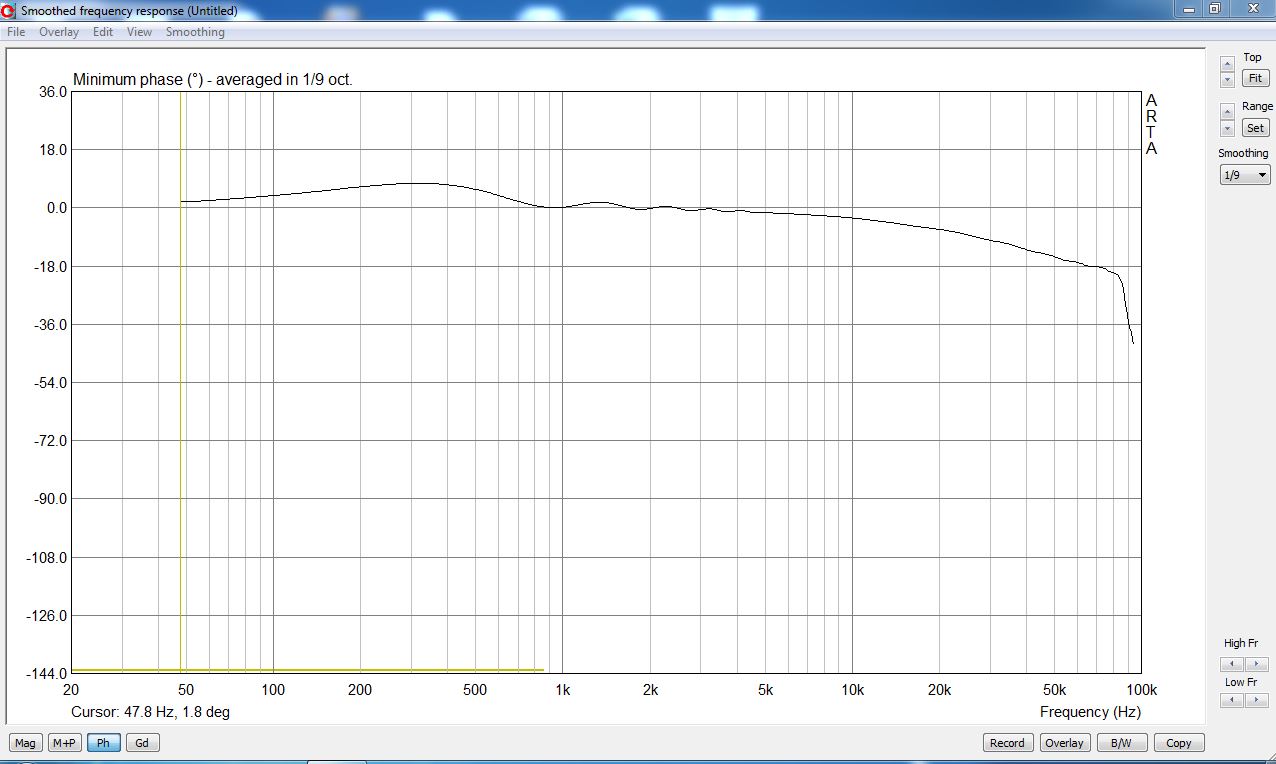

Ci-joint la courbe de phase du SPUD SRPP limitée par la carte son à 90 KHz.
C'est d'ailleurs et sauf erreur de ma part la première fois qu'une telle courbe est publiée avec ARTA en SIN SWEEP et 192KHz.
Mais ce n'est pas nouveau, avec des moyens modernes comme les logiciels de Yves, de Pascal ou SPICE, il est maintenant possible de simuler une courbe de phase d'un ampli ou d'un transformateur. Dans les années 80 ???
Pour la mesurer, c'est différent et il y a peu de publication à ce sujet.
Cette courbe ( mesure réelle ) montre une rotation de phase qui commence à partir de 5 KHz et se termine à 90 KHz. Celle-ci est de très faible amplitude et présume de l'excellente qualité de cet ampli et des ces transformateurs ( Merci à Yves et Pascal pour les bons calculs et Charly pour la réalisation des transfos).
Celle-ci est intimement liée aux signaux carrés, il suffit pour cela de regarder ceux-ci dans le fil SPUD SRPP. Si le transformateur ou l'amplificateur à une réponse restreinte au départ ou un transformateur mal conçu ou un schéma mal calculé ou des composants de qualité médiocre, celle-ci en sera affectée.
Quand au protocole de mesure, je suis équipé d'un TECKTRO TDS 340 + Géné basse THD et carte son QUAD POWER avec une THD de 0,05%. La réponse sur signaux carrés aux fréquences élevées est comparables pour n'importe quel transformateur ou ampli. Leurs courbes de phases aussi, surtout de SE à SE.
Cdt.
Eric
