(01/02/2026-19:42:22)lamouette a écrit : bien d'accord , ce n'est pas sérieux, la courbe n'est pas du tout représentative.
Maintenant je m'adresse à Mastro, à propos d'échange thermique.
Imagines que ce dispositif très performant met quand même 2 minutes à stabiliser l'ampli ! Comment vas tu gérer la dérive thermique?
Inertie encore et tellement plus sans ce système avancé et encore bien plus critique quand on n'est pas en classe A
Mais aussi la surface d'échange , il faudrait que ces transistors aient une surface égale au dissipateur pour échanger vite et même dans ce cas ce ne serait toujours pas instantané.
La puce est minuscule et donc bien sûr ne peut pas échanger vite avec son environnement, le signal ne l'attend pas.
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
jacquese
GG14
Ha-Re
Si un ventilo n'est pas nécessaire au vu des fonctionnements thermiques et des utilisations prévus, pourquoi en mettre un.
Bonsoir Greg
Oui, je suis d'accord mais de mon point de vue de béotien en circuits à transistors performants et vu la discussion enflammée sur la distorsion thermique, supprimons l'élévation de température pour éviter cette foutue distorsion
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Réponse de Jacquese:
A propos des dissipateurs pour transistor : les technologies mises en œuvre dans la Hifi sont généralement nullissimes (poids, temps de stabilisation).
Il a quelques années j'ai réalisé un proto d'ampli utilisant un dissipateur à ventilation forcée utltra-silencieux issu du monde informatique.
Le ventilo choisi a des caloducs pour évacuer rapidement la chaleur, un ventilo que j'ai paramétré pour une vitesse très lente et un fonctionnement inaudible (a moyenne vitesse il produit 8dB de niveau sonore).

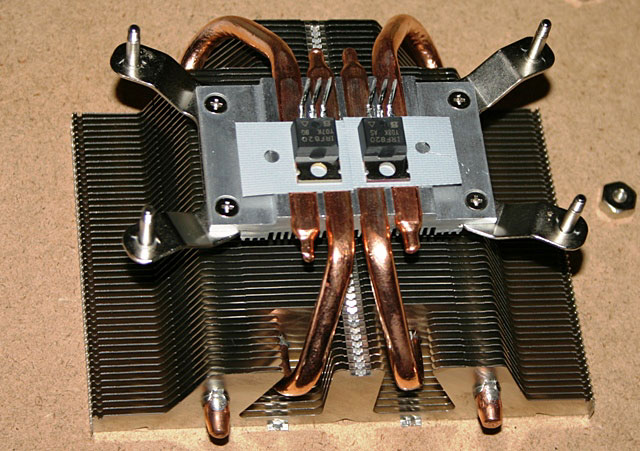

Montage des deux transistors sur le dissipateur :
Il s'agit d'un ampli de 30W en pure classe A fonctionnant sous haute tension : alimentation résonnante de 200V pour l'alim, transfo d'alim de 500VA pour la sortie, push-pull de deux MOSFET haute-tension. Dissipation par canal : pas loin de 50W.
La stabilisation en température est acquise en moins de deux minutes, oui je suis tout à fait sérieux. Le son était stabilisé en deux minutes (durée du gradient thermique). Le partie métallique devait être dans les 40°C grand max.
Musicalement c'était extra.
Les 4 autres versions de cette archi que j'ai réalisées par la suite avec des dissipateurs classiques était en dessous au niveau son.
je t'invite à relire très attentivement le fil d'Héphaïstos .
ltspice permet de réaliser des simulations avec des signaux d'entrées bien plus complexes que des simples sinus , des extraits musicaux , des sweeps , des multitones, des salves, ...etc
il est aussi possible de capturer la sortie du signal dans un fichier au format .wav ...
la polarisation du second étage differentiel Q1-Q2 de ce montage minimaliste est suffisamment stable quand le commutateur est fermé car la base du second transistor est polarisé correctement par la tension V4 (ou VP2 sur le synoptique ) à travers une résistance de 1K69.
la qualité d'ecoute d'un extrait en sortie Vout du montage est correcte sans distorsion audible avec une dht faible sur des essais effectués avec des signaux sinus.
quand le commutateur est ouvert , la polarisation de ce même montage devient plus qu'acrobatique et tres instable en dégradant très fortement la stabilité de la polarisation de la base du second étage différentiel Q1-Q2, qui est alors très dépendante de la moindre instabilité de la polarisation du FET J1 .
la qualité d'écoute d'un extrait musical en sortie Vout est mauvaise car ce montage n'est plus polarisé correctement .
les relevés de Dht faibles sur sinus sont possibles uniquement en simulation simplifiée en fixant un point de repos très pointu qui est impossible à stabiliser dans la realité ….
en bref des qu'on integre des ecarts de temperature dans les deux simulations , la DHT sur sinus augmente très sensiblement et uniquement que dans le cas du commutateur ouvert ….
CQFD .
https://forums.melaudia.net/showthread.p...#pid229023

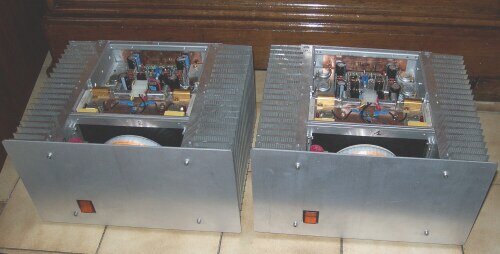

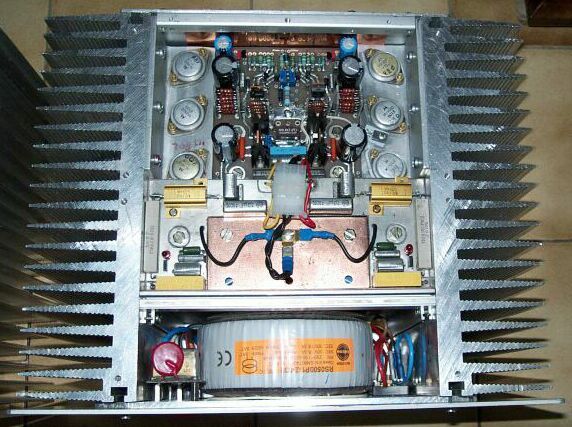

à propos des dissipateurs pour transistors , j'en ai encore dans mon grenier bien plus gros que ceux que j'ai utilisés pendant une dizaine d'années dans mes Blocs mono Classe A 30W (AB 50W / 8 ohms) diy qui etaient stabilisés a 37.5° maxi , avec 20 degrés de température ambiante dans la piece et sans le moindre ventilateur interne ou externe .
en 2014 :
