RE: Blameless Amp Classe B

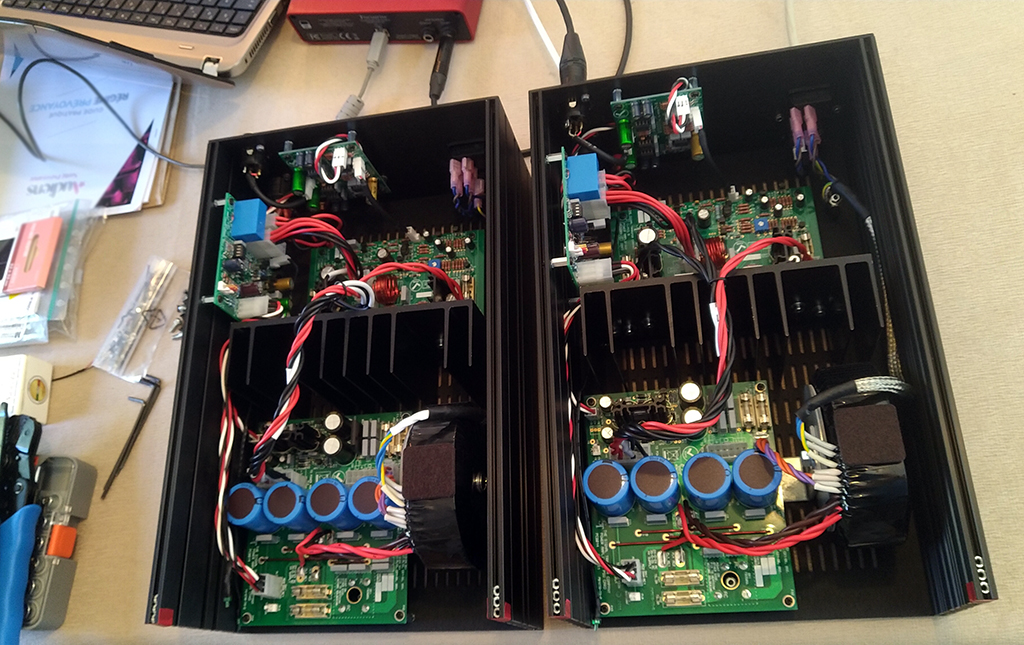

Voilà, le deuxième bloc est achevé.
Les relevés de tensions et de polarisations MT-200 sont bons, offset en sortie de 12 mV, en test sur mini-HP ...
Bientôt l'écoute test en stéréo, j'ai acheté de petits large-bandes VISATON "jetables" en cas de souci qui devraient arriver très prochainement.
Je me soucie également de la suite et des tests plus poussés qui vont suivre.
En regardant dans mon stock, je trouve une pochette de 100* R Panasonic 1 ohm/3W couche métal neuves !
Cela devrait pouvoir me permettre d'arranger un pont diviseur de puissance, une charge de test pour pouvoir mesurer en sortie d'ampli.
Le principe de base, 8 R de 1 ohm en série, afin de tester l'ampli sur 2.83V/8ohm, et de récupérer une fraction du voltage de sortie (1/8) afin de l'envoyer à la carte-son.
Une "R de 1 ohm" peut par exemple être constituée de 4R de 1 ohm physiques, 2 montées en série *//* 2 montées en série.
Avec 32 résistances je devrais arriver à un montage fiable, y compris en température, pour les tests.
crdt.
*//* parallèle
