Fin de la partie conception...
Les schémas sont secs et les PCB partent à l'usine.
En tous il y a un paquet de PCB :
- un pour la carte ampli
- un pour l'alim
- un pour chaque voie de de potentiomètre
- un pour l'encodeur rotatif
- un pour la face arrière
- deux pour la face avant

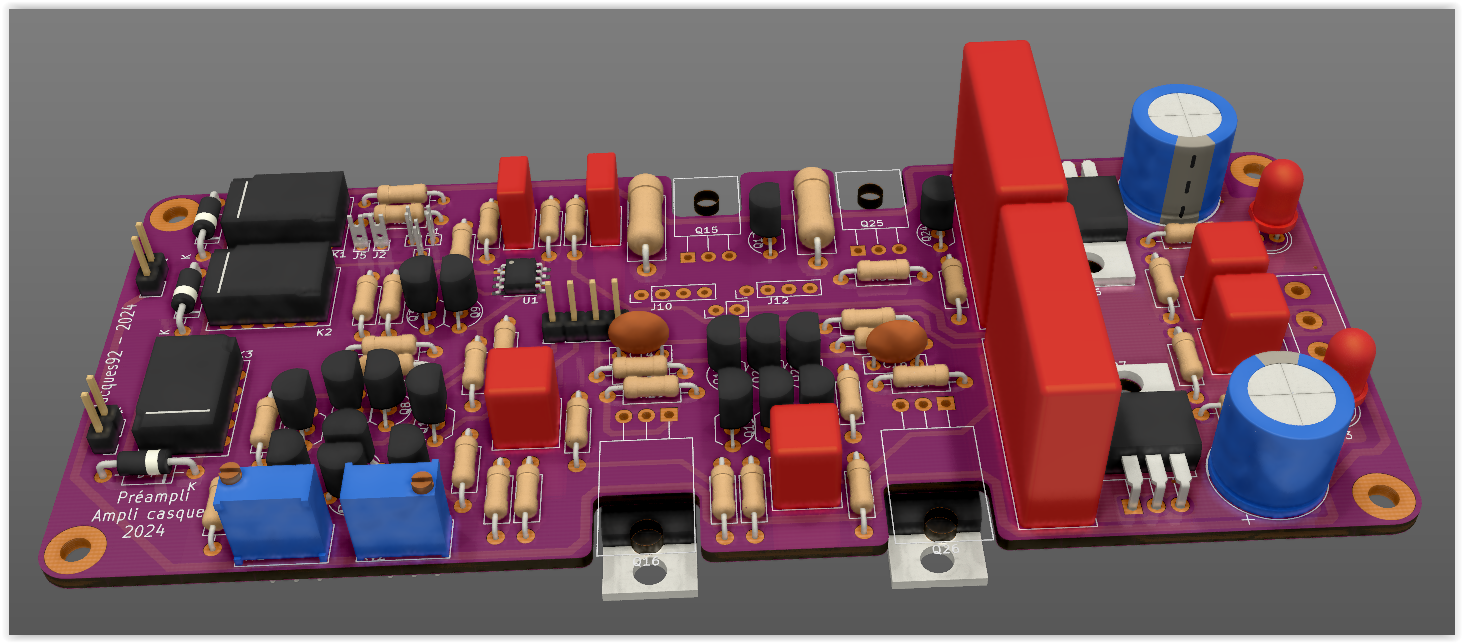

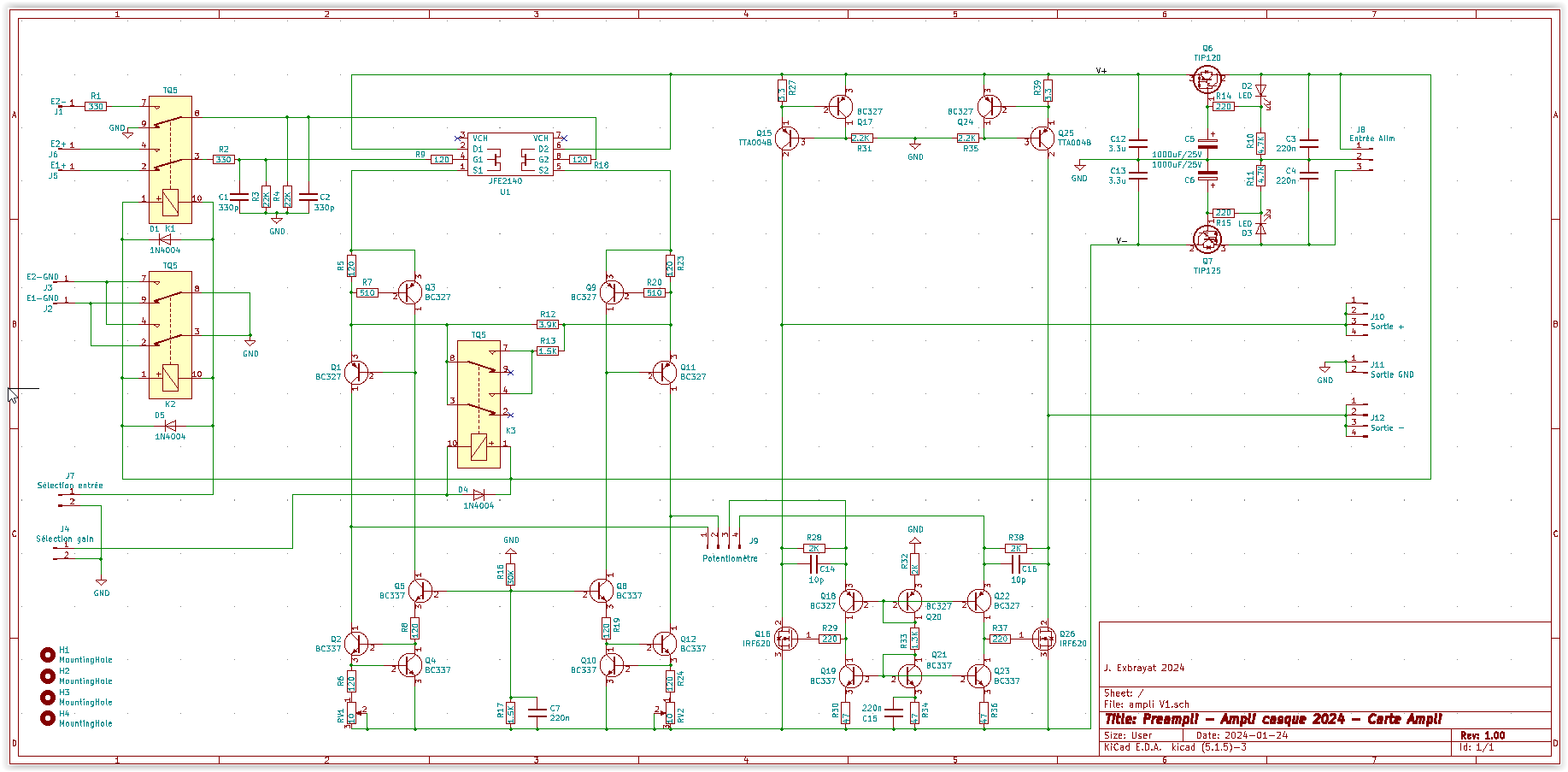

Schéma et épreuve 3D de la carte Ampli : intègre l'ampli + la sélection de gain + la sélection de la source + une stabilisation d'alim locale

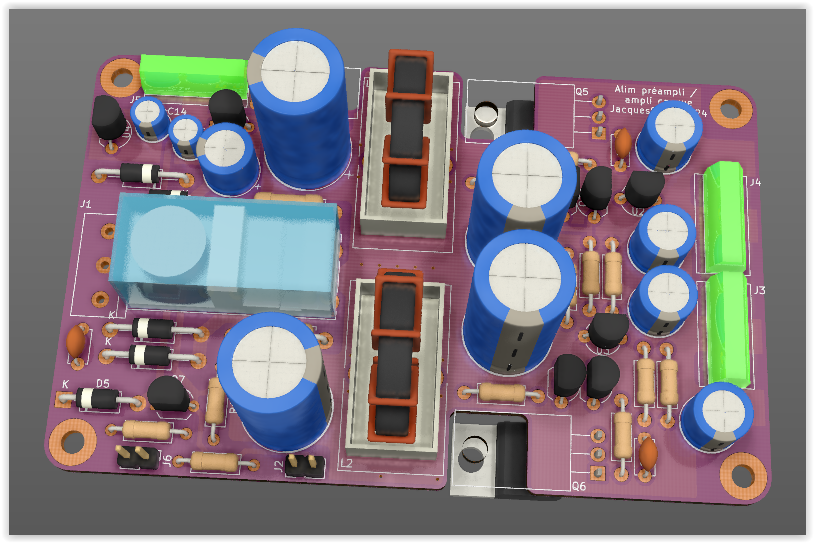

Idem pour la carte alim : elle fournit +/-13.5 pour les carte ampli, du 12.5V pour les relais et du 5V permanent pour l'électronique de commande. En mode arrêt seule l'élecronique de commande est sous-tension avec Le transfo, redressement et l'alim 12V locale.
[attachment=40290]

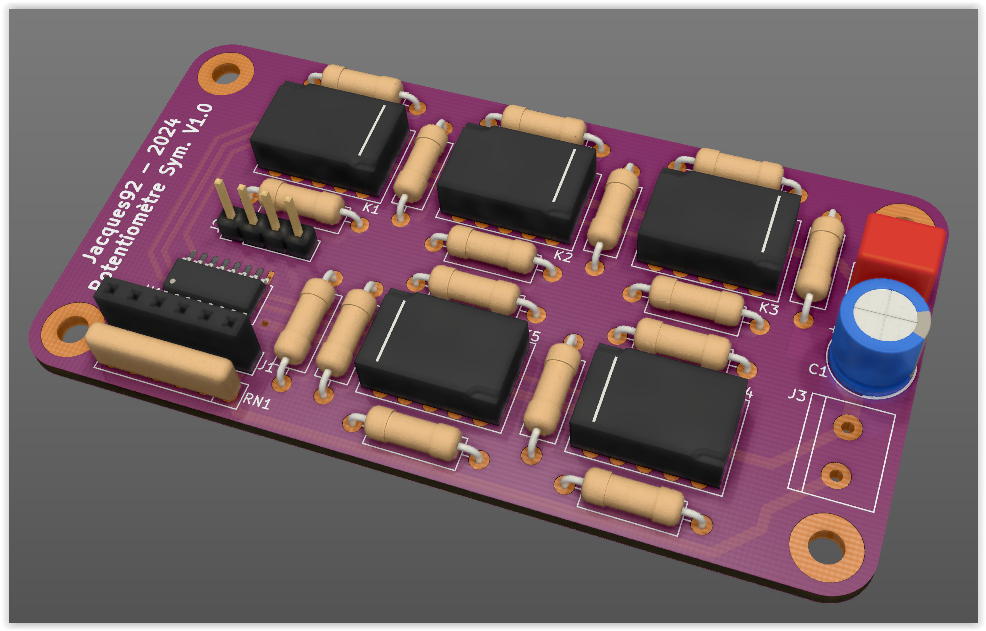

Potard à relais :

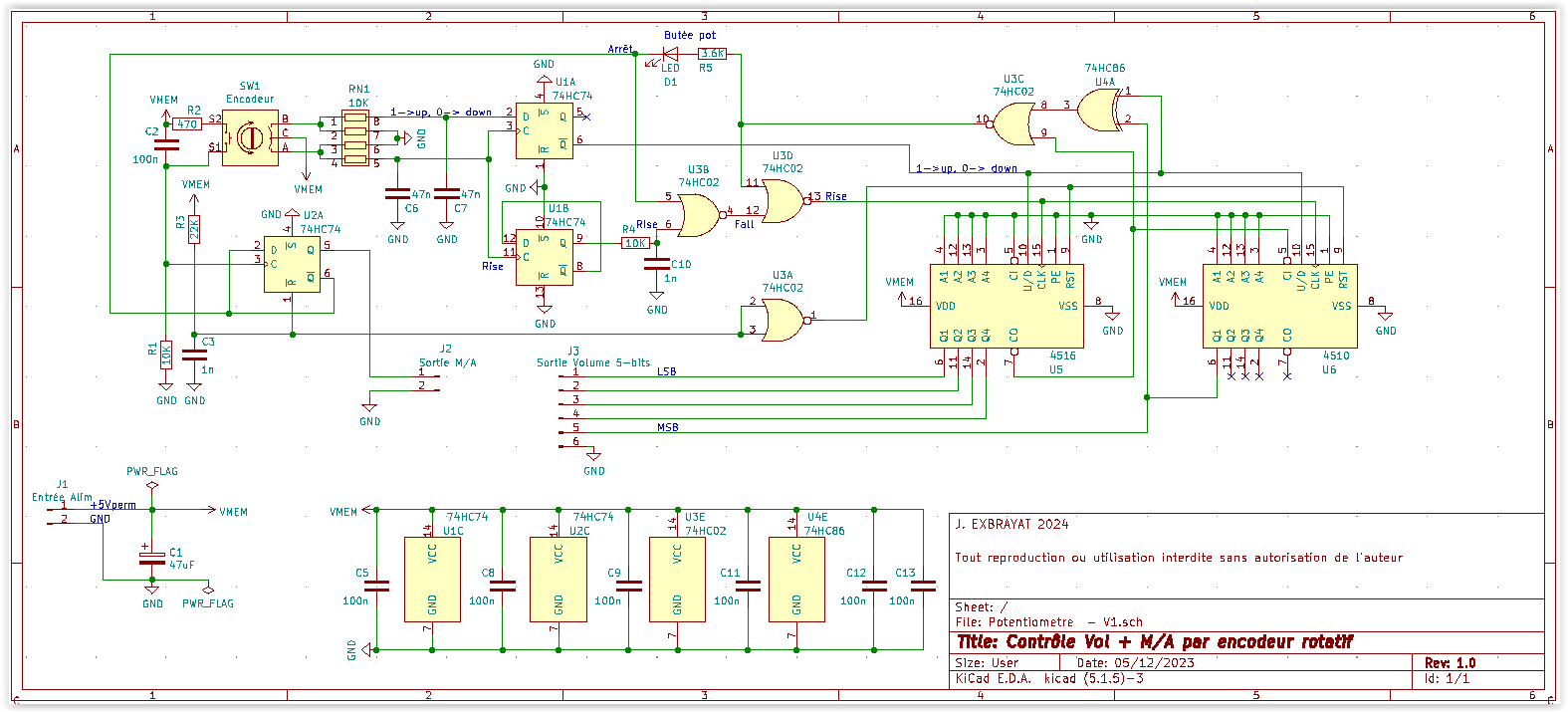

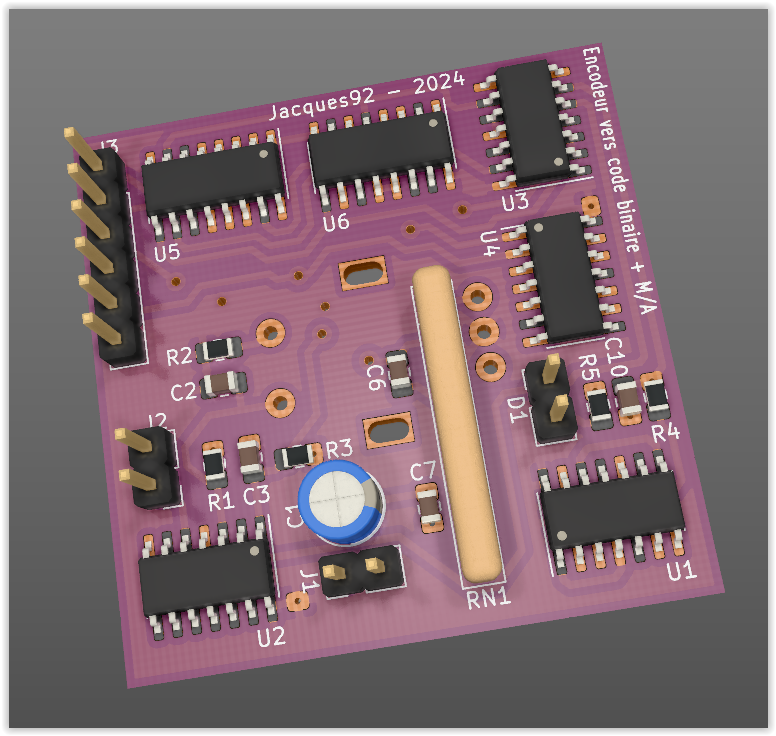

Pour l'encodeur rotatif : fonction de volume, marche / arrêt via appui sur le bouton qui commande le relais de l'alim, et une LED d'indication de butée pour volume Min ou Max. Ca tient sur un petit PCB de 40x40mm qui correspond à la hauteur du boîtier

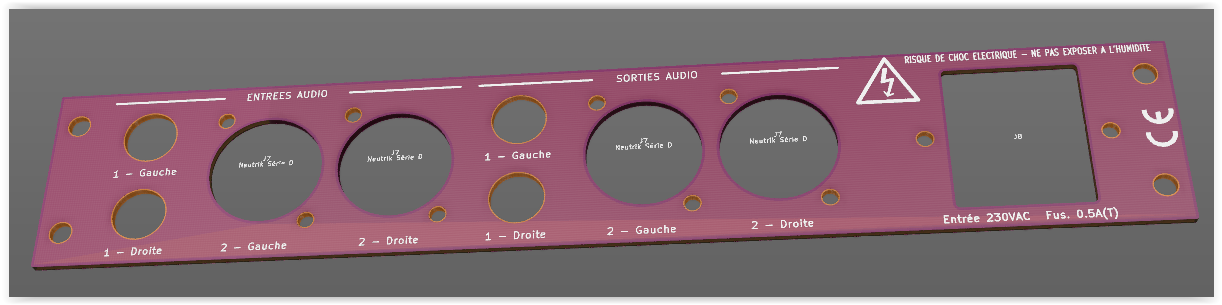

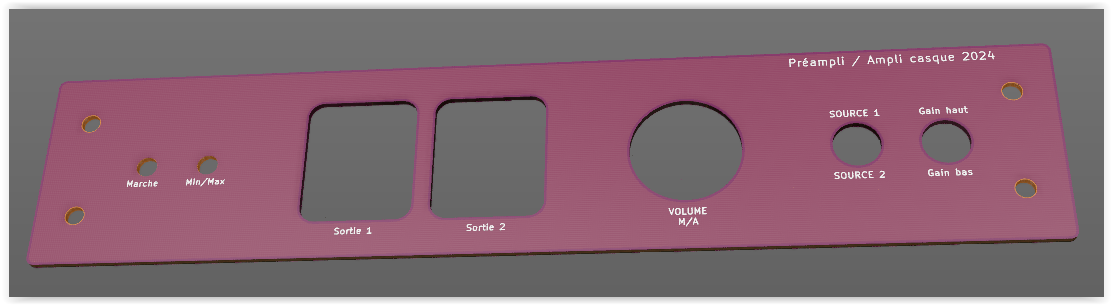

et les faces avant et arrières du boîtier : Il est prévu deux faces avant superposées pour avoir un effet d'incrustation des boutons de commande et des connectiques. On part sur du blanc.
15 jours d'attente pour les PCB. Celui de la carte ampli est en teflon.
