RE: Linéarisation en fréquence d'un pavillon 15 cellules
(29/12/2022-09:28:13)christian24 a écrit : Ci-joint le fichier mat extension pdf de mesures du grave à 120 et 60cm.Merci Christian,
Je retiens ici la mesure à 120cm qui intègre mieux les effets de baffle de l'enceinte. Au graphe Controls (en haut à droite), nous avons la possibilité de générer la phase minimale pour ensuite l'afficher (ici courbe grise, fenêtre SPL & Phase). La phase mesurée est différente (pointillés noirs) :

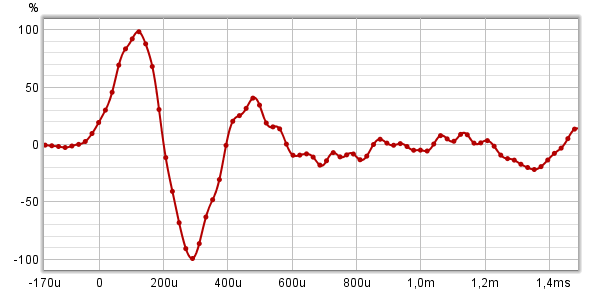

La référence temporelle sur l'impulsion est donc à ajuster. Par défaut, REW la place à la crête de l'impulsion la plus grande, ici sur la négative comme le montre d'abord la fenêtre Impulse. Plaçons le curseur au pied de l'impulsion, sur le premier échantillon significatif, à environ 20% de l'échelle. Puis au graphe Controls, cliquer sur t=0 at cursor :
Phase mesurée et phase minimale sont davantage cohérentes :
A la fenêtre IR Windows, mettre Left Windows à 0,5ms ; Window Ref Time à 0ms ; laisser Right Window à 500ms ; Apply Windows. A la fenêtre Impulse, en déplaçant le curseur Right, on voit l'influence du fenêtrage sur l'impact de la pièce mais aussi sur la bande de fréquence calculée.
Pour la mise au point du filtrage, je pense que nous pouvons fenêtrer à 8ms.
Pour l'alignement fin des centres émissifs, il faudra s'intéresser au mode Loopback, du point d'écoute.
Bien à toi, Jean-Marc.
