RE: UREI 813

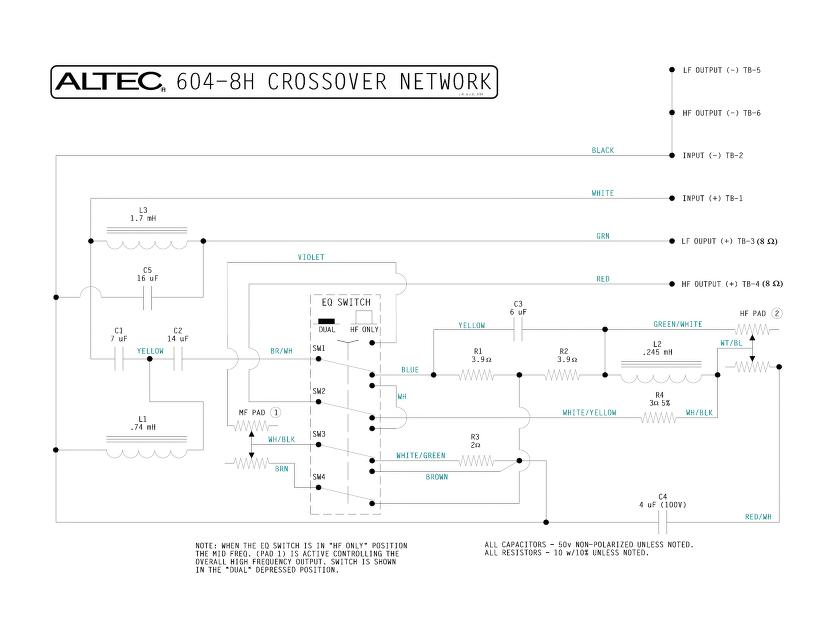

En attendant de trouver un 604 à pouvoir mesurer, un gentil melaudien m'a envoyé une mesure de la réponse d'une Altec 604 avec le filtre classique (voir la pièce jointe).
La réponse dans l'axe Montre les défauts ressentis à l'écoute avec une grosse bosse, mais aussi un mauvais calage temporel avec un saut en phase assez prononcé. La réponse impulsionnelle montre une avance du grave d'environ 15cm.
![[Image: 20051402102123417416795492.jpg]](https://nsm09.casimages.com/img/2020/05/14//20051402102123417416795492.jpg)
![[Image: 20051402102123417416795493.jpg]](https://nsm09.casimages.com/img/2020/05/14//20051402102123417416795493.jpg)
![[Image: 20051402102123417416795489.jpg]](https://nsm09.casimages.com/img/2020/05/14//20051402102123417416795489.jpg)
On retrouve en partie la réponse en fréquence présentée dans la datasheet du 604-8K: http://lansingheritage.org/html/altec/sp...604-8k.htm
Pour pouvoir simuler la réponse du filtre Time Align, il me manque une mesure d'impédance de la partie HF (la LF peut se simuler à partir des paramètres) ainsi que des mesures de réponses individuelles sans filtre (de grande préférence avec référence temporelle).
La réponse dans l'axe Montre les défauts ressentis à l'écoute avec une grosse bosse, mais aussi un mauvais calage temporel avec un saut en phase assez prononcé. La réponse impulsionnelle montre une avance du grave d'environ 15cm.
On retrouve en partie la réponse en fréquence présentée dans la datasheet du 604-8K: http://lansingheritage.org/html/altec/sp...604-8k.htm
Pour pouvoir simuler la réponse du filtre Time Align, il me manque une mesure d'impédance de la partie HF (la LF peut se simuler à partir des paramètres) ainsi que des mesures de réponses individuelles sans filtre (de grande préférence avec référence temporelle).
