RE: Charge Transmission Line
Bonjour jimbee,
Chez Quadral: #137
Merci de me rappeler ces enceintes Titan que j'ai pu écouter en version mkIII il y a une quinzaine d'années dans un grand séjour. Je fus impressionné par l'étendue tonale, son équilibre, et au delà, de l'énergie ressentie. Mais à l'époque, je n'avais pas réfléchi aux concepts technologiques mis en œuvre.

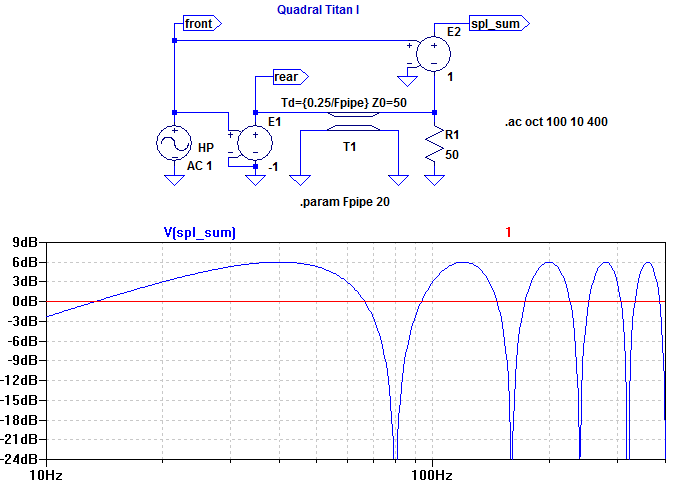

Sur ce document Quadral technik, quelques données m'ont stimulé à tenter une simulation élémentaire de l'apport de la Transmission Line.
La réponse propre du haut-parleur de grave n'est pas pris en compte, ni l'effet filtrant passe-bas de la ligne amortie, mais l'apport de l'onde arrière retardée est clairement illustré par le gain spl potentiel aux basses fréquences. A 20Hz, on retrouve le +3dB digne d'intérêt du principe quart d'onde (4.3m utiles ramener à 3.2m brutes par l'effet ralentissant de l'amortissant de la ligne repliée sur la hauteur de l'enceinte).
Bien à toi, Jean-Marc.
PS : voilà qui me rappelle le kit Focal Daline 6 que j'ai réalisé et apprécié il y a environ 25 ans, en y voyant à l'époque un drôle de bass-reflex. Les prémices dans l'Audiophile n°16, par Jacques Mahul.
Chez Quadral: #137
Merci de me rappeler ces enceintes Titan que j'ai pu écouter en version mkIII il y a une quinzaine d'années dans un grand séjour. Je fus impressionné par l'étendue tonale, son équilibre, et au delà, de l'énergie ressentie. Mais à l'époque, je n'avais pas réfléchi aux concepts technologiques mis en œuvre.
Sur ce document Quadral technik, quelques données m'ont stimulé à tenter une simulation élémentaire de l'apport de la Transmission Line.
La réponse propre du haut-parleur de grave n'est pas pris en compte, ni l'effet filtrant passe-bas de la ligne amortie, mais l'apport de l'onde arrière retardée est clairement illustré par le gain spl potentiel aux basses fréquences. A 20Hz, on retrouve le +3dB digne d'intérêt du principe quart d'onde (4.3m utiles ramener à 3.2m brutes par l'effet ralentissant de l'amortissant de la ligne repliée sur la hauteur de l'enceinte).
Bien à toi, Jean-Marc.
PS : voilà qui me rappelle le kit Focal Daline 6 que j'ai réalisé et apprécié il y a environ 25 ans, en y voyant à l'époque un drôle de bass-reflex. Les prémices dans l'Audiophile n°16, par Jacques Mahul.
